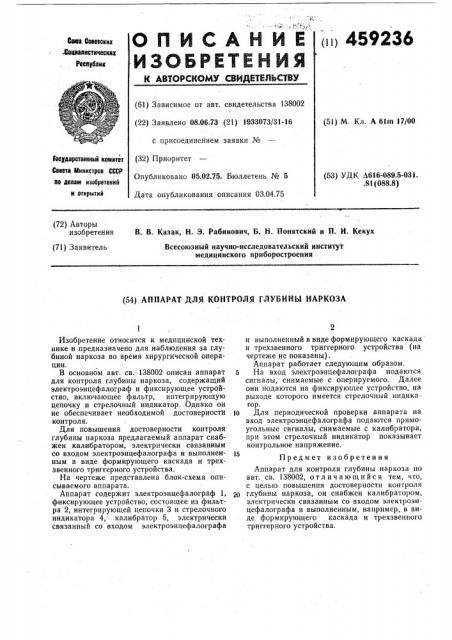

и1 459236

Савв. Советских

Зоеалистичесиих

Республик (61) Зависимое от авт. свидетельства 138002 (22) Заявлено 08.06.73 (21) 1933073/31-16 с присоединением заявки № (32) Приоритет

Опубликовано 05.02.75. Бюллетень № 5

Дата опубликования описания 03.04.75 (5l) М. Кл. А 61m 17/00

Госидарственный комитет

Совета Министров СССР ло делам изобретений и отирытнй (53) УДК Л6! 6-089.5-03!. .81(088.8) (72) Авторы изобретения

В, В. Казак, Н. 3. Рабинович, Б. H. Понятский и П. И, Кекух

Всесоюзный научно-исследовательский институт медицинского приборостроения (71) Заявитель (54) АППАРАТ ДЛЯ КОНТРОЛЯ ГЛУБИНЫ НАРКОЗА

Изобретение относится к медицинской технике и предназначено для наблюдения за глубиной наркоза во время хирургической операции.

В основном авт. св. 138002 описан аппарат для контроля глубины наркоза, содержащий . электроэнцефалограф и фиксирующее устройство, включающее фильтр, интегрирующую цепочку и стрелочный индикатор. Однако он не обеспечивает необходимой достоверности 10 контроля, Для повышения достоверности контроля глубины наркоза предлагаемый аппарат снабжен калибратором, электрически связанным со входом электроэнцефалографа и выполнен- 1н ным в виде формирующего каскада и трехзвенного триггерного устройства.

На чертеже представлена блок-схема описываемого аппарата.

Аппарат содержит электроэнцефалограф 1, фиксирующее устройство, состоящее из фильтра 2, интегрирующей цепочки 3 и стрелочного индикатора 4, калибратор 5, электрически связанный со входом электроэнцефалографа и выполненный в виде формирующего каскада и трехзвенного триггерного устройства (на чертеже не показаны).

Аппарат работает следующим образом.

На вход электроэнцефалографа подаются сигналы, снимаемые с оперируемого. Далее они подаются на фиксирующее устройство, на выходе которого имеется стрелочный индикагор.

Для периодической проверки аппарата »а вход электроэнцефалографа подаются прямоугольные сигналы, снимаемые с калибратора, при этом стрелочный индикатор показывает контрольное напряжение.

Предмет изобретения

Аппарат для контроля глубины наркоза по авт. св. 138002, отличающийся тем, что, с целью повышения достоверности контроля глубины наркоза, он снабжен калибратором, электрически связанным со входом электроэнцефалографа и выполненным, например, в виде формирующего каскада и трехзвенного триггерного устройства.

4á 9236

Составитель В. Остапчук

Техред А. Дроздова

Корректор М. Щипкова

Редактор Т. Kapasosa

Предприятие «Патент>, Москва, I .59, бережковская наб., 24

Заказ Иф Тираж 559 Подписное

НИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская иаб., д. 4(5
