т1атт д. 0 .:,," ::"; . лЯ библио(вка ЫБА

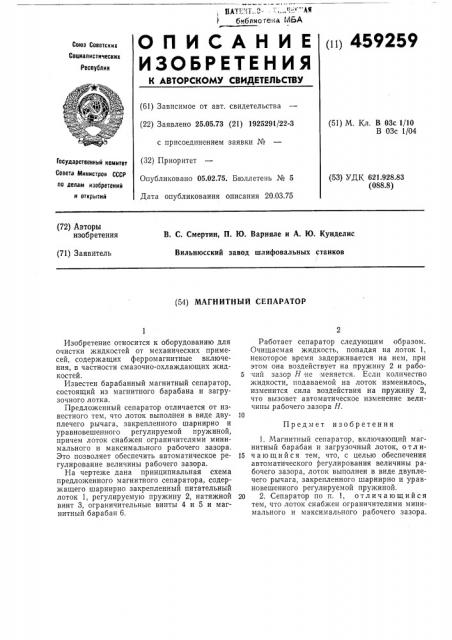

О П И С А Н И Е (») 459259

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 25.05.73 (21) 1925291/22-3 с присоединением заявки № (32) Приоритет

Опубликовано 05.02.75. Бюллетень № 5

Дата опубликования описания 20.03.75 (51) М. Кл. В 03с1/10

В 03с 1/04

Государственный комитет

Совета Министров СССР (53) ДК 621.928.83 (088.8) по делам изобретений и открытий (72) Авторы изобретения

В. С. Смертин, П. Ю. Варняле и А. Ю. Кунделнс

Вильнюсский завод шлифовальных станков (71) Заявитель (54) МАГНИТНЫЙ СЕПАРАТОР

Предмет изобретения

Изобретение относится к оборудованию для очистки жидкостей от механических примесей, содержащих ферромагнитные включения, в частности смазочно-охлаждающих жидкостей.

Известен барабанный магнитный сепаратор, состоящий из магнитного барабана и загрузочного лотка.

Предложенный сепаратор отличается от известного тем, что лоток выполнен в виде двуплечего рычага, закрепленного шарнирно и уравновешенного регулируемой пружиной, причем лоток снабжен ограничителями минимального и максимального рабочего зазора.

Это позволяет обеспечить автоматическое регулирование величины рабочего зазора.

На чертеже дана принципиальная схема предложенного магнитного сепаратора, содержащего шарнирно закрепленный питательный лоток 1, регулируемую пружину 2, натяжной винт 3, ограничительные винты 4 и 5 и магнитный барабан 6.

Работает сепаратор следующим образом.

Очищаемая жидкость, попадая на лоток 1, некоторое время задерживается на нем, при этом она воздействует на пружину 2 и рабо5 чий зазор H не меняется. Если количеспво жидкости, подаваемой на лоток изменилось, изменится сила воздействия на пружину 2, что вызовет автоматическое изменение величины рабочего зазора И.

1. Магнитный сепаратор, включающий магнитный барабан и загрузочный лоток, отли15 ч а ю шийся тем, что, с целью обеспечения автоматического регулирования величины рабочего зазора, лоток выполнен в виде двуплечего рычага, закрепленного шарнирно и уравновешенного регулируемой пружиной.

20 2. Сепаратор по п. 1, отличающийся тем, что лоток снабжен ограничителями минимального и максимального рабочего зазора.

459259

Составитель Л. Кармазина

Корректор О. Тюрина

Редактор Т. Орловская

Техред В. Рыбакова

Типография, пр. Сапунова, 2

Заказ 632/8 Изд. № 353 Тираж 679 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5
