Реферат



C"- tOÞ Ç è ä ä аик." .,",, ;-сказ бм лно

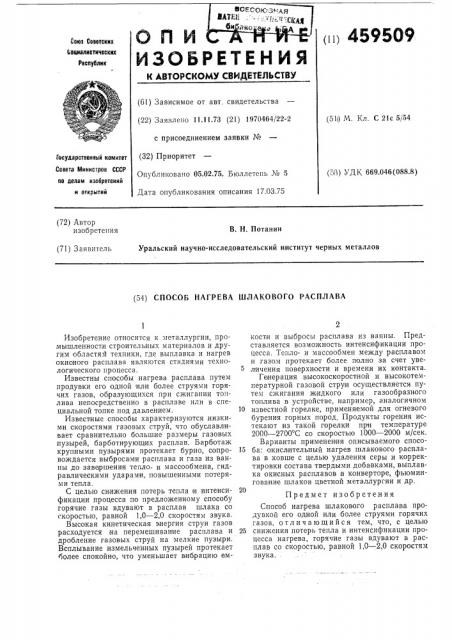

ОП И

ИЗОБРЕТЕН ИЯ (ц 459509

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт, свидетельства (22) Заявлено 11.11.73 (21) 1970464/22-2 с присоединением заявки № (32) Приоритет

Опубликовано 05.02.75. Бюллетспь № 5

Дата опубликования описания 17.03.75 (51 ) М. Кл. С 21с 5/54

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 669.046(088.8) (72) Автор изобретения

В. Н. Потанин (71) Заявитель

Уральский научно-исследовательский институт черных металлов (54) СПОСОБ НАГРЕВА ШЛАКОВОГО РАСПЛАВА

Изобретение относится к металлургии, промышленности строительных материалов и другим областями техники, где выплавка и нагрев окионого расплава являются стадиями технологического процесса.

Известны способы нагрева расплава путем продувки его одной или более струями горячих газов, образующихся при сжигании топлива непосредственно в расплаве или в специальной топке под давлением.

Известные способы характеризуются низкими скоростями газовых струй, что обуславливает сравнительно большие размеры газовых пузырей, барботирующ их расплав. Барботаж крупными пузырями протекает бурно, сопровождается выбросами расплава и газа из ванны до завершения тепло- и массообмена, гидравлическими ударами, повышенными потерями тепла.

С целью снижения потерь тепла и интенсификации процесса по предложенному способу горячие газы вдувают в расплав шлака со скоростью, равной 1,0 — 2,0 скоростям звука.

Высокая кинетическая энергия струи газов расходуется на перемешивание расплава и дробление газовых струй на мелкие пузыри.

Всплывание измельченных пузырей протекает более спокойно, что уменьшает вибрацию емкости и выбросы расплава нз ванны. Представляется возможность интенсификации процесса. Тепло- и массообмен между расплавом и газом протекает более полно за счет увеличения поверхности и времени их контакта.

Генерация высокоскоростной и высокотемпературной газовой струги осуществляется путем сжигания жидкого или газообразного топлива в устройстве, например, аналогичном

10 известной горелке, применяемой для огневого бурения горных пород. Продукты горения истекают из такой горелки при температуре

2000 — 2700 С со скоростью 1000 — 2000 м/сек.

Варианты применения описываемого спосо15 ба: окисл ительный нагрев шлакового расплава в ковше с целью удаления серы и корректировки состава твердыми добавками, выплавка окисных расплавов,в конверторе, фьюмингование шлаков цветной металлургии и др.

Предмет изобретения

Способ нагрева шлакового расплава продувкой его одной или более струями горячих газов, отличающийся тем, что, с целью

25 снижения потерь тепла и интенсификации процесса нагрева, горячие газы вдувают в расплав со скоростью, равной 1,0 — 2,0 скоростям звука.
