Реферат



сiт г g

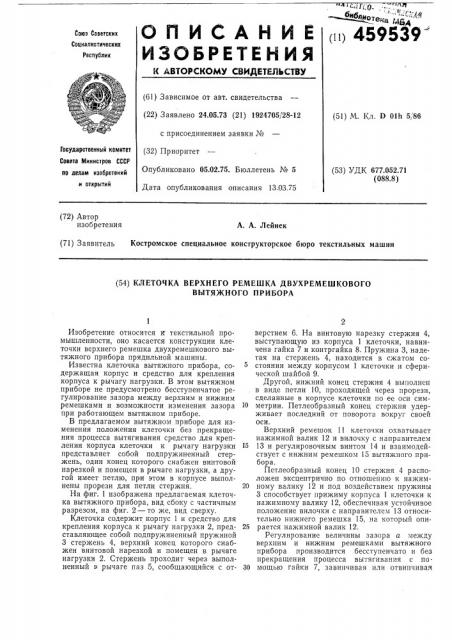

ОП ИСАЙ И Е (и) 459539

Союз Советских

Социалистических

Республик

ИЗОБРЕТЕНИЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 24.05.73 (21) 1924705/28-12 с присоединением заявки № (32) Приоритет

Опубликовано 05.02.75. Бюллетень № 5

Дата опубликования описания 13.03.75 (51) М. Кл. D 011т 5, 86

Государственный комитет

Совета Министров СССР (53) УДК 677.052.71 (088.8) ео делам изобретений и открытий (72) Автор изобретения

А. А. Лейиек (71) Заявитель Костромское специальное конструкторское бюро текстильных машин (54) КЛЕТОЧКА ВЕРХНЕГО РЕМЕШКА ДВУХРЕМЕШКОВОГО

ВЫТЯ)КНОГО ПРИБОРА

Изобретение относится к- текстильной промышленности, оно касается конструкции клеточки верхнего ремешка двухремешкового вытяжного прибора прядильной машины.

Известна клеточка вытяжного прибора, содержащая корпус и средство для крепления корпуса к рычагу нагрузки. В этом вытяжном приборе не предусмотрено бесступенчатое регулирование зазора между верхним и нижним ремешками и возможности изменения зазора при работающем вытяжном приборе.

В предлагаемом вытяжном приборе для изменения положения клеточки без прекращения процесса вытягивания средство для крепления корпуса клеточки к рычагу нагрузки представляет собой подпружиненный стержень, один конец которого снабжен винтовой нарезкой и помещен в рычаге нагрузки, а другой имеет петлю, при этом в корпусе выполнены прорези для петли стержня.

На фиг. 1 изображена предлагаемая клеточка вытяжного прибора, вид сбоку с частичным разрезом, на фиг. 2 — то же, вид сверху.

Клеточка содержит корпус 1 и средство для крепления корпуса к рычагу нагрузки 2, представляющее собой подпружиненный пружиной

3 стержень 4, верхний конец которого снабжен винтовой нарезкой и помещен в рычаге нагрузки 2. Стержень проходит через выполненный в рычаге паз 5, сообщающийся с отверстием 6. На винтовую нарезку стержня 4, выступающую из корпуса 1 клеточки, навинчена гайка 7 и контргайка 8. Пружина 3, надетая на стержень 4, находится в сжатом состоянии между корпусом 1 клеточки и сферической шайбой 9.

Другой, нижний конец стержня 4 выполнсн в виде петли 10, проходящей через прорези, сделанные в корпусе клеточки по ее оси сим10 метрии. Петлеобразный конец стержня удерживает последний от поворота вокруг своей оси.

Верхний ремешок 11 клеточки охватывает нажимной валик 12 и вилочку с направителем

15 13 и регулировочным винтом 14 и взаимодействует с нижним ремешком 15 вытяжного прибора.

Петлеобразный конец 10 стержня 4 расположен эксцентрично по отношению к нажим20 ному валику 12 и под воздействием пружины

3 способствует прижиму корпуса 1 клеточки к нажимному валику 12, обеспечивая устойчивое положение вилочки с направителем 13 относительно нижнего ремешка 15, на который опи25 рается нажимной валик 12.

Регулирование величины зазора а между верхним и нижним ремешками вытяжного прибора производится бесступенчато и без прекращения процесса вытягивания с по.

30 мощью гайки 7, завинчивая или отвинчивая

459539

Фиг 2

Составитель Н. Тинде

Техред А. Дроздова

Редактор Л. Ушакова

Корректор М. Щипкова

Заказ 567/16 Изд, № 336 Тираж 529 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр, Сапунова, 2 которую через стержень 4 изменяют по ожение клеточки. 11ри этом контргайка 8 фиксирует гайку 7 и, следовательно, клеточку и величину зазора между ремешками 11 и 15.

Предмет изобретения

Клеточка верхнего ремешка двухремешково го вытяжного прибора, содержащая корпус и средство для крепления корпуса к рычагу нагрузки, отли ча ю ща я си тем, что, с целью возможности изменения положения клеточки без прекращения процесса вытягивания, средство для крепления корпуса к рычагу нагрузки представляет собой подпружиненный стержень, один конец которого снабжен винтовой нарезкой и помещен в рычаге нагрузки, а другой — имеет петлю, при этом в корпусе выполнены прорези для петли стержня.
