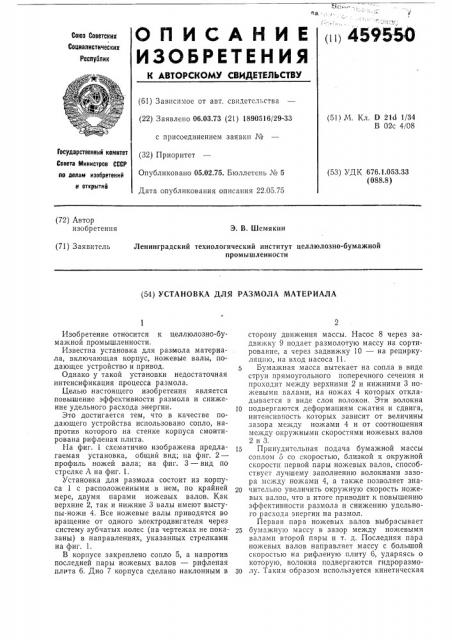

1i i) 4595-5О
ОПИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (61) Зависимое от авт. свидетельства (22) Заявлено 06.03.73 (21) 1890516/29-33 с присоединением заявки ¹ (32) Приоритет
Опубликовано 05.02.75. Бюллетень № 5
Дата опубликования описания 22.05.75 (51) М. Кл. D 21ch 1/34
В 02с 4/08
Государственный комитет
Совета Министров СССР (53) УДК 676.1.053.33 (088.8) ао делам изобретений и открытий (72) Автор изобретения
Э, В. Шемякин (71) Заявитель
Ленинградский технологический институт целлюлозно-бумажной промышленности (54) УСТАНОВКА ДЛЯ РАЗМОЛА МАТЕРИАЛА
Изобретение относится к целлюлозно-бумажной промышленности.
Известна установка для размола материала, включающая корпус, ножевые валы, подающее устройство и привод.
Однако у такой установки недостаточная интенсификация процесса размола.
Целью настоящего изобретения является повышение эффективности размола и снижение удельного расхода энергии. 10
Это достигается тем, что в качестве подающего устройства использовано сопло, напротив которого на стенке корпуса смонтирована рифленая плита.
На фиг. 1 схематично изображена предлагаемая установка, общий вид; на фиг. 2— профиль ножей вала; на фиг. 3 — вид по стрелке А на фиг. 1.
Установка для размола состоит из корпуса 1 с расположенными в нем, по крайней мере, двумя парами ножевых валов. Как верхние 2, так и нижние 3 валы имеют выступы-ножи 4. Все ножевые валы приводятся во вращение от одного электродвигателя через систему зубчатых нолес (на чертежах не пока- 25 заны) в направлениях, указанных стрелками на фиг. 1.
В корпусе закреплено сопло 5, а напротив последней пары ножевых валов — рифленая плита 6. Дно 7 корпуса сделано наклонным в Зо сторону движения массы. Насос 8 через задвижку 9 подает размолотую массу на сортирование, а через задвижку 10 — на рециркуляцпю, на вход насоса 11.
Бумажная масса вытекает на сопла в виде струи прямоугольного поперечного сечения и проходит между верхними 2 и нижними 3 ножевыми валами, на ножах 4 которых откладывается в виде слоя волокон, Эти волокна подвергаются деформациям сжатия и сдвига, интенсивность которых зависит от величины зазора между ножами 4 и от соотношения между окружными скоростями ножевых валов
2 и 3.
Принудительная подача бумажной массы соплом 5 со скоростью, близкой к окружной скорости первой пары ножевых валов, способствует лучшему заполнению волокнами зазора между ножами 4, а также позволяет значительно увеличить окружную скорость ножевых валов, что в итоге приводит к повышению эффективности размола и снижению удельного расхода энергии на размол.
Первая пара ножевых валов выбрасывает бумажную массу в зазор между ножевыми валами второй пары и т. д. Последняя пара ножевых валов направляет массу с большой скоростью на рифленую плиту 6, ударяясь о которую, волокна подвергаются гидроразмолу. Таким образом используется кинетическая
4 энергия массы для дополнительного повышения степени помола, т. е. повышается эффективность размола и снижается удельный расход энергии. Отразившись от рифленой плиты 6, масса стекает на дно 7 корпуса 1, откуда затем забирается насосом 8 и через задвижку 9 направляется на сортирование, а часть массы через задвижку 10, регулирующую расход, подается на рециркуляцию для дальнейшего размола на вход насоса 11, куда также подводится неразмолотая масса.
Насос нагнетает массу в сопло 5, которое формирует струю прямоугольного поперечного сечения, имеющую ширину, соответствующую ширине ножевого вала, а скорость, близкую к окружной скорости первой пары ножевых валов.
5 Предмет изобретения
Установка для размола материала, например бумажной массы, включающая корпус, ножевые валы, подающее устройство и при10 вод, отличающаяся тем, что, с целью повышения эффективности размола и снижения удельного расхода энергии, в качестве подающего устройства использовано сопло, напротив которого на стенке корпуса смонтирована
15 рифленая плита.
459550
УЗАХ
Ф га фиг. 3
