Металлическая решетчатая пространственная конструкция
Иллюстрации
Реферат
п 459565

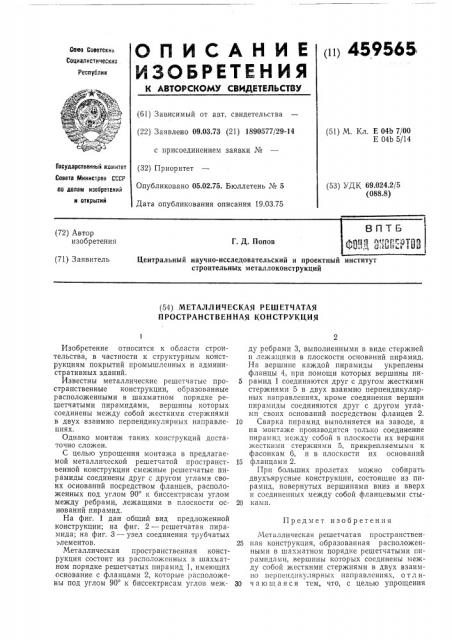

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Соев Соввтскик
Социалистических
Республик (61) 3 а виси м ы и от а вт. с видетел ьств а (22) Заявлено 09.03.73 (21) 1890577/29-14 с присоединением заявки № (51) М. Кл. Е 04b 7/00
Е 04b 5/14
Совета венннстрвв СССР ло делам нзовретеннй и открытий (53) УДК 69.024.2/5 (088.8) Опубликовано 05.02.75. Бюллетень № 5
Дата опубликования описания 19.03.75
BCIITE фйи Я Т- . Г"-= Д (72) Автор изобретения
Г. Д. Попов (71) Заявитель ентральныи научно-исследовательский и проектный институт строительных металлоконструкций (54) МЕТАЛЛИЧЕСКАЯ РЕШЕТЧАТАЯ
ПРОСТРАНСТВЕННАЯ КОНСТРУКЦИЯ
Предмет изобретения тосУдарственный комитет (32) Приоритет
Изобретение относится к области строительства, в частности к структурным конструкциям покрытий промышленных и административных зданий.
Известны металлические решетчатые пространственные конструкции, образованные расположенными в шахматном порядке решетчатыми пирамидами, вершины которых соединены между собой жесткими стержнями в двух взаимно перпендикулярных направлениях.
Однако монтаж таких конструкций достаточно сложен.
С целью упрощения монтажа в предлагаемой металлической решетчатой пространственной конструкции смежные решетчатые пирамиды соединены друг с другом углами своих оснований посредством фланцев, расположенных под углом 90 к биссектрисам углом между ребрами, лежащими в плоскости оснований пирамид.
На фиг. 1 дан общий вид предложенной конструкции; на фиг. 2 — решетчатая пирамида; на фиг. 3 — узел соединения трубчатых элементов.
Металлическая пространственная конструкция состоит из расположенных в шахматном порядке решетчатых пирамид 1, имеющих основание с фланцами 2, которые расположены под углом 90 к биссектрисам углов между ребрами 3, выполненными в виде стержней и лежащими в плоскости оснований пирамид.
На вершине каждой пирамиды укреплены фланцы 4, при помощи которых вершины пи5 рамид 1 соединяются друг с другом жесткими стержнями 5 в двух взаимно перпендикулярных направлениях, кроме соединенпя вершин пирамиды соединяются друг с другом угламп своих оснований посредством фланцев 2.
10 Сварка пирамид выполняется на заводе, а на монтаже производится только соединение пирамид между собой в плоскости их вершин жесткими стержнями 5, прикрепляемыми к фасонкам 6, и в плоскости их оснований
15 фланцами 2.
При больших пролетах можно собирать двухъярусные конструкции, состоящие из пирамид, повернутых вершинами вниз и вверх и соединенных между собой фланцевыми сты20 ками.
Металлическая решетчатая пространствен25 ная конструкция, образованная расположенными в шахматном порядке решетчатыми пирамидами, вершины которых соединены между собой жесткими стержнями в двух взаимно перпендикулярных направлениях, о тл и30 ч а ю щ а я с я тем, что, с целью упрощения
459565
Жиг, 1
Составитель Е, Чернявская
Техред А. Дроздова
Редактор И. Квачадзе
Корректор Н. Аук
Заказ 612/9 Изд. № 365 Тираж 782 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, Ж 35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 монтажа конструкции, смежные решетчатые пирамиды соединены друг с другом углами своих оснований посредством фланцев, расположенных под углом 90 к биссектрисам углов между ребрами, лежащими в плоскости оснований пирамид.
