Реферат



<1 11 459578

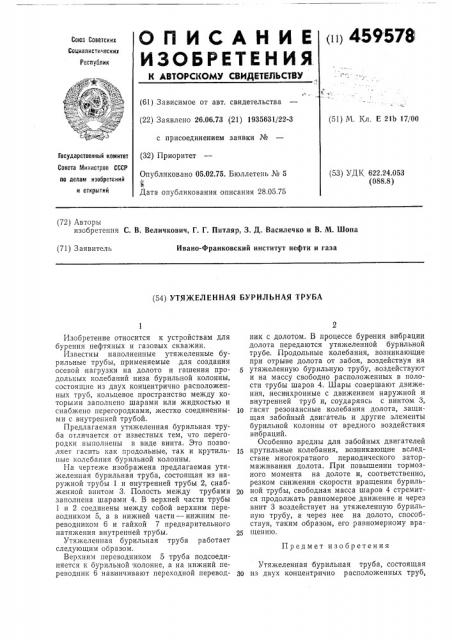

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 26.06.73 (21) 1935631/22-3 с присоединением заявки № (32) Приоритет (51) М. Кл. Е 21b 17/00

Государственный комитет

Совета й1нннстров СССР по делам изобретений и открытий (53) УДК 622,24.053 (088.8) Опубликовано 05.02.75. Бюллетень № 5

Дата опубликования описания 28.05.75 (72) Авторы изобретения С. В. Величкович, Г. Г. Питляр, 3. Д. Василечко и В. М. Шопа (71) Заявитель

Ивано-Франковский институт нефти и газа (54) УТЯЖЕЛЕННАЯ БУРИЛЪНАЯ ТРУБА

Предмет изобретения

Изобретение относится к устройствам для бурения нефтяных и газовых скважин.

Известны наполненные утяжеленные бурильные трубы, применяемые для создания осевой нагрузки на долото и гашения продольных колебаний низа бурильной колонны, состоящие из двух концентрично расположенных труб, кольцевое пространство между которыми заполнено шарами или жидкостью и снабжено перегородками, жестко соединенными с внутренней трубой.

Предлагаемая утяжеленная бурильная труба отличается от известных тем, что перегородки выполнены в виде винта. Это позволяет гасить как продольные, так и крутильные колебания бурильной колонны.

На чертеже изображена предлагаемая утяжеленная бурильная труба, состоящая из наружной трубы 1 и внутренней трубы 2, снабженной винтом 3. Полость между трубами заполнена шарами 4, В верхней части трубы

1 и 2 соединены между собой верхним переводником 5, а в нижней части — нижним переводником 6 и гайкой 7 предварительного натяжения внутренней трубы.

Утяжеленная бурильная труба работает следующим образом.

Верхним переводником 5 труба подсоединяется к бурильной колонне, а на нижний переводник 6 навинчивают переходной перевод2 ник с долотом. В процессе бурения вибрации долота передаются утяжеленной бурильной трубе. Продольные колебания, возникающие при отрыве долота от забоя, воздействуя на утяжеленную бурильную трубу, воздействуют и на массу свободно расположенных в полости трубы шаров 4. Шары совершают движения, несинхронные с движением наружной и внутренней труб и, соударяясь с винтом 3, 1р гасят резонансные колебания долота, защищая забойный двигатель и другие элементы бурильной колонны от вредного воздействия вибраций.

Особен но вредны для забойных двигателей

15 крутильные колебания, возникающие вследствие многократного периодического затормаживания долота. При повышении тормозного момента на долоте и, соответственно, резком снижении скорости вращения буриль2о ной трубы, свободная масса шаров 4 стремится продолжать равномерное движение и через винт 3 воздействует на утяжеленную бурильную трубу, а через нее на долото, способствуя, таким образом, его равномерному вра25 щению.

Утяжеленная бурильная труба, состоящая

30 из двух концентрично расположенных труб, 459578

Составитель 3. Василечко

Техред А. Дроздова

Корректор Е. Мохова

Редактор Т. Орловская

Заказ 1252/13 Изд. № 555 Тираж 651 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 5К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 кольцевое пространство между которыми заполнено шарами и снабжено перегородками, жестко соединенными с внутренней трубой, отличающаяся тем, что, с целью гашения крутильных колебаний, перегородки выполнены в виде винта.
