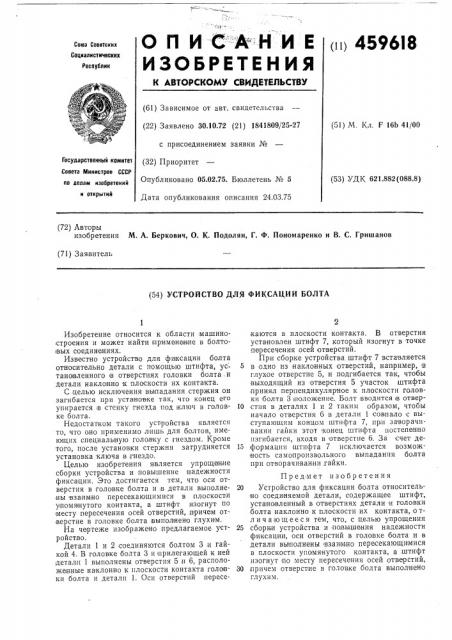

О П И C A: Н И Е (11) 4596IS

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 30.10.72 (21) 1841809/25-27 с присоединением заявки № (32) Приоритет

Опубликовано 05.02.75. Бюллетень № 5

Дата опубликования описания 24.03.75 (51) М. Кл. F 16Ь 41/00

Государственный квинтет

Совета Министров СССР ло делам изобретений н открытий (53) УДК 621.882(088.8) (72) Авторы изобретения М. А. Беркович, О. К. Подолян, Г. Ф. Пономаренко и В. С. Гришанов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ФИКСАЦИИ БОЛТА

Изобретение относится к области машиностроения и может найти при мвнен ие в болто вых соединениях.

Известно устройство для фиксации болта относительно детали с помощью штифта, ус тановленного iB отверстиях головки болта и детали накло|нно к плоскости их контакта.

С целью исключения вьепадания стержня он загибается при установке так, что конец его упирается .в стенку гнезда под ключ в головке болта.

Недостатком такого устройства является то, что оно применимо лишь для болтов, имеющих специальную головку с гнездом. Кроме того, после установки стержня затрудняется установка ключа в,гнездо.

Целью изобретения является упрощение сборки устройства и повышение надежности фиксации. Зто достигается тем, что оси отверстия в головке болта и,в детали выполнены взаимно пересекающимися в плоскости упомянутого контакта, а штифт изогнут по месту пересечения осей отверстий,,причем отверстие в головке болта выпол нено глухим.

На чертеже изображено предлагаемое устройст,во.

Детали 1 и 2:соединяются болтом 3 и гайкой 4. В головке болта 3 и прилегающей к ней детали 1 выполнены отверстия 5,и 6, расположенные наклонно к плоскости контакта головки болта и детали 1. Оси отверстий пересекаются в плоскости контакта. В отверстия установлен штифт 7, который изогнут в точке пересечения осей отверстий.

При сборке устройства штифт 7 вставляется

5 в одно из наклонных отверстий, например, в глухое отверстие 5, и подгибается так, чтобы выходящий из отверстия 5 участок штифта принял перпендикулярное к плоскости головки болта 3 |положение. Болт вводится в отверI0 стия в деталях 1 и 2 таким образом, чтобы начало отверстия 6 в детали 1 совпало с выступающим концом штифта 7, при заворачивании гайки этот конец штифта постепенно изгибается, входя в отверстие 6. За счет де15 формации штифта 7 исключается возможность самопроизвольного выпадания болта при отворачивании гайки.

Предмет изобретения

20 Устройство для фиксации болта относительно соединяемой детали, содержащее штифт, установленный в отверстиях детали и головки болта наклонно к плоскости их контакта, о тл и ч а ю щ е е с я тем, что, с целью упрощения

25 сборки устройства и повышения надежности фиксации, оси отверстий в головке болта и в детали выполнены взаимно первсекающимися в плоскости упомянутого контакта, а штифт изогнут .по месту пересечения осей отверстий, ЗО причем отверстие в головке болта выполнено глухим, 459618

Редактор Е. Сотник

Корректор Л. Денисова

Заказ 614/3 Изд. № 339 Тираж 869 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, уК-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Составитель Ю. Рогачев

Техред В. Рыбакова
