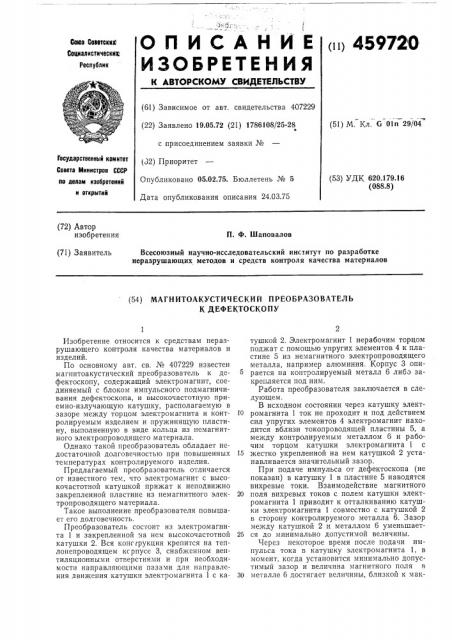

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ш1 45972 0

Сваа Свввтскве

Социалистическими

Реснублик (61) Зависимое от авт. свидетельства 407229 (22) Заявлено 19.05.72 (21) 1786108/25-28 с присоединением заявки № (32) Приоритет

Опубликовано 05.02.75. Бюллетень № 5

Дата опубликования описания 24.03.75 (51) М. Кл. G 01п 29/04

Гасударственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 620.179.16 (088.8) (72) Автор изобретения

П. Ф. Шаповалов

Всесоюзный научно-исследовательский институт по разработке неразрушающих методов и средств контроля качества материалов (71) Заявитель (54) МАГИ ИТОАКУСТИ ЧЕСКИЙ ПРЕОБРАЗОВАТЕЛЬ

К ДЕФЕКТОСКОПУ

Изобретение относится к средствам неразрушающего контроля качества материалов и изделий.

По основному авт. св. № 407229 известен магнитоакустический преобразователь к дефектоскопу, содержащий электромагнит, соединяемый с блоком импульсного подмагничивания дефектоскопа, и высокочастотную приемно-излучающую катушку, располагаемую в зазоре между торцом электромагнита и контролируемым изделием и пружинящую пластину, выполненную в виде кольца из немагнитного электропроводящего материала.

Однако такой преобразователь обладает недостаточной долговечностью при повышенных температурах контролируемого изделия.

Предлагаемый преобразователь отличается от известного тем, что электромагнит с высокочастотной катушкой прижат к неподвижно закрепленной пластине из немагнитного электропроводящего материала.

Такое выполнение преобразователя повышает его долговечность.

Преобразователь состоит из электромагнита 1 и закрепленной на нем высокочастотной катушки 2. Вся консгрукция крепится на теплонепроводящем ксрпусе 3, снабженном вентиляционными отверстиями и при необходимости направляющими пазами для направления лвижения катушки электромагнита 1 с катушкой 2. Электромагнит 1 нерабочим торцом поджат с помощью упругих элементов 4 к пластине 5 из немагнитного электропроводящего металла, например алюминия. Корпус 3 опирается на контролируемый металл 6 либэ закрепляется под ним.

Работа преобразователя заключается в следующем.

В исходном состоянии через катушку элект10 ромагнита 1 ток не проходит и под действием сил упругих элементов 4 электромагнит находится вблизи токопроводящей пластины 5, а между контролируемым металлом 6 и рабочим торцом катушки электромагнита 1 с

15 жестко укрепленной на нем катушкой 2 устанавливается значительный зазор.

При подаче импульса от дефектоскопа (не показан) в катушку 1 в пластине 5 наводятся вихревые токи. Взаимодействие магнитного

20 поля вихревых токов с полем катушки электромагнита 1 приводит к отталкиванию катушки электромагнита 1 совместно с катушкой 2 в сторону контролируемого металла 6. Зазор между катушкой 2 и металлом 6 уменьшает25 ся до минимально допустимой величины.

Через некоторое время после подачи импульса тока в катушку электромагнита 1, в момент, когда установится минимально допустимый зазор и величина магнитного поля в

30 металле 6 достигает величины, близкой к мак459720 7777Ti ?77Б 7

Составитель Н. Бражников

Текред Т. Миронова

Редактор И. Бродская

Корректор О. Тюрина

Заказ 644 8 Изд. ГЬ 372 Тираж 902 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 5К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 симальному значению, в высокочастотную катушку 2 подается от дефектоскопа зондирующий импульс, который преобразуется в акустический сигнал, отражается от дефекта (или противоположной грани металла о) и пс.тупает обратно к катушке 2, где преобразуется в электрический сигнал. По полученным сигналам производится определение качества контролируемого изделия. По окончании приема сигналов ток в катушке 1 прекращается и она совместно с катушкой 2 за счет упругих сил элементов 4 поджимается к пластине 5 и зазор снова увеличивается до исходной величины.

При поступлении следующего импульса тока в катушку электромагнита 1 процесс повторяется.

Величина минимально допустимого зазора обеспечивается регулировкой натяжения упругих элементов 4 либо специальными ограничителями, либо регулировкой исходного зазора. Эффективность преобразователя может быть повышена при настройке частоты посылок импульсов тока в резонанс с собственной частотой колеблющейся массы.

Предмет изобретения

Магнитоакустический преобразователь к дефектоскопу по авт. св. Хе 407229, отлич а ю шийся тем, что, с целью повышения долговечности преобразователя, электромаг15 нит с высокочастотной катушкой прижат к неподвижно закрепленной пластине из немагнитного электропроводящего материала.
