ВСЕСОЮЗНАЯ

1 MATE -.---- - : -- = -A% библиотека MEA (ii) 459739

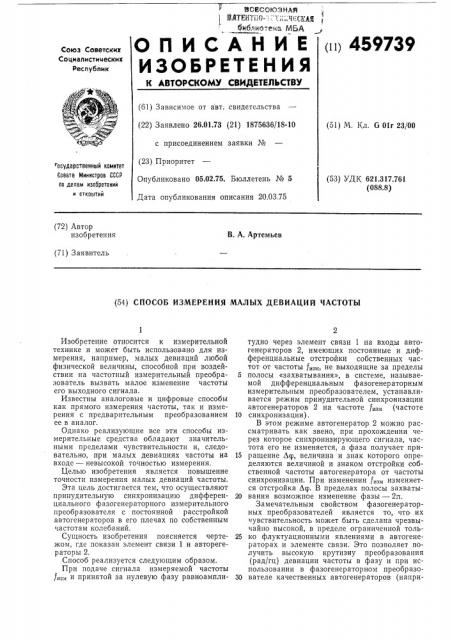

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 26.01.73 (21) 1875636/18-10 с присоединением заявки № (23) Приоритет

Опубликовано 05.02.75. Бюллетень № 5

Дата опубликования описания 20.03.75 (51) M. Кл. G 01г 23/00 асударственный комитет

Совете Министров СССР по делам изобретений н OTKDblTHH (53) УДК 621.317.761 (088,8) (72) Автор изобретения

В. А. Артемьев (71) Заявитель (54) СПОСОБ ИЗМЕРЕНИЯ МАЛЫХ ДЕВИАЦИЙ ЧАСТОТЫ

Изобретение относится к измерительной технике и может быть использовано для измерения, например, малых девиаций любой физической величины, способной при воздействии на частотный измерительный преобразователь вызвать малое изменение частоты его выходного сигнала.

Известны аналоговые и цифровые способы как прямого измерения частоты, так и измерения с предварительным преобразованием ее в аналог.

Однако реализующие все эти способы измерительные средства обладают значительными пределами чувствительности и, следовательно, при малых девиациях частоты на входе — невысокой точностью измерения.

Целью изобретения является повышение точности измерения малых девиаций частоты.

Эта цель достигается тем, что осуществляют принудительную синхронизацию дифференциального фазогенераторного измерительного преобразователя с постоянной расстройкой автогенераторов в его плечах по собственным частотам колебаний.

Сущность изобретения поясняется чертежом, где показан элемент связи 1 и авторегераторы 2.

Способ реализуется следующим образом, При подаче сигнала измеряемой частоты

f„„„„, и принятой за нулевую фазу равноамплитудно через элемент связи 1 на входы автогенераторов 2, имеющих постоянные и дифференциальные отстройки собственных частот от частоты „,„„не выходящие за пределы

5 полосы «захватывания», в системе, называемой дифференциальным фазогенераторным измерительным преобразователем, устанавливается режим принудительной синхронизации автогенераторов 2 на частоте f„,„(частоте

10 синхронизации) .

В этом режиме автогенератор 2 можно рассматривать как звено, при прохождении через которое синхронизирующего сигнала, частота его не изменяется, а фаза получает при15 ращение Л<р, величина и знак которого определяются величиной и знаком отстройки собственной частоты автогенератора от частоты синхронизации. При изменении f èçìåíÿåòся отстройка Л<р. В пределах полосы захваты20 вания возможное изменение фазы — 2тт.

Замечательным свойством фазогенераторных преобразователей является то, что их чувствительность может быть сделана черезвычайно высокой, в пределе ограниченной толь25 ко флуктуационными явлениями в автогенераторах и элементе связи. Это позволяет получить высокую крутизну преобразования (рад/гц) девиации частоты в фазу и при использовании в фазогенераторном преобразоЗО вателе качественных автогенераторов (напри459739

Предмет изобретения

fuav, ау

Л з 1 "

Составитель В. Степанов

Техрсд Т. Миронова

Редактор Л. Утехина

Корректор E. Рогайлина

Заказ 637/16 Изд. ¹ 375 1ираж 902 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 мер, струнных, камертонных, кварцевых) высокую конечную точность измерения.

Способ измерения малых девиаций частоты путем их преобразования в большие девиации фазы, отличающийся тем, что, с целью повышения точности измерения, сигналом измеряемой частоты осуществляют принудительную синхронизацию дифференциального фазогеператорного измерительного пре5 образователя с постоянной расстройкой автогенераторов в его плечах по собственным частотам колебаний и по разности фаз в плечах определяют измеряемую величину.
