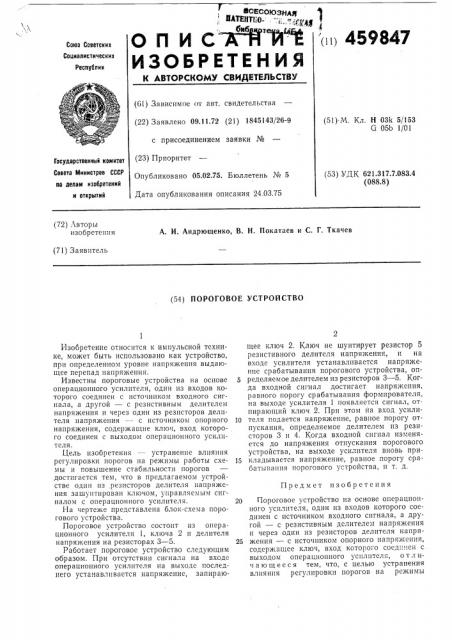

СЕС0ЮЗНД

, ИАТЕНТ10- -„:;, „-Рж баб !!!! 459847

ОПИСАНИЙ"В

ИЗОБРЕТЕНИЯ

Союз Советских

Сониалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое о! авт. свидетельства (22) Заявлено 09.11.72 (21) 1845143/26-9 с присоединением заявки № (23) Приоритет

Опубликовано 05.02.75. Бюллетень № 5

Дата опубликования описания 24.03.75 (51) М. Кл. Н 03к 5/153

G 05Ь 1/01

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) Ъ ДК 621.317.7.083.4 (088.8) (72) Авторы изобретения

А. И. Андрющенко, В. Н. Покатаев и С. Г. Ткачев (71) Заявитель (54) ПОРОГОВОЕ УСТРОИСТВО

Изобретение относится к импульсной технике, может быть использовано как устройство, прп определенном уровне напряжения выдающее перепад напряжения.

Известны пороговые устройства на основе операционного усилителя, один из входов которого соединен с источником входного сигнала, а другой — с резистивным делителем напряжения и через один из резисторов делителя напряжения — с источником опорного напряжения, содержащие ключ, вход которого соединен с выходом операционного усилителя.

Цель изобретения — устранение влияния регулировки порогов на режимы работы схемы и повышение стабильности порогов достигается тем, что в предлагаемом устройстве один из резисторов делителя напряжения зашунтирован ключом, управляемым сигналом с операционного усилителя.

На чертеже представлена блок-схема порогового устройства.

Пороговое устройство состоит из операционного усилителя 1, ключа 2 и делителя напряжения на резисторах 3 — 5.

Работает пороговое устройство следующим образом. При отсутствии сигнала на входе операционного усилителя на выходе последнего устанавливается напряжение, запирающее ключ 2. Ключ не шунтирует резистор 5 резистивного делителя напряжения, и на входе усилителя устанавливается напряжение срабатывания порогового устройства, определяемое делителем из резисторов 3 — 5. Когда входной сигнал достигает напряжения, равного порогу срабатывания формирователя, на выходе усилителя 1 появляется сигнал, Отпирающий ключ 2. При этом йа вход усилиI0 теля подается напряжение, равное порогу отпускания, определяемое делителем из резисторов 3 и 4. Когда входной сигнал изменяется до напряжения отпускания порогового устройства, на выходе усилителя вновь при15 кладывается напряжение, равное порогу срабатывания порогового устройства, и т. д.

Предмет изобретения

20 Пороговое устройство на основе операционного усилителя, один нз входов которого соединен с источником входного сигнала, а другой — с резистивным делителем напряжения и через один из резисторов делителя напря25 жения — с источником опорного напряжения, содержащее клю !, Вход которого соеди!!ен с. выходом операционного усилителя, о т л ич а ю щ е е с я тем, что, с целью устранения влияния регулировки порогов на режимы

459847

Составитель А, Туляков

Техред Л. Морозова

Редактор Б. Федотов

Корректор О. Тюрина

Заказ 636/9 Изд. № 373 Тираж 902 Подписное

ЦПИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7Ê-35, Раушская наб,, д. 4/5

Типографии, пр. Сапунова, 2 работы схемы и повышения стабильности порогов, один из резисторов делителя напряжения зашунтирован ключом, управляемым сигналом с операционного усилителя.
