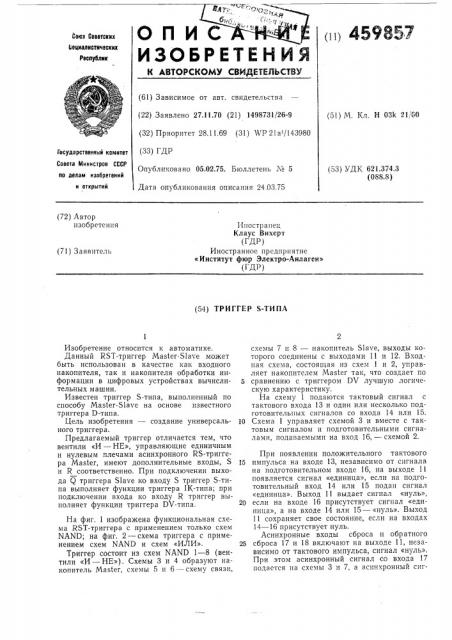

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 27,11.70 (21) 1498731/26-9 (51) М. Кл. H 031. 21 00 (32) Приоритет 28.11.69 (31) Ъ Р 21a /143980 (33) ГДР

Опубликовано 05,02.75. Бюллетень М 5

Дата опубликования описания 24.03.75

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий (53) УДК 621.374.3 (088.8) (72) Автор изобретения

Иностранец

Клаус Вихерт (ГДР) Иностранное предприятие

«Институт фюр Электро-Анлаген» (ГДР) (71) Заявитель (54) ТРИГГЕР S-ТИПА

Изобретение относится к автоматике.

Данный RST-триггер Master-Slave может быть использован в качестве как входного накопителя, так и накопителя обработки информации в цифровых устройствах вычислительных машин.

Известен триггер S-типа, выполненный по способу Master-Slave на основе известного триггера D-типа.

Цель изобретения — создание универсального триггера.

Предлагаемый триггер отличается тем, что вентили «И вЂ” НЕ», управляющие единичным и нулевым плечами асинхронного RS-триггера Master, имеют дополнительные входы, S и R соответственно. При подключении выхода (,) триггера Slave ко входу S триггер S-типа выполняет функции триггера 1К-типа; при подключении входа ко входу R триггер выполняет функции триггера DV-типа.

На фиг. 1 изображена функциональная схема RST-триггера с применением только схем

NAND; на фиг. 2 — схема триггера с применением схем NAND и схем «ИЛИ».

Триггер состоит из схем NAND l — 8 (вентили «И вЂ” НЕ»). Схемы 3 и 4 образуют накопитель Master, схемы 5 и 6 — схему связи, схемы 7 и 8 — накопитель Slave, выходы которого соединены с выходами 11 и 12. Входная схема, состоящая из схем 1 и 2, управляет накопителем Master так, что создает по

5 сравнению с триггером DV лучшую логическую характеристику.

На схему 1 подаются тактовый сигнал с тактового входа 13 и один или несколько подготовительных сигналов со входа 14 или 15.

10 Схема 1 управляет схемой 3 и вместе с тактовым сигналом и подготовительными сигналами, подаваемыми на вход 16, — схемой 2.

При появлении положительного тактового

15 импульса на входе 13, независимо от сигнала на подготовительном входе 16, на выходе 11 появляется сигнал «единица», если на подготовительный вход 14 или 15 подан сигнал

«единица». Выход 11 выдает сигнал «нуль», 20 если на входе 16 присутствует сигнал «единица», а на входе 14 или 15 — «нуль». Выход

11 сохраняет свое состояние, если на входах

14 — 16 присутствует нуль.

Асинхронные входы сброса и обратного

25 сброса 17 и 18 включают на выходе 11, независимо от тактового импульса, сигнал «нуль».

При этом асинхронный сигнал со входа 17 подается на схемы 3 и 7, а асинхронный сиг459857

Предмет изобретения

5 — 7 о!1

Р 1

18 ч

119

17

4 иг z

Составителе В. Горячев

Текред Л. Морозова

Корректор Л. Орлова

Редактор Б. Федотов

Заказ 636/18 Изд. № 373 Тираж 902 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4j5

Типография, пр. Сапунова, 2 нал со входа обратного сброса 18 — на схемы 4и8.

Схема на фиг. 2 имеет ту же логическую характеристику, что и RST-триггер на фиг. 1.

Схемы связи в ней образованы схемами

«ИЛИ» 9 и 10. Благодаря преобразованию схемы NAND в схему «ИЛИ», в соответствии с законами булевой алгебры, тактовый сигнал должен подаваться непосредственно, и согласование выходов 11 и 12 с выходами схем 7 и 8 должно взаимно измениться. Соответственно этому сигнал с асинхронного входа сброса 17 должен поступать на схемы

3 и 8, а сигнал асинхронного входа обратного сброса 18 — на схемы 4 и 7.

Триггеры, изображенные на фиг. 1 и 2, принимают логическую характеристику известного К-триггера, если выход 12 RST-триггера соединить с подготовительным входом

14. Оставшиеся входы 15 и 16 соответствуют тогда подготовительным входам 1 или К1Ктриггера. Характеристика DV-триггера сохранится, если связать подготовительные вхо4 ды 15 и 1б и тем самым образовать новый подготовительный вход V; при этом вход 14 будет соответствовать подготовительному вхоау D.

1. Триггер S-типа, выполненный по способу Master-Slave на основе известного триггера D-типа, отличающийся тем, что, с целью создания универсального триггера, вентили «И вЂ” НЕ», управляющие единичным и нулевым плечами асинхронного RS-триггера

Master, имеют дополнительные входы S u R

15 соответственно.

2. Триггер S-типа по п. 1, отл и ч а ю щи йся, тем, что он при подключении выхода Q триггера Slave ко входу S выполняет функции триггера 1К-типа.

20 3. Триггер S-типа по п. 1, о тл и ч а ю щ и йся тем, что он при подключении входа ко входу R выполняет функции триггера DVтипа.
