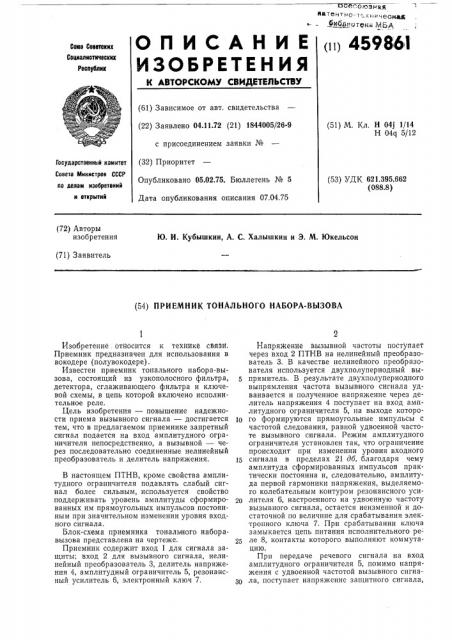

.".оюз ноя ийTентно" т . цичео,вд ибл vт ны (и) 459861

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Советских

Социалистических

Республик (61) Зависимое от авт, свидетельства (22) Заявлено 04.11.72 (21) 1844005/26-9 с присоединением заявки № (51) М. Кл. Н 041 1/14

Н 04q 5/12

Совета Министров СССР ло делам изобретений и открытий

Опубликовано 05.02.75. Бюллетень № 5

Дата опубликования описания 07.04.75 (53) УДК 621.395.662 (088.8) (72) Авторы изобретения

Ю. И. Кубышкин, А. С. Халышкин и Э. М. Юкельсон (71) Заявитель (54) ЙРИЕМНИК ТОНАЛЬНОГО НАБОРА-ВЫЗОВА

Государственный комитет (32) Приоритет

Изооретение . отйосится к технике связИ.

Приемник предназначен для использования в вокодере (полувокодере).

Известен приемник тонального набора-вызова, состоящий из узкополосного фильтра, детектора, сглаживающего фильтра и ключевой схемы, в цепь которой включено исполнительное реле.

Цель изобретения — повышение надежности приема вызывного сигнала — достигается тем, что в предлагаемом приемнике запретный сигнал подается на вход амплитудного ограничителя непосредственно, а вызывной — через последовательно соединенные нелинейный преобразователь и делитель напряжения.

В настоящем ПТНВ, кроме свойства амплитудного ограничителя подавлять слабый сигнал более сильным, используется свойство поддерживать уровень амплитуды сформированных им прямоугольных импульсов постоянным при значительном изменении уровня входного сигнала.

Блок-схема приемника тонального наборавызова представлена на чертеже.

Приемник содержит вход 1 для сигнала защиты; вход 2 для вызывного сигнала, нелинейный преобразователь 3, делитель напряжения 4, амплитудный ограничитель 5, резонансный усилитель 6, электронный ключ 7.

Напряженне вызывной частоты поступает через вход 2 ПТНВ на нелинейный преобразователь 3. В качестве нелинейного преобразователя используется двухполупериодный вы5 прямитель. В результате двухполупериодного выпрямления частота вызывного сигнала удваивается и полученное напряжение через делитель напряжения 4 поступает на вход амплитудного ограничителя 5, на выходе котороI0 го формируются прямоугольные импульсы с частотой следования, равной удвоенной частоте вызывного сигнала. Режим амплитудного ограничителя установлен так, что ограничение происходит при изменении уровня входного

15 сигнала в пределах 21 дб, благодаря чему амплитуда сформированных импульсов практически постоянна и, следовательно, амплитуда первой гармоники напряжения, выделяемого колебательным контуром резонансного уси20 лителя 6, настроенного на удвоенную частоту вызывного сигнала, остается неизменной и достаточной по величине для срабатывания электронного ключа 7. При срабатывании ключа замыкается цепь питания исполнительного ре- ле 8, контакты которого выполняют коммутацию.

При передаче речевого сигнала на вход амплитудного ограничителя 5, помимо напряжения с удвоенной частотой вызывного сигнала, поступает напряжение защитного сигнала, 459861

Составитель Ю, Хмелюк

Техред Л. Морозова

Корректор А. Дзесова

Редактор Б. Федотов

Заказ 828/9 Изд. ЛЪ 425 Тираж 740 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, нр. С; нунова, 2 частота которого близка к частоте вызывного сигнала.

Благодаря делителю напряжения 4 напряжение с удвоенной частотой по величине всегда в несколько раз меньше напряжения защитного сигнала. Так как амплитудный ограничитель обладает свойством подавлять сигнал более сильным, то на его выходе формируются прямоугольные импульсы только с частотой защитного сигнала. Резонансный усилитель, контур которого настроен на удвоенную частоту вызывного сигнала, ослабляет напряжение, поступающее на его вход с выхода амплитудного ограничителя, и полученное напряжение оказывается недостаточным для срабатывания электронного ключа.

Предмет изобретения

5 Приемник тонального набора-вызова, например, для вокодера (полувокодера), содержащий последовательно соединенные амплитудный ограничитель, резонансный усилитель, электронный ключ, исполнительный элемент, 10 отличающийся тем, что, с целью более надежного приема вызывного сигнала, защитный сигнал подается на вход амплитудного ограничителя непосредственно, а вызывной— через последовательно соединенные нелиней15 ный преобразователь и делитель напряжения.
