Реферат



оазнатт

1 бнблиотетл фаад пп 460 l2I

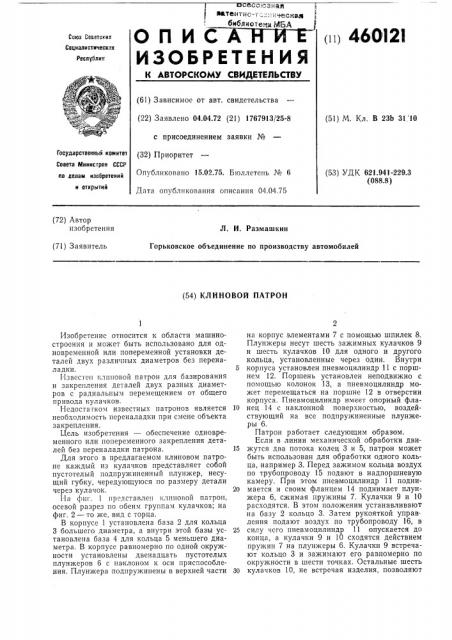

ОПИС

ИЗОБРЕТЕН ИЯ

СОюз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 04.04.72 (21) 1767913!25-8 с присоединением заявки Ме (51) М. Кл. В 23Ь 31, 10

Совета Министров СССР ло лелем изобретений и открытий

Опубликовано 15,02.75. Бюллетень Ме 6

Дата опубликования описания 04.04.75 (53) УДК 621.941-229.3 (088,8) (72) Автор изобретения

Л. И. Размашкин

Горьковское объединение по производству автомобилей (71) Заявитель (54) КЛИНОВОЙ ПАТРОН

ГосУларственный комитет (32) Приоритет

Изобретение относится к области машиностроения и может быть использовано для одновременной или попеременной установки деталей двух различных диаметров без переналадки.

Известен клиповой патрон для базирования и закрепления деталей двух разных диаметров с радиальным перемещением от общего привода кулачков.

Недостатком известных патронов является необходимость переналадки при смене объекта закрепления.

Цель изобретения — обеспечение одновременного или попеременного закрепления деталей без переналадки патрона.

Для этого в предлагаемом клиновом патроне каждый из кулачков представляет собой пустотелый подпру>киненный плунжер, несущий губку, чередующуюся по размеру детали через кулачок.

На фнг. 1 представлен клиновой патрон, осевой разрез по обеим группам кулачков; на фиг. 2 — то >ко, вид с торца.

В корпусе 1 установлена база 2 для кольца

3 большего диаметра, а внутри этой базы установлена база 4 для кольца 5 меньшего диаметра. В корпусе равномерно по одной окружности установлены двенадцать пустотелых плунжеров 6 с наклоном к оси приспособления. Плунжера подпружинены в верхней части на корпус элементами 7 с помощью шпилек 8.

Плунжеры несут шесть зажимных кулачков 9 и шесть кулачков 10 для одного и другого кольца, установленные через один. Внутри

5 корпуса установлен пневмоцилиндр 11 с поршнем 12. Поршень установлен неподвижно с помощью колонок 13, а пневмоцилиндр может перемещаться на поршне 12 в отверстии корпуса. Пневмоцилиндр имеет опорный фла10 нец 14 с наклонной поверхностью, воздействующий на все подпру>киненные плунжеры 6.

Патрон работает следующим образом.

Если в линии механической обработки дви15 жутся два потока колец 3 и 5, патрон может быть использован для обработки одного кольца, например 3. Перед зажимом кольца воздух по трубопроводу 15 подают в надпоршневую камеру. При этом пневмоцилиндр 11 подни20 мается и своим фланцем 14 поднимает плунжера 6, сжимая пружины 7. Кулачки 9 и 10 расходятся. В этом положении устанавливают на базу 2 кольцо 3. Затем рукояткой управления подают воздух по трубопроводу 16, в

25 силу чего пневмоцилиндр 11 опускается до конца, а кулачки 9 и 10 сходятся действием пружин 7 на плунжеры 6. Кулачки 9 встречают кольцо 3 и зажимают его равномерно по окружности в шести точках. Остальные шесть

З0 кулачков 10, не встречая изделия, позволяют

460121

Ф d/ 2,У.i ./

77 ю

Ф//2 7 плунжерам 6 опуститься до упора во фланец

14. Эти кулачки в работе не участвуют.

Если кольца 3 в потоке не оказываются, приспособление готово для обработки колец 5.

При этом переналадка не требуется. Устанавливают кольцо 5 на его базу 4, и все остальные действия производят также, как в предыдущем случае.

С помощью предлагаемого патрона можно проводить обработку одновременно двух колец. Например, в случае подрезки торцов или снятия фасок, на оое базы устанавливают кольца 3 и 5 и зажимают их так же, как и каждое кольцо в отдельности. Это возможно, так как каждый ряд кулачков 9 и 10 работает на зажим самостоятельно; независимо от срабатывания кулачков другой группы.

Предмет изобретения

Клиновой патрон для базирования и закрепления деталей двух разных диаметров с радиальным перемещением от общего привода кулачков, отличающийся тем, что, с

10 целью обеспечения одновременного или попеременного закрепления деталей без переналадки патрона, каждый из кулачков представляет собой пустотелый подпружиненный плунжер, несущий губку, чередующуюся по размеру де15 тали через кулачок.

46012!

Фиг 2
