Устройство для перфорации листовых материалов

Устройство для перфорации листовых материалов

Иллюстрации

Показать все

Реферат

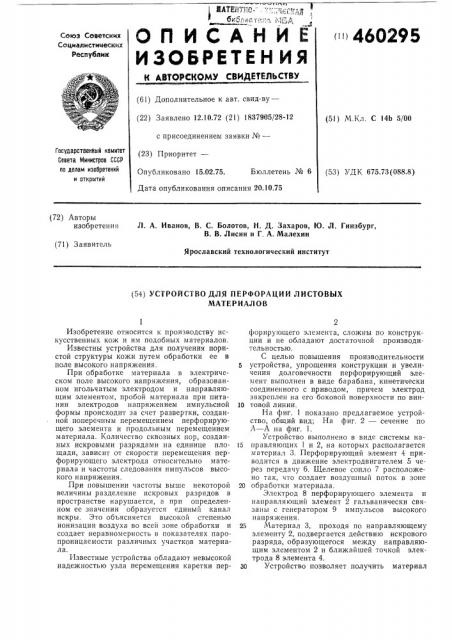

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

460295

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 12.10.72 (21) 1837905/28-12 с присоединением заявки №вЂ” (23) Приоритет—

Опубликовано 15.02.75. Бюллетень № 6

Дата опубликования описания 20.10.75 (51) М.Кл. С 14b 5/00

Государственный комитет

Совета Министров СССР па делам изобретений и открытий (53) УДК 675.73(088.8) (72) Авторы изобретения

Л. А. Иванов, В. С. Болотов, Н. Д. Захаров, Ю. Л. Гинзбург, В. В. Лисин и Г, А. Малехин (71) Заявитель

Ярославский технологический институт (54) УСТРОЙСТВО ДЛЯ ПЕРФОРАЦИИ ЛИСТОВЫХ

МАТЕРИАЛОВ

Изобретение относится к производству искусственных кож и им подобных материалов.

Известны устройства для получения пористой структуры кожи путем обработки ее в поле высокого напряжения.

При обработке материала в электрическом поле высокого напряжения, образованном игольчатым электродом и направляющим элементом, пробой материала при питании электродов напряжением импульсной формы происходит за счет развертки, созданной поперечным перемещением перфорирующего элемента и продольным перемещением материала. Количество сквозных пор, созданных искровыми разрядами на единице площади, зависит от скорости перемещения перфорирующего электрода относительно материала и частоты следования импульсов высокого напряжения.

При повышении частоты выше некоторой величины разделение искровых разрядов в пространстве нарушается, а при определенном ее значении образуется единый канал искры. Это объясняется высокой степенью ионизации воздуха во всей зоне обработки и создает неравномерность в показателях паропроницаемости различных участков материала.

Известные устройства обладают невысокой надежностью узла перемещения каретки пер2 форнрующего элемента, сложны по конструкции и не обладают достаточной производительностью.

С целью повышения производительности

5 устройства, упрощения конструкции и увеличения долговечности перфорирующий элемент выполнен в виде барабана, кинетически соединенного с приводом, причем электрод закреплен на его боковой поверхности по вин10 товой линии.

На фиг. 1 показано предлагаемое устройство, общий вид; На фиг. 2 — сечение по

А — А на фиг. 1.

Устройство выполнено в виде системы на 5 правляющих 1 и 2, на которых располагается материал 3. Перфорирующий элемент 4 приводится в движение электродвигателем 5 через передачу 6, Щелевое сопло 7 расположено так, что создает воздушный поток в зоне

20 обработки материала.

Электрод 8 перфорирующего элемента и направляющий элемент 2 гальванически связаны с генератором 9 импульсов высокого напряжения.

25 Материал 3, проходя по направляющему элементу 2, подвергается действию искрового разряда, образующегося между направляющим элементом 2 и ближайшей точкой электрода 8 элемента 4.

З0 Устройство позволяет получить материал

460295

Предмет изобретения

Составитель А. Шумилин

Техред T. Курнлко

Редактор В. Блохина

Корректор А. Дзесова

Заказ 4360 Изд. № 1323 Тираж 474 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, )К-35, Раушская наб., д. 4/5

МОТ, Загорский филиал

3 с большой плотностью перфорации и высоких гигиенических свойств.

Устройство для перфорации листовых материалов, например ножеподобных, содержащее перфорирующий элемент с электродом, сопла для создания аэродинамического потока в зоне обработки, систему направляющих, электронный блок и привод, отличающееся тем, что, с целью повышения производитель5 ности, перфорирующий элемент выполнен в виде барабана, кипематически соединенного с приводом, причем электрод закреплен на его боковой поверхности по винтовой линии.
