Реферат

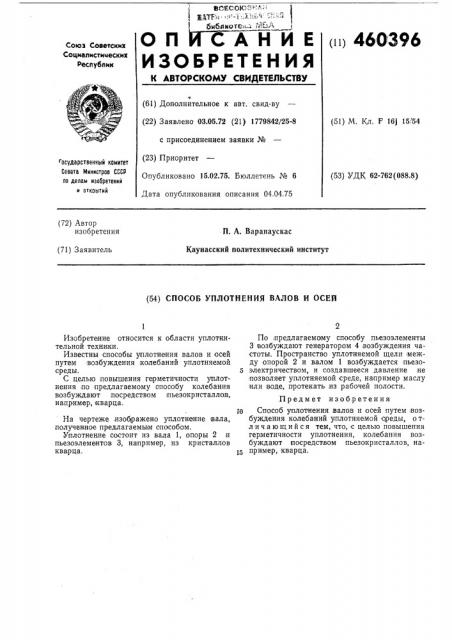

О П И Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1ц 460 396

Союз Советских

Социалистических

Республик (61) Дополнительное к авт, свид-ву (22) Заявлено 03.05.72 (21) 1779842/25-8 с присоединением заявки № (23) Приоритет

Опубликовано 15,02.75. Бюллетень № 6

Дата опубликования описания 04.04.75 (51) М. Кл. F 16j 15, 54 государстаенный комитет

Соаета Министроа СССР оо делам иэооретений и открытий (53) УДК 62-762(088.8) (72) Автор изобретения

II. А. Варанаускас

Каунасский политехнический институт (71) Заявитель (54) СПОСОБ УПЛОТНЕНИЯ ВАЛОВ И ОСЕИ

Изобретение относится к области уплотнительной техники.

Известны способы уплотнения валов и осей путем возбуждения колебаний уплотняемой среды.

С целью повышения герметичности уплотнения .по предлагаемому способу колебания возбуждают, посредством пьезокристаллов, например, кварца.

На чертеже,изображено уплотнение вала, полученное предлагаемым способом.

У плотнение состоит из вала 1, опоры 2 и пьезоэлементов 3, например, из кристаллов кварца.

По предлагаемому способу пьезоэлементы

3 возбуждают генератором 4 возбуждения частоты. Пространство уплотняемой щели между опорой 2 и валом 1 возбуждается пьезо5 электричеством, и создавшееся давление .не позволяет уплотняемой среде, на пример маслу или,воде, протекать из рабочей полости.

Предмет изобретения

10 Способ уплотнения .валов и осей путем,возбуждения колебаний уплотняемой ореды, о тл и ч а ю шийся тем, что, с целью повышения герметичности уплотнения, колебания возбуждают етосредством пьезокристаллов, например, кварца.

460396

Составитель Ю. Кибиткин

Редактор В, Новоселова Техред Н. Куклина Корректоры: Л. Котова и И. Позняковская

Заказ 639/6 Изд г, 1085 Тираж 869 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
