Устройство для исследования кавитации при входе тел в воду

Устройство для исследования кавитации при входе тел в воду

Иллюстрации

Показать все

Реферат



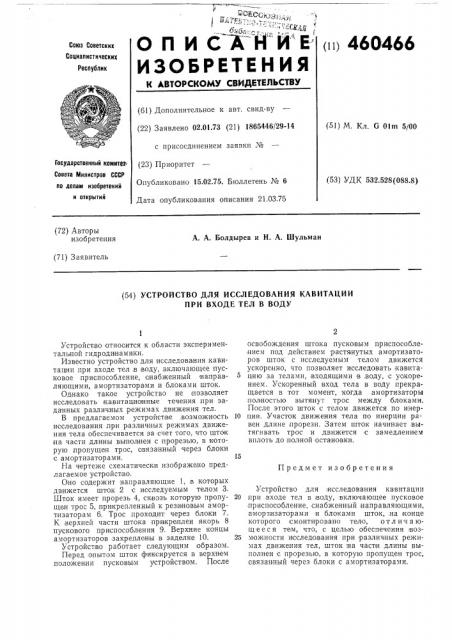

<СЕЕ(;

"::,- .- - :-.- сг,;д

A ЙИ Е

ОП ИС

ИЗОБРЕТЕН ИЯ (») 460466

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт, свид-ву (22) Заявлено 02.01.73 (21) 1865446/29-14 с присоединением заявки ¹ (23) Приоритет

Опубликовано 15.02.75. Бюллетень № 6

Дата опубликования описания 21.03.75 (51) М. Кл. G 01m 5!00

Государственный комитех

Совета Министров СССР по делам изобретений и открытий (53) УДК 532.528(088.8) (72) Авторы изобретения

А. А. Болдырев и Н. А. Шульман (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИССЛЕДОВАНИЯ КАВИТАЦИИ

ПРИ ВХОДЕ ТЕЛ В ВОДУ

Предмет изобретения

Устройство относится к области экспериментальной гидродинамики.

Известно устройство для исследования, кавитации при входе тел,в воду, включающее пусковое приспособление, снабженный направляющими, амортизаторами и блоками шток.

Однако такое у стройство не позволяет исследо вать кавитационные течения .при заданных различных, режимах движения тел.

В предлагаемом устройстве, возможность исследования,при различных режимах движения тела обеспечивается за счет того, что шток на части длины выполнен с прорезью, в которую,пропущен трос, связанный через блоки с амортизаторами.

На чертеже схематически изображено предлагаемоее устройство.

Оно содержит направляющие 1, .в которых движется шток 2 с исследуемым телом 3.

Шток имеет прорезь 4, сквозь которую пропуUIeH трос 5, прикрепленный к рези новым амортизатор а м 6. Трос,пр оходит через блоки 7.

К,верхней части штока прикреплен якорь 8 пускового приспособления 9, Верхние концы амортизаторов закреплены .в заделке 10.

Устройство работает следующим образом.

Перед опытом шток фиксируется в верхнем положении пусковым устройством. После освобождения штока пусковым приспособлением под,действием растянутых амортизаторов шток с исследуемым телом движется ускоренно, что позволяет исследовать кавитацию за телами, входящими в,воду, с ускорением. Ускоренный вход тела в воду прекращается в тот момент, когда амортизаторы ,полностью вытянут трос между блоками.

После этого шток с телом движется по инер10 ции. Участок движения тела по инерции равен,длине прорези. Затем шток начинает вытягивать трос и движется с замедлением вплоть до:полной остановки.

Устройство для исследования кавитацип

20 при входе тел г воду, включающее пусковое приспособление, снабженный направляющими, амортизаторами и блоками шток,,на конце которого смонтировано тело, отл ич а ющ е е с я тем, что, с целью обеспечения воз25 можности исследования при различных режимах движения тел, шток;на части длины выполнен с прорезью, в которую пропущен трос, связанный через блоки с амортизаторами.

460466

Составитель A. АФОнин

Техред E. Борисова

Корректор Н. Аук

Редактор Л. Василькова

Типография, пр. Сапунова, 2

Заказ 640/4 Изд. № 1083 Тираж 902 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, гК-35, Раушская наб., д. 4/5
