Реферат



" 460599

Соей Советских

Социалистических

Республик

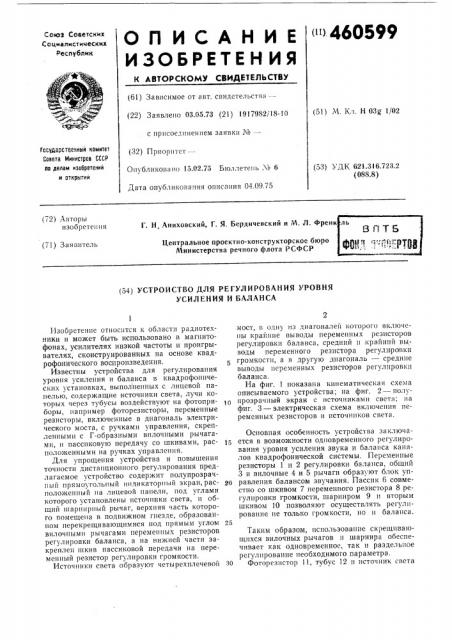

ОПИСАНИЕ

ИЗОБРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ фф (61) Зависимое от авт. свидетельства— (22) Заявлено 03.05,73 (21) 1917982/18-10 (51) М. Кл. Н 03g 1/02 с присоединением заявки М—

Государственный комитет

Совета Министров СССР по делам изобретений и открытии (32) Приорптст—

Опубликовано 15.02.?5 Бюллетеш. Хе 6

Дата опубликования описания 04.09.75 (53) УД К 621.316.723.2 (088.8) (72) Авторы изобрете и я

Г. Н Аниховский, Г. Я. Бердичевский и М. Л. Френк (71) Заявитель

Центральное проектно-конструкторское бюро

Министерства речного флота РСФСР (54) УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ УРОВНЯ

УСИЛЕНИЯ И БАЛАНСА

Изобретение относится к области радиотехники и может быть использовано в магнитофонах, усилителях низкой частоты и проигрывателях, сконструированных на основе квадрофонического воспроизведения.

Известны устройства для регулирования уровня усиления и баланса в квадрофонических установках, выполненных с лицевой панелью, содержащие источники света, лучи которых через тубусы воздействуют «а фотоприборы, например фоторезисторы, переменные резисторы, включенные в диагональ электрического моста, с ручками управления, скрепленными с Г-образными вилочпыми рычагами, и пассиковую передачу со шкивами, расположенными на ручках управления.

Для упрощения устройства и повышения точности дистанционного регулирования предлагаемое устройство содержит полупрозрачный прямоугольный и экран, расположенный на лицевой панели, под углами которого установлены источники света, и общий шарнирный рычаг, верхняя часть которого помещена в подвижном гнезде, образованном перекрещивающимися под прямым углом вилочпыми рычагами переменных резисторов регулировки баланса, а па нижней части закреплен шкив пассиковой передачи на переменный резистор регулировки громкости.

Источники света образуют четырехплечевой мост, в одну из диагоналей которого включены крайние выводы переменных резисторов регулировки баланса, средний и крайний выводы переменного резистора регулировки громкости, а в другую диагональ — средние выводы переменных резисторов регулировки баланса.

На фиг. 1 показана кпнематическая схема описываемого устройства; на фиг. 2 — полупрозрачный экран с источниками света; на фиг. 3 — электрическая схема включения переменных резисторов н псточшп<ов света.

Основная особенность устройства заключа15 ется в воэможности одновременного регулирования уровня усиления звука и баланса каналов квадрофонической системы. Переменные резисторы 1 и 2 регулировки баланса, общий

3 и вилочные 4 и 5 рычаги образуют блок уп2о равления балансом звучания. Пассик 6 совместно со шкивом 7 переменного резистора 8 регулировки громкости, шарниром 9 и вторым шкивом 10 позволяют осуществлять регулирование не только громкости, но и баланса.

Таким образом, использование скрещивающихся вилочных рычагов и шарнира обеспечивает как одновременное, так н раздельное регулирование необходимого параметра.

ЗО Фоторезпстор 11, тубус 12 и источник света

460599

3

13 образуют микроблок. Каждый последующий микроблок состоит из тех же элементов.

Например, второй блок состоит из источника света 14, тубуса 15 и фоторезистора 16, третий — из фоторезистора 17, тубуса 18 и источника света 19 и четвертый — из фоторезистора 20 источника света 21 и тубуса 22. Кажvrдыи из и з источников света расположен под к прямоугольному полупрозрачному эклом к пр ем ану 23, являющемуся не только украшени лицевой панели (»a чертежах не показана), ио и индикатором интенсивности свечения соответствующего источника света, р зак епленного за одним и из каналов четырехканальной квадрофонической системы. Резистор 8, осуществляющий регулировку уровня громкости, егулирует режим всего моста, состоящего из источ сточников света 13, 14, 19 и 21, а резисторы лиять на

1 и 2 регулировки баланса могут влиять каждый источник света в отдельности.

Предмет изобретения

1. Устройство для регулирования уровня усиления и баланса в квадрофонических устаержащее источники света, лучи которых через тубу у .сы воздействуют на фотоприборы, иаи имер фоторезисторы, переменные ре и ры включенные в диагональ электрического

1 моста, с ручками управления, скрепленными с

Г-образными вилочными рычагами, и пассиковую передачу со шкивами, расположенными на руЧках управления, отличающееся тем, что, с целью его упрощения и повышения точности дистанционного регулирования, оно содержит полупрозрачный прямоугольный индикаторный экран, расположенный на лицевой панели, под углами которого установлены источники света, и общий шарнирный рычаг, верхняя часть которого помещена в подвижном гнезде, образованном перекрещивающимися под прямым углом вилочными рычагами переменных резисторов регулировки баланса, 15 а на нижней части закреплен шкив пасоиковой передачи на переменный резистор регулировки громкости.

2. Устройство, и. 1, отличающееся тем, что источники света образуют четырехплечевой ю мост, в одну из диагоналей которого включены крайние выводы переменных резисторов

)егулировки баланса, средний и крайний вы1 воды переменного резистора регул ировк и громкости, а в другую диагональ — средние

25 выводы переменных резисторов регулировки баланса.

3. Устройство, по п. 1, отличающееся тем, что полупрозрачный индикаторный экран и внутренняя поверхность тубусов выполнены ребристыми.
