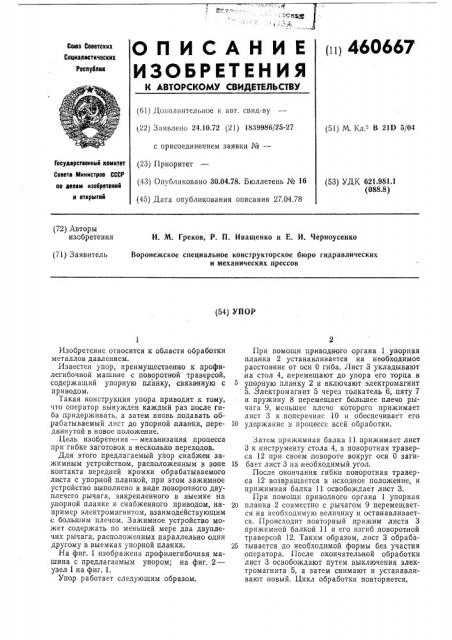

О П И С А Н И Е (11) 460667

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 24.10.72 (21) 1839986/25-27 с присоединением заявки №вЂ” (23) Приоритет (43) Опубликовано 30.04.78. Бюллетень № 16 (45) Дата опубликования описания 27.04.78 (51) M. Кл."- В 21D 5/04

Государственный комитет

Севета Министров СССР по делам изобретений и открытий (53) УДК 621.981.1 (088.8) (72) Авторы изобретения

И. М. Греков, P. П. Иващенко и Е. И. Черноусенко (71) Заявитель

Воронежское специальное конструкторское бюро гидравлических и механических прессов (54) УПОР

Изобретение относится к области обработки металлов давлением.

Известен упор, преимущественно к профилегибочной машине с поворотной траверсой, содержащий упорную планку, связанную с приводом.

Такая конструкция упора приводит к тому, что оператор вынужден каждый раз после гиба придерживать, а затем, вновь подавать обрабатываемый лист до упорной лланки, передвинутой в новое положение.

Цель изобретения — механизация процесса при гибке заготовок в несколько переходов.

Для этого предлагаемый упор снабжен зажимным устройством, расположенным в зоне контакта передней кромки обрабатываемого листа с упорной планкой, при этом зажимное устройство выполнено в виде поворотного двуплечего,рычага, закрепленного в выемке на упорной планке .и снабженного приводом, например электромагнитом, взаимодействующим с большим плечом. Зажимное устройство может содержать по меньшей мере два двуплечих рычага, расположенных параллельно один другому в выемках упорной планки.

На фиг. 1 изображена профилегибочная машина с предлагаемым упором; на фиг. 2— узел 1 на фиг. 1.

Упор работает следующим образом.

При помощи приводного органа 1 упорная планка 2 устанавливается на необходимое расстояние от оси 0 гиба. Лист 3 укладывают на стол 4, перемещают до упора его торца в упорную планку 2 и включают электромагнит

5. Электромагнит 5 через толкатель 6, пяту 7 и пружину 8 перемещает большее плечо рычага 9, меньшее плечо которого прижимает лист 3 к поперечинс 10 и обеспечивает его

10 удержание в процессс всей обработки.

Затем прижимная балка 11 прижимает лист

3 к инструменту стола 4, а поворотная траверса 12 при своем ловороте вокруг оси 0 заги15 бает лист 3 на необходимый угол.

После окончания гибки поворотная траверса 12 возвращается в исходное положение, и прижимная балка 11 освобождает лист 3.

При помощи приводного органа 1 упорная

20 планка 2 совместно с,рычагом 9 перемещается на необходимую величину и останавливается. Происходит повторный прижим листа 3 прижимной балкой 11 и его изгиб поворотной траверсой 12. Таким образом, лист 3 обраба25 тывается до необходимой формы без участия оператора. После окончательной обработки лист 3 освобождают путем выключения электромагнита 5, а затем снимают и устанавливают новый. Цикл обработки повторяется.

460667

Формула изобретения

1. Упор, преимущественно к профилегибочной машине с поворотной траверсой, содержащий связанную с приводом упорную планку, отличающийся тем, что, с пелью механизации процесса при гибке заготовок в несколько переходов, он снабжен зажимным устройством, расположенным в зоне контакта передней кромки обрабатываемого листа с упорной планкой.

2. Упор по п. 1, отличающийся тем, что зажимное устройство выполнено в виде поворотного двуплечего рычага, закрепленного в выемке на упорной планке и снабженного при5 водом, например электромагнитом, взаимодействующим с большим плечом.

3. Упор по пп. 1 и 2, отличающий ся тем, что зажимное устройство содержит IIO меньшей мере два двуплечих рычага, расположен10 ных параллельно один другому в выемках упорной планки.

460667

Узгл1

Составитель Е. Чистякова

Техред H. Рыбкина

Корректоры: Л. Брахнииа и Л. Денискииа

Редактор Л. Василькова

Подписное

Заказ 512/6

Типография, пр. Сапунова, 2

Изд. Мз 385 Тираж 1087

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5
