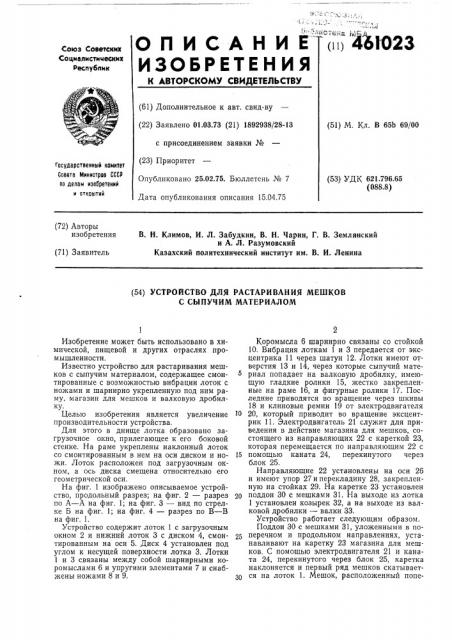

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ ж 44Ю23

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 01.03.73 (21) 1892938/28-13 с присоединением заявки № (23) Приоритет

Опубликовано 25.02.75. Бюллетень № 7

Дата опубликования описания 15,04.75 (51) M. Кл. В 65Ь 69/00 государственный комитет

Совета Министров СССР оо делам изобретений

И OTKDOITMM (53) УДК 621.796,65 (088.8) (72) Авторы изобретения

В. Н. Климов, И. Л. Забудкин, В. Н. Чарин, Г. В. Землянский и А. Л. Разумовский

Казахский политехнический институт им. В. И. Ленина (71) Заявитель (54) УСТРОЙСТВО ДЛЯ РАСТАРИВАНИЯ МЕШКОВ

С СЫПУЧИМ МАТЕРИАЛОМ

Изобретение может быть использовано в химической, пищевой и других отраслях промышленности.

Известно устройство для растаривания мешков с сыпучим материалом, содержащее смонтированные с возможностью вибрации лоток с ножами и шарнирно укрепленную под ним раму, магазин для мешков и валковую дробилку.

Целью изобретения является увеличение производительности устройства.

Для этого в днище лотка образовано загрузочное окно, прилегающее к его боковой стенке. На раме укреплены наклонный лоток со смонтированным в нем на оси диском и ножи. Лоток расположен под загрузочным окном, а ось диска смещена относительно его геометрической оси.

На фиг. 1 изображено описываемое устройство, продольный разрез; на фиг. 2 — разрез по А — А на фиг. 1; на фиг. 3 — вид по стрелке Б на фиг. 1; на фиг. 4 — разрез по  — В на фиг. 1.

Устройство содержит лоток 1 с загрузочным окном 2 и нижний лоток 3 с диском 4, смонтированным на оси 5. Диск 4 установлен под углом к несущей поверхности лотка 3. Лотки

1 и 3 связаны между собой шарнирными коромыслами 6 и упругими элементами 7 и снабжены ножами 8 и 9, 2

Коромысла 6 шарнирно связаны со стойкой

10. Вибрация лоткам 1 и 3 передается от эксцентрика 11 через шатун 12. Лотки имеют отверстия 13 и 14, через которые сыпучий материал попадает на валковую дробилку, имеющую гладкие ролики 15, жестко закрепленные на раме 16, и фигурные ролики 17. Последние приводятся во вращение через шкивы

18 и клиновые. ремни 19 от электродвигателя

10 20, который приводит во вращение эксцентрик 11. Электродвигатель 21 служит для приведения в действие магазина для мешков, состоящего из направляющих 22 с кареткой 23, которая перемещается по направляющим 22 с

15 помощью каната 24, перекинутого через блок 25.

Направляющие 22 установлены на оси 26 и имеют упор 27 и перекладину 28, закрепленную на стойках 29. На каретке 23 установлен поддон 30 с мешками 31. На выходе из лотка

1 установлен козырек 32, а на выходе из валковой дробилки — валки 33.

Устройство работает следующим образом.

Поддон 30 с мешками 31, уложенными в поперечном и продольном направлениях, устанавливают на каретку 23 магазина для мешков. С помощью электродвигателя 21 и каната 24, перекинутого через блок 25, каретка наклоняется и первый ряд мешков скатывается на лоток 1. Мешок, расположенный попе461023

24 1б 20 У

17 рек лотка 1, перемещается до загрузочного окна 2. Затем в результате смещения центра тяжести он падает одним концом на диск 4, который под действием его веса поворачивается. Мешок укладывается вдоль лотка 3 и перемещается по нему. Затем мешок разрезается ножами 9, и сыпучий материал через отверстие 14 попадает на ролики 15, 17. Порожний мешок также попадает на ролики и с их помощью перемещается к валкам 33, где прокатывается в плоский лист.

Мешки, поступающие вдоль лотка 1 и перемещающиеся по его левой стороне, также проваливаются в отверстие 2, перемещаются по лотку 3 и разрезаются ножами 9.

Мешки, поступающие вдоль лотка 1 и перемещающиеся по его правой стороне, проходят по лотку 1 и разрезаются ножами 8.

Сыпучий материал через отверстия 13 и 14 просыпается на валковую дробилку, а порожний мешок через козырек 32 попадает на ролики 15 и 17 и далее к валкам 33, где он прокатывается.

После того, как все мешки, уложенные в магазине для мешков растарены, двигатель 21 выключается и каретка 23 опускается и возвращается в исходное положение.

5 Упор 27 упирается в перекладину 28. На каретку 23 устанавливают следующий поддон

30 с пакетом из мешков, после чего цикл повторяется.

Предмет изобретения

Устройство для растаривания мешков с сыпучим материалом, включающее смонтированные с возможностью вибрации лоток с ножами и шарнирно укрепленную под ним раму, 15 магазин для мешков и валковую дробилку, отличающееся тем, что, с целью увеличения производительности, в днище лотка образовано загрузочное окно, прилегающее к его боковой стенке, а на раме укреплены на20 клонный лоток со смонтированным в нем на оси диском и ножи, при этом лоток расположен под загрузочным окном, а ось диска смещена относительно геометрической оси последнего.

461023

Вид б

Фиг. 3

В-В

4 иг. 2
