Устройство для сортировки некодированных карт

Устройство для сортировки некодированных карт

Иллюстрации

Показать все

Реферат



<.

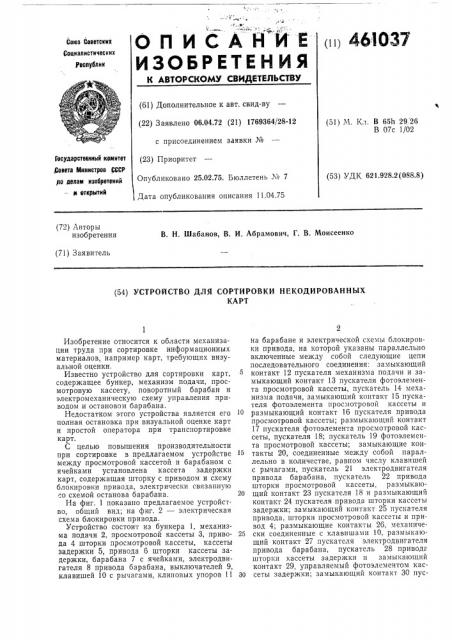

ОП ИСА Е

ИЗОБРЕТЕ Н ИЯ

Н И ())) 461037

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 06.04.72 (21) 1769364/28-12 с присоединением заявки ¹ (23) Приоритет

Опубликовано 25.02,75. Бюллетень ¹ 7

Дата опубликования описания 11.04.75 (51) М. Кл. В 65h 29. 26

В 07с 1/02

Государственный комитет ,Совета Министров СССР ло делам изобретений — н открытий (53) УДК 621.928.2(088.8) (72) Авторы изобретения

В. Н. Шабанов, В. И. Абрамович, Г. В, Моисеенко (71) Заявитель (54) УСТРОЙСТВО ДЛЯ СОРТИРОВКИ НЕКОДИРОВАННЪ|Х

КАРТ

Изобретение относится к области механизации труда при сортировке информационных материалов, например карт, требующих визуальной оценки.

Известно устройство для сортировки карт, содержащее бункер, механизм подачи, просмотровую кассету, поворотный барабан и электромеханическую схему управления приводом и остановом барабана.

Недостатком этого устройства является его полная остановка при визуальной оценке карт и простой оператора при транспортировке карт.

С целью повышения производительности при сортировке в предлагаемом устройстве между просмотровой кассетой и барабаном с ячейками установлена кассета задержки карт, содержащая шторку с приводом и схему блокировки привода, электрически связанную со схемой останова барабана.

На фиг. 1 показано предлагаемое устройство, общий вид; на фиг. 2 — электрическая схема блокировки привода.

Устройство состоит из бункера 1, механизма подачи 2, просмотровой кассеты 3, привода 4 шторки просмотровой кассеты, кассеты задержки 5, привода 6 шторки кассеты задержки, барабана 7 с ячейками, электродвигателя 8 привода барабана, выключателей 9, клавишей 10 с рычагами, клиновых упоров 11 на барабане и электрической схемы блокировки привода, на которой указаны параллельно включенные между собой следующие цепи последовательного соединения: замыкающий контакт 12 пускателя механизма подачи и замыкающий контакт 13 пускателя фотоэлемента просмотровой кассеты, пускатель 14 механизма подачи, замыкающий контакт 15 пускателя фотоэлемента просмотровой кассеты и

10 размыкающий контакт 16 пускателя привода просмотровой кассеты; размыкающий контакт

17 пускателя фотоэлемента просмотровой кассеты, пускателя 18; пускатель 19 фотоэлемента просмотровой кассеты; замыкающие кон15 такты 20, соединенные между собой параллельно в количестве, равном числу клавишей с рычагами, пускатель 21 электродвигателя привода барабана, пускатель 22 привода шторки просмотровой кассеты, размыкаю2() щий контакт 23 пускателя 18 и размыкающий контакт 24 пускателя привода шторки кассеты задержки; замыкающий контакт 25 пускателя привода, шторки просмотровой кассеты и привод 4; размыкающие контакты 26, механиче25 ски соединенные с клавишами 10, размыкающий контакт 27 пускателя электродвигателя привода барабана, пускатель 28 привода шторки кассеты задержки и замыкающий контакт 29, управляемый фотоэлементом касЗО сеты задержки; замыкающий контакт 30 пус461037 кателя привода шторки кассеты задержки и привод 6.

Устройство работает следующим образом. После просмотра карты нажимают клавишу, соответствующую ячейке барабана, при этом выдвигается рычаг этой клавиши и одновременно замыкается контакт 20 и размыкается контакт 26, пускатель 21 включает электродвигатель привода барабана, который начинает вращаться, и одновременно пускатель 22 включает привод шторки просмотровой кассеты. Шторка открывается и карта падает в кассету задержки, при этом замыкается контакт 29, а фотоэлемент просмотровой кассеты через пускатель 19 размыкает контакт 17 и замыкает контакт 15, пускатель 18 аналогично переключает контакты 24 и 13, а пускатель 22 размыкает контакт 25 и привод

4 возвращает шторки в закрытое положение.

Одновременно пускатель 22 замыкает контакт

16 и пускатель 14 включает электродвигатель механизма подачи, который направляет новую карту в просмотровую кассету, затем по сигналу фотоэлемента пускатель 19 переключает контакты 15 и 17 в исходное положение, цепь пускателя 14 размыкается и двигатель механизма подачи останавливается. С этого момента начинают просматривать новую карту.

Продолжающий вращаться барабан движется до тех пор, пока клиновой упор нажмет на рычаг клавиши и возвратит его в исходное положение, при котором разомкнется контакт 20 в цепи пускателя 21 и замкнется контакт 26 в цепи пускателя 28, электродвигатель привода барабана остановится, а пускатель 21 замкнег контакт 37, находящийся в цепи пускателя 28, который, в свою очередь, замкнет контакт 30 и включит привод шторки задержки. Привод повернет эту шторку и карта упадет в ячейку

И барабана, после этого разомкнется контакт

29, затем пускатель 28 разомкнет контакт 30 и привод 6 возвратит шторки в закрытое положение. Устройство подготовлено к повторению цикла сортировки.

Предмет изобретения

Устройство для сортировки некодированных

20 карт, содержащее бункер, механизм подачи, просмотровую кассету с фотоэлементом, поворотный барабан с ячейками и электромеханическую схему управления приводом и остановом барабана, отличающееся тем, что, с

25 целью повышения его производительности, между просмотровой кассетой и барабаном с ячейками установлена кассета задержки карт, содержащая шторку с приводом и схему блокировки ее привода, электрически связанную

ЗО со схемой останова барабана.
