Устройство для крепления монорельса
Иллюстрации
Реферат

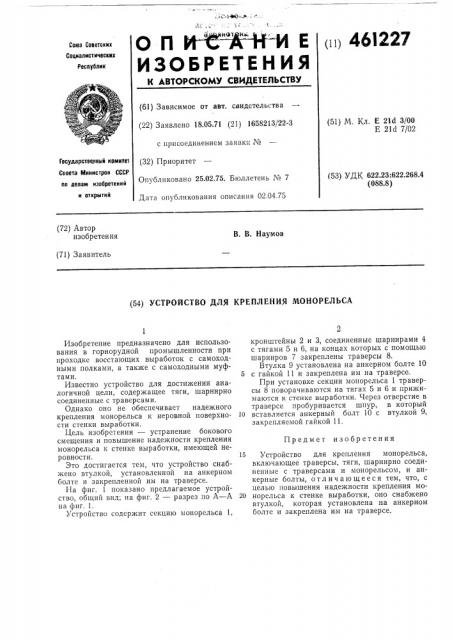

(п1 46!227
О П И Е
ИЗОБРЕТЕН Ия
Союз Советскик
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 18.05.71 (21) 1658213/22-3 (51) М. Кл. Е 21d 3/00
Е 21d 7/02 с присоединением заявки № (32) Приоритет
Опубликовано 25.02.75. Бюллетень ¹ 7
Государственный комитет
Совета Министров СССР по делам изобретений и открытий (53) УДК 622.23:622.268.4 (088.8) Дата опубликования описания 02.04.75 (72) Автор изобретения
В. В. Наумов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ МОНОРЕЛЬСА
Предмет изобретения
Изобретение предназначено для использования в горнорудной промышленности при проходке восстающих выработок с самоходными полками, а также с самоходными муфтами.
Известно устройство для достижения аналогичной цели, содержащее тяги, шарнирно соединенные с траверсами.
Однако оно не обеспечивает надежного крепления монорельса к неровной поверхности стенки выработки.
Цель изобретения — устранение бокового смещения и повышение надежности крепления монорельса к стенке выработки, имеющей неровности.
Это достигается тем, что устройство снабжено втулкой, установленной на анкерном болте и закрепленной им на траверсе.
На фиг. 1 показано предлагаемое устройство, общий вид; на фиг. 2 — разрез по А — А па фиг. 1.
Устройство содержит секцию монорельса 1, кронштейны 2 и 3, соединенные шарнирами 4 с тягами 5 и 6, на концах которых с помощью шарниров 7 закреплены траверсы 8.
Втулка 9 установлена на анкерном болте 10
5 с гайкой 11 и закреплена им на траверсе.
При установке секции монорельса 1 траверсы 8 поворачиваются на тягах 5 и 6 и прижимаются к стенке выработки. Через отверстие в траверсе пробуривается шпур, в который
10 вставляется анкерный болт 10 с втулкой 9, закрепляемой гайкой 11.
15 Устройство для крепления монорельса, включающее траверсы, тяги, шарнирно соединенные с траверсами и монорельсом, и анкерные болты, отличающееся тем, что, с целью повышения надежности крепления мо20 норельса к стенке выработки, оно снабжено втулкой, которая установлена на анкерном болте и закреплена им на траверсе.
