(и) 46 13",Й

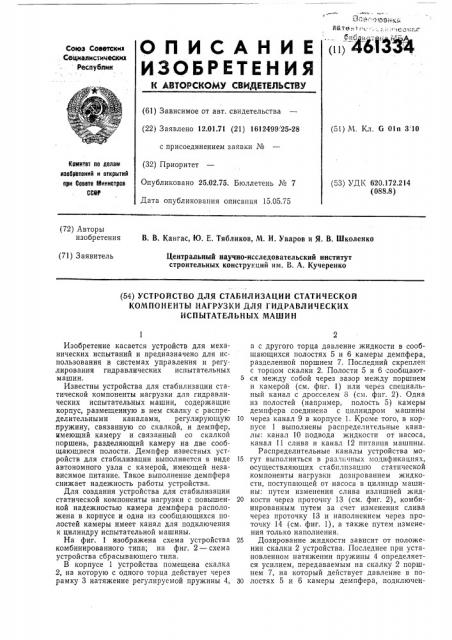

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советеких. Сециалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 12.01.71 (21) 1612499, 25-28 с присоединением заявки № (32) Приоритет

Опубликовано 25.02.75. Бюллетень № 7

Дата опубликования описания 15.05.75 (51) М. Кл. G 01п 3. 10

Комитет по делам иаобрвтоннй и открытий прн Совете Министров

СССР (53) УДК 620.172.214 (088.8) (72) Авторы изобретения

В, В. Кангас, Ю. Е. Тябликов, М. И. Уваров и Я. В. Школенко (71) Заявитель

Центральный научно-исследовательский институт строительных конструкций им. В. А. Кучеренко (54) УСТРОЙСТВО ДЛЯ СТАБИЛИЗАЦИИ СТАТИЧЕСКОЙ

КОМПОНЕНТЫ НАГРУЗКИ ДЛЯ ГИДРАВЛИЧЕСКИХ

ИСПЫТАТЕЛЬНЫХ МАШИН

Изобретение касается устройств для механических испытаний и предназначено для использования в системах управления и регулирования гидравлических испытательных машин.

Известны устройства для стабилизации статической компоненты нагрузки для гидравлических испытательных машин, содержащие корпус, размещенную в нем скалку с распределительными каналами, регулирующую пружину, связанную со скалкой, и демпфер, имеющий камеру и связанный со скалкой поршень, разделяющий камеру на две сообщающиеся полости. Демпфер известных устройств для стабилизации выполняется в виде автономного узла с камерой, имеющей независимое питание. Такое выполнение демпфера снижает надежность работы устройства.

Для создания устройства для стабилизации статической компоненты нагрузки с повышенной надежностью камера демпфера расположена в корпусе и одна из сообщающихся полостей камеры имеет канал для подключения к цилиндру испытательной машины.

На фиг. 1 изображена схема устройства комбинированного типа; на фиг. 2 — схема устройства сбрасывающего типа.

В корпусе 1 устройства помещена скалка

2, на которую с одного торца действует через рамку 3 натяжение регулируемой пружины 4, 2 а с другого торца давление жидкости в сообщающихся полостях 5 и 6 камеры демпфера, разделенной поршнем 7. Последний скреплен с торцом скалки 2. Полости 5 и 6 "ообщают5 ся между собой через зазор между поршнем и камерой (см. фиг. 1) или через специальный канал с дросселем 8 (см. фиг. 2). Одна из полостей (например, полость 5) камеры демпфера соединена с цилиндром машины

10 через канал 9 в корпусе 1. Кроме того, в корпусе 1 выполнены распределительные каналы: канал 10 подвода жидкости от насоса, канал 11 слива и канал 12 питания машины.

Распределительные каналы устройства мо15 гут выполняться в различных модификациях, осуществляющих стабилизацию статической компоненты нагрузки дозированием жидкости, поступающей от насоса в цилиндр машины: путем изменения слива излишней жид20 кости через проточку 13 (см. фиг. 2), комбинированным путем за счет изменения слива через проточку 13 и наполнением через проточку 14 (см. фиг. 1), а также путем изменения только наполнения.

25 Дозирование жидкости зависит от положения скалки 2 устройства. Последнее при установленном натяжении пружины 4 определяется усилием, передаваемым на скалку 2 поршнем 7, на который действует давление в по30 лостях 5 и 6 камеры демпфера, подключен461334 ной к цилиндру машины. Статическая компонента давления за счет разности площадей сечения полостей 5 и 6 создает продольное усилие на скалке 2, уравновешивающее натяжение пружины 4. При этом сопротивления в зазоре между поршнем 7 и камерой демпфера (см. фиг. 1) или в дросселе 8 (см. фиг. 2) не создает препятствий медленному перемещению скалки 2 в равновесное состояние, достигаемое за счет дозирования жидкости распределительными каналами. В то же время эти сопротивления гасят колебания скалки 2, которые могут возникнуть от переменного усилия на поршне 7 под действием динамической компоненты давления в цилиндре машины и подключенной к нему полости 5. По этому распределительные каналы устройства изменяют дозировку жидкости лишь при отклонении от установленного натяжения пружины 4 значения статической компоненты нагрузки, осуществляя ее стабилизацию в испытательной машине.

Использование устройства с той или иной модификацией распределительных каналов

4 определяется системой питания машины. При индивидуальном питании используется модификация, дозирующая поступление жидкости в цилиндр изменением слива; при групповом независимом — изменением наполнения; при групповом взаимосвязанном внешней системой — комбинированным изменением слива и наполнения.

I0

Предмет изобретения

Устройство для стабилизации статической компоненты нагрузки для гидравлических испытательных машин, содержащее корпус, 15 размещенную в нем скалку с распределительными каналами, регулирующую пружину, связанную со скалкой, и демпфер, имеющий камеру и связанный со скалкой поршень, разделяющий камеру на две сообщающиеся по20 лости, отличающееся тем, что, с целью по вышения надежности, камера демпфера расположена в корпусе и одна из сообщающихся полостей камеры имеет канал для подключения к цилиндру испытательной машины.
