Реферат

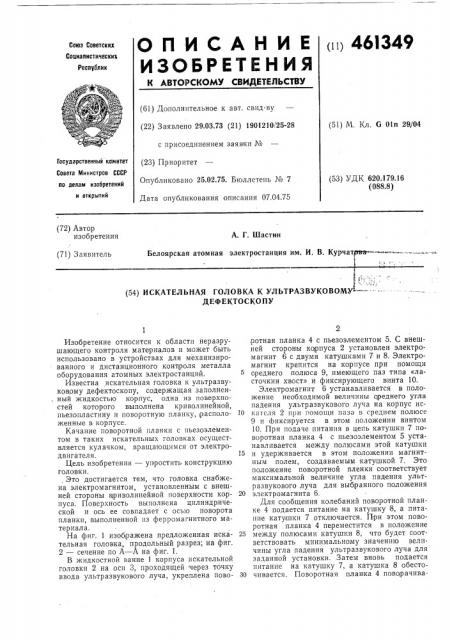

ОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

) 461349

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 29.03.73 (21) 1901210t25-28 с присоединением заявки № (51) М. Кл. G Oln 29J04

Совета Министров СССР

IIo делам изобретений и открытий

Опубликовано 25.02.75. Бюллетень ¹ 7

Дата опубликования описания 07.04.75 (53) УДК 620Л79.16 (088.8) (72) Автор изобретения

А. Г. Шастин (71) Заявитель

Белоярская атомная электростанция им. И. В. Курчатряа — —— (;-. т (54) ИСКАТЕЛЬНАЯ ГОЛОВКА К УЛЬТРАЗВУКОВОМУ- — -- .

ДЕФЕКТОСКОПУ

ГосУдаРственный комитет (23) Приоритет

Изобретение относится к области неразрушающего контроля материалов и может быть использовано в устройствах для механизированного и дистанционного контроля металла оборудования атомных электростанций.

Известна искательная головка к ультразвуковому дефектоскопу, содержащая заполненный жидкостью корпус, одна из поверхностей которого выполнена криволинейной, пьезопластину и поворотную планку, 1расположенные в корпусе.

Качание поворотной планки с пьезоэлементом в таких искательных головках осуществляется кулачком, вращающимся от электродвигателя.

Цель изобретения — упростить конструкцию головки.

Это достигается тем, что головка снабжена электромагнитом, установленным с внешней стороны криволинейной поверхности корпуса. Поверхность выполнена цилиндрической и ось ее совпадает с ocb;o поворота планки, выполненной из ферромагнитного материала.

На фиг. 1 изображена предложенная искательная головка, продольный разрез; на фиг.

2 — сечение по А — А на фиг. 1.

В жидкостной ванне 1 корпуса искательной головки 2 на оси 3, проходящей через точку ввода ультразвукового луча, укреплена пово,ротная планка 4 с пьезоэлементом 5. С внешней стороны корпуса 2 установлен электромагнит 6 с двумя катушками 7 и 8. Электромагнит крепится на корпусе при помощи среднего полюса 9, имеющего паз типа «ласточкин хвост» и фиксирующего винта 10.

Электромагнит 6 устанавливается в положение необходимой величины цреднего угла падения ультразвукового луча на корпус ucI0 катсля 2 при помощи паза в среднем полюсе

9 и Фиксируется в этом положении винтом

10. При подаче питания в цепь катушки 7 поворотная планка 4 с пьезоэлементом 5 устанавливается между полюсами этой катушки

15 и удерживается в этом положении магнитным полем, создаваемым катушкой 7. Это положение поворотной пленки соответствует максимальной величине угла падения ультразвукового луча для выбранного положения

20 электромагнита 6.

Для сообщения колебаний поворотной планке 4 подается питание на катушку 8, а питание катушки 7 отключается. П!ри этом поворотная планка 4 переместится в положение

25 между полюсами катушки 8, что будет соответствовать минимальному значению величины угла падения ультразвукового луча для заданной установки. Затем вновь подается питание на катушку 7, а катушка 8 обесто30 чивается, Поворотная планка 4 пово рачива461349

Предмет изобретения

Составитель А. Вопилкин

Редактор Л. Народная

Техред В. Рыбакова Корректор О. Тюрина

Заказ 831/9 Изд. № 437 Тираж 902 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 ется относительно оси 3 в жидкостной ванне

1 снова в положение максимального угла падения ультразвукового луча и т. д.

Скорость перемещения поворотной планки

4 и частота ее колебаний относительно сред- 5 него положения определяются формой и i частотой импульсов напряжения, питающих катушки, которые выдаются специальным гене ратором импульсов.

Перенастройка искательной головки на но- 10 вую величину среднего угла падения ультразвукового луча производится смещением электромагнита 6 в новое положение относительно корпуса 2, для чего на корпусе нанесена специальная шкала. 15

Искательная головка к ультразвуковому дефектоскопу, содержащая заполненный жидкостью корпус, одна из поверхностей которого выполнена криволинейной, пьезопластину и поворотную планку, расположенные в корпусе, отличающаяся тем, что, с целью упрощения конструкции, она снабжена элекцромагнитом, установленным с внешней стороны криволинейной поверхности корпуса, поверхность выполнена цилиндрической и ось ее совпадает с осью поворота планки, которая изготовлена из ферромагнитного материала.
