Реферат



о и и с л"и"тге

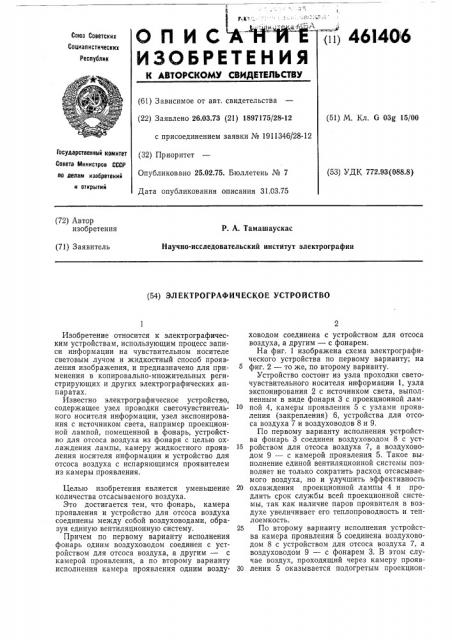

ИЗОБРЕТЕНИЯ (и) 46140 6

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 26.03.73 (21) 1897175/28-12 (51) М, Кл. G 03g 15/00 с присоединением заявки № 1911346/28-12

Государственный комитет

Совета Министров СССР (32) Приоритет

Опубликовано 25.02.75. Бюллетень № 7

Дата опубликования описания 31.03.75 (53) УДК 772.93(088.8) по делам изобретений и открытий (72) Автор изобретения

Р. А. Тамашаускас

Научно-исследовательский институт электрографии (71) Заявитель (54) ЭЛЕКТРОГРАФИЧЕСКОЕ УСТРОИСТВО

Изобретение относится к электрографическим устройствам, использующим процесс записи информации на чувствительном носителе световым лучом и жидкостный способ проявления изображения, и предназначено для применения в копировально-множительных регистрирующих и других электрографических аппаратахх.

Известно электрографическое устройство, содержащее узел проводки светочувствительного носителя информации, узел экспонирования с источником света, например проекционной лампой, помещенной в фонарь, устройство для отсоса воздуха из фонаря с целью охлаждения лампы, камеру жидкостного проявления носителя информации и устройство для отсоса воздуха с испаряющимся проявителем из камеры проявления.

Целью изобретения является уменьшение количества отсасываемого воздуха.

Это достигается тем, что фонарь, камера проявления и устройство для отсоса воздуха соединены между собой воздуховодами, образуя единую вентиляционную систему.

Причем по первому варианту исполнения фонарь одним воздуховодом соединен с устройством для отсоса воздуха, а другим — с камерой проявления, а по второму варианту исполнения камера проявления одним воздуховодом соединена с устройством для отсоса воздуха, а другим — с фонарем.

На фиг. 1 изображена схема электрографического устройства по первому варианту; на

5 фиг. 2 — то же, по второму варианту.

Устройство состоит из узла проходки светочувствительного носителя информации 1, узла экспонирования 2 с источником света, выполненным в виде фонаря 3 с проекционной лампой 4, камеры проявления 5 с узлами проявления (закрепления) 6, устройства для отсоса воздуха 7 и воздуховодов 8 и 9.

По первому варианту исполнения устройства фонарь 3 соединен воздуховодом 8 с уст15 ройством для отсоса воздуха 7, а воздуховодом 9 — с камерой проявления 5. Такое выполнение единой вентиляционной системы позволяет не только сократить расход отсасываемого воздуха, но и улучшить эффективность

20 охлаждения проекционной лампы 4 и продлить срок службы всей проекционной системы, так как наличие паров проявителя в воздухе увеличивает его теплопроводность и теплоемкость.

25 По второму варианту исполнения устройства камера проявления 5 соединена воздуховодом 8 с устройством для отсоса воздуха 7, а воздуховодом 9 — с фонарем 3. В этом случае воздух, проходящий через камеру прояв30 ления 5 оказывается подогретым проекцион461406 ной лампой 4, в результате чего уменьшается время сушки носителя информации 1 и, как следствие этого, увеличивается скорость вывода информации.

Информация, записанная световым лучом в узле экспонирования 2 на светочувствительный носитель информации 1, проявляется в каьщре .проявления 5 узлами проявления (закрепления) 6.

По первому варианту пары проявителя вместе с воздухом отсасываются из камеры 5 по воздуховоду 9 через фонарь 3 проекционной лампы 4 и по воздуховоду 8 — устройством для отсоса воздуха 7, а по второму варианту носитель информации 1 сушится отсасываемым устройством 7 по воздуховоду 8 через камеру проявления 5 относительно теплым воздухом, поступающим по воздуховоду 9 из фонаря 3 проекционной лампы 4. Для уменьшения потерь воздуха в вентиляционной системе по второму варианту носитель информации 1 вводится в камеру проявления 5 и выводится из нее через уплотнения 10.

Предмет изобретения

1. Электрографическое устройство, содержащее узел проводки светочувствительного носителя информации, узел экспонирования с источником света, выполненным в виде фонаря с проекционной лампой, камеру жидкостного проявления носителя информации и устройство для отсоса воздуха, о тл и ч а ю щ ее с я тем, что, с целью уменьшения количества отсасываемого воздуха, фонарь, камера проявления и устройство для отсоса воздуха соединены между собой воздуховодами, образуя единую вентиляционную систему.

15 2. Устройство по п. 1, отл и ч а ю ще ес я тем, что фонарь одним воздуховодом соединен с устройством для отсоса воздуха, а другим— с камерой проявления.

3. Устройство по п. 1, отлич ающееся

20 тем, что камера проявления одним воздухом соединена с устройством для отсоса воздуха, а другим — с фонарем.

Приоритет по п. 3 исчислять от 16.04.73.
