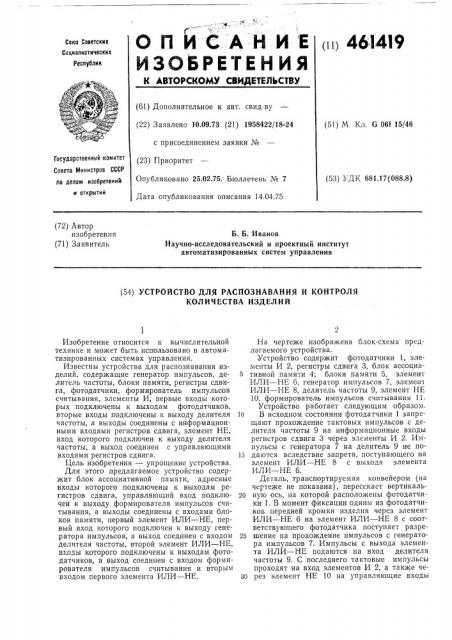

ОПЙСАНИ Е

ИЗОЬРЕТЕН Ия п1 461419

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 10.09.73 (21) 1958422/18-24 с присоединением заявки № (23) Приоритет

Опубликовано 25.02.75. Бюллетень № 7

Дата опубликования описания 14.04.75 (51) М. Кл. G 06f 15/46

Государственный комитет

Совета Министров СССР по делам изобретений (53) УДК 681.17(088.8) и открытий (72) Автор изобретения (71) Заявитель

Б. Б. Иванов

Научно-исследовательский и проектный институт автоматизированных систем управления (54) УСТРОЙСТВО ДЛЯ РАСПОЗНАВАНИЯ И КОНТРОЛЯ

КОЛИЧЕСТВА ИЗДЕЛИЙ

Изобретение относится к вычислительной технике и может быть использовано в автоматизированных системах управления.

Известны устройства для распознавания изделий, содержащие генератор импульсов, делитель частоты, блоки памяти, регистры сдвига, фотодатчики, формирователь импульсов считывания, элементы И, первые входы которых подключены к выходам фотодатчиков, вторые входы подключены к выходу делителя частоты, а выходы соединены с информационными входами регистров сдвига, элемент НЕ, вход которого подключен к выходу делителя частоты, а выход соединен с управляющими входами регистров сдвига.

Цель изобретения — упрощение устройства.

Для этого предлагаемое устройство содержит блок ассоциативной памяти, адресные входы которого подключены к выходам регистров сдвига, управляющий вход подключен к выходу формирователя импульсов считывания, а выходы соединены с входами блоков памяти, первый элемент ИЛИ вЂ” НЕ, первый вход которого подключен к выходу генератора импульсов, а выход соединен с входом делителя частоты, второй элемент ИЛИ вЂ” НЕ, входы которого подключены к выходам фотодатчиков, а выход соединен с входом формирователя импульсов считывания и вторым входом первого элемента ИЛИ вЂ” НЕ.

На чертеже изображена блок-схема предлагаемого устройства.

Устройство содержит фотодатчики 1, элементы И 2, регистры сдвига 3, блок ассоциа5 тинной памяти 4; блоки памяти 5, элемент

ИЛИ вЂ” НЕ 6, генератор импульсов 7, элеменз

ИЛИ вЂ” НЕ 8, делитель частоты 9, элемент НЕ

10, формирователь импульсов считывания 11.

Устройство работает следующим образом.

10 В исходном состоянии фотодатчики 1 запрещают прохождение тактовых импульсов с делителя частоты 9 на информационные входы регистров сдвига 3 через элементы И 2. Импульсы с генератора 7 на делитель 9 не по15 даются вследствие запрета, поступающего на элемент ИЛИ вЂ” НЕ 8 с выхода элемента

ИЛИ вЂ” НЕ 6.

Деталь, транспортируемая конвейером (на чертеже не показана), пересекает вертикаль20 ную ось, на которой расположены фотодатчики 1. В момент фиксации одним из фотодатчикоь передней кромки изделия через элемент

ИЛИ вЂ” НЕ б на элемент ИЛИ вЂ” НЕ 8 с соответствующего фотодатчика поступает разре25 шение на прохождение импульсов с генератора импульсов 7. Импульсы с выхода элемента ИЛИ вЂ” НЕ подаются на вход делителя частоты 9. С последнего тактовые импульсы проходят на вход элементов И 2, а также чез0 рез элемент HE 10 на управляющие входы

4о1419

Предмет изобретения

1 1

1 (»

Составитель Л. Лысиков

Техред Е. Борисова

Корректоры: Е. Давыдкина и В. Дод

Редактор Т. Иванова

Заказ 1125/14 Изд. ¹ 419 Тираж 679 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раугпская паб.. д. 4/5

Типография, пр. Сапунова, 2 регистров сдвига 3. На другие входы элементов И 2 поступают сигналы с фотодатчиков 1 (в случае фиксации или перемещения издслия). С выхода элементов И 2 тактовые импульсы поступают на запись «единицы» в первые разряды регистров сдвига 3, при этом запись «единицы» осуществляется передними, а сдвиг — задними фронтами тактовых импульсов. Когда все фотодатчики 1 перестают фиксировать изделие, поступает запрет на элемент ИЛИ вЂ” НЕ 8, а формироватсль 11 выдает сигнал в блок ассоциативной памяти 4.

Этот блок осуществляет поиск по коду, записанному на регистрах сдвига 3, нужного блока памяти 5, который записывает «единицу» информации.

Устройство для распознавания и контроля количества изделий, содержащее генератор импульсов, делитель частоты, блоки памяти, регистры сдвига, фотодатчики, формирователь импульсов считывания, элементы И, первые входы которых подключены к выходам фотодатчиков, вторые входы подключены к выходу делителя частоты, а выходы соединены с информационными входами регистров сдвига, элементы НЕ, вход которого подключен к выходу делителя частоты, а выход соединен с управляющими входами регистров сдвига, отличающееся тем, что, с целью упро1п щения устройства, оно содержит блок ассоциативной памяти, адресные входы которого подключены к выходам регистров сдвига, управляющий вход подключен к выходу формирователя импульсов считывания, а выходы

15 соединены с входами блоков памяти, первый

=-,÷åìåHò ИЛИ вЂ” НЕ, первый вход которого подключен к выходу генератора импульсов, а выход соединен с входом делителя частоты, второй элемент ИЛИ вЂ” HE, входы которого подключены к выходам фотодатчиков, а выход соединен с входом формирователя импульсов считывания и вторым входом первого элемента ИЛИ вЂ” НЕ,
