Электрооптический сверхвысокочастотный дальномер

Электрооптический сверхвысокочастотный дальномер

Иллюстрации

Показать все

Реферат



..а

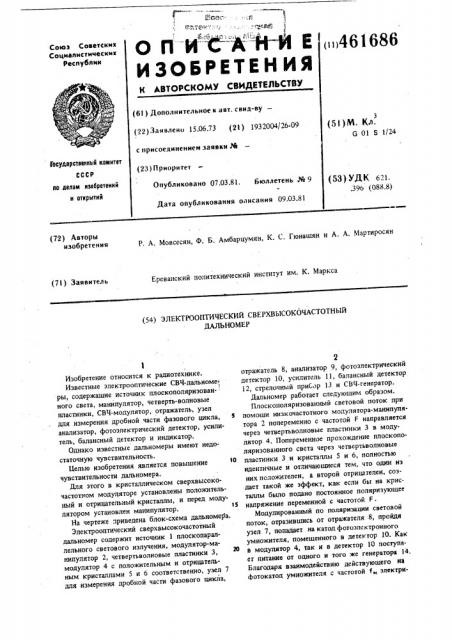

О П -"А "Й-Й Е

ИЗОБРЕТЕНИЯ (ц461 686

Союз Советски к

Соцмалистнчесыык

Реслублмы

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 15.06.73 (21) 1932004/26-09 с присоединением заявки Ж (28) Приоритет

{51)М. Кл.

G 01 $1(24

1ооударствеииый комитет

СССР по делам изобретеиий и открытий

Опубликовано 07,03.81. бюллетень Рй 9

llàòà опубликования описания 09.03.81

{53) УДК 621.,396 (088.8) (72) Авторы изобретения

Р. А. Мовсесян, Ф. Б. Амбарцумян, К. С, Гюнашян и А, А. Мартиросян

Ереванский политехнический институт им. К. Маркса (71) Заявитель (54) ЭЛЕКТРООПТИЧЕСКИЙ СВЕРХВЫСОКОЧАСТОТНЫЙ

ДАЛЬНОМЕР

Изобретение относится к радиотехнике.

Известные электрооптические СВЧ-дальиоме ры, содержашие источник плоскополяризоваи- ного света, манипулятор, четверть-волновые пластинки, СВЧ-модулятор, отражатель, узел для измерения дробной части фазового цикла, анализатор, фотоэлектрический детектор, усилитель, балансный детектор и индикатор.

Однако известные дальномеры имеют недостаточную чувствительность.

Иелью изобретения является повышение чувствительности дальномера.

Для этого в кристаллическом сверхвысокочастотном модуляторе установлены положительный и отрицательный кристаллы, и перед модулятором установлен манипулятор.

На чертеже приведена блок-схема дальномера.

Электрооптический сверхвысокочастотный дальномер содержит источник 1 плоскопараллельного светового излучения, модулятор-манипулятор 2, четвертьволновые пластинки 3, модулятор 4 с положительным и отрицательным кристаллами 5 и 6 соответственно, узел 7 для измерения дробной части фазового цикла, отражатель 8, анализатор 9, фотоэлектрический детектор 10, усилитель 11, балансный детектор

12, стрелочный прибор 13 н СВЧ-генератор.

Дальномер работает следующим образом.

Плоскополяризованный световой поток при помоши низкочастотного модулятора-манипулятора 2 попеременно с частотой F направляется через четвертьволновые пластинки 3 в модулятор 4. Попеременное прохождение плоскополяризованного света через четвертьволновые пластинки 3 и кристаллы 5 и 6, полностью идентичные и отличающиеся тем, что один из них положителен, а второй отрицателен, создает такой же эффект, как если бы на кристаллы было подано постоянное поляризуюшее напряжение переменной с частотой F

Модулированный по поляризации световой поток, отразившись от отражателя 8, пройдя узел 7, попадает на катод фотоэлсктронного умиожителя, помешенного в детектор 10. Как в модулятор 4, так и в детектор 10 поступает питание от одного и того же генераторе 14.

Благодаря взаимодействию действуюшего на

Фотокатод умножителя с частотой 1„электри461686

Составитель А. Туляков

Техред Л. Пекарь Корректор М, Демчик

Редактор ) i. l оп» ци на

Заказ 564/7 Тираж 732 Подписное

В11ИИПИ Государственного комитета СССР по делам изобретений и открытии

11303 . Москва, Ж-35, Раушская иаб., д. 4/5

Филиал Ifllll "Патент", г. Ужгород, ул. Проектная, 4

3 ческого поля детектора 10 и амплитудно-моду лированног» с частот)Fl F i.вс оеого потока, прошедшего дистанцию, на выходе фотоэлектронного умножителя течет ток.

Прн помощи усилителя 11 выделяется состав ляющая тока на низкой частоте (F — частота манипуляции), на которой при помощи балансного детектора 12 и стрелочного прибора 13 ведут измерения.

Таким образом, возможность повышения частоты манипуляции до нужных значений позволяет получить высокие точности при обработке сигналов на частоте манипуляции, 4

Формула изобретения

Злектрооптический сверхвысокочастотный дальномер, содержащий источник плоскополяризованного света, манипулятор, четвертьволновые пластинки, сверхвысокочасто ный модулятор, отражатель, узел для измерения дробной части фазового цикла, анализатор, фотоэлектрический детектор, усилитель, балансный детектор и индикатор, о т л и ч а ю щ и йс я тем, что, с целью повышения чувствительности, в кристаллическом сверхвысокочастотном модуляторе установлены положительный и отрицательный кристаллы, а перед модулятором установлен манипулятор.
