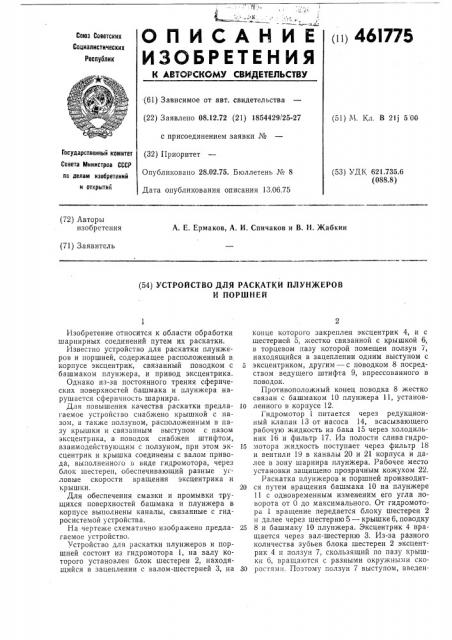

О П И С А Н И Е (ii) 46!775

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 08.12.72 (21) 1854429/25-27 с присоединением заявки № (32) Приоритет

Опубликовано 28.02,75. Бюллетень № 8

Дата опубликования описания 13.06.75 (51) М. Кл. В 21j 5 00

Государственный комитет

Совета Министров СССР по делам изобретений и открытии (53) УДК 621.735.6 (088.8) (72) Авторы изобретения

А. E Ермаков, А. H. Спичаков и В. Н. Жабкин (71) Заявитель (54) УСТРОЙСТВО ДЛЯ РАСКАТКИ ПЛУНЖЕРОВ

И ПОРШНЕЙ

Изобретение относится к области обработки шарнирных соединений путем их раскатки.

Известно устройство для раскатки плунжеров и поршней, содержащее расположенный в корпусе эксцентрик, связанный поводком с башмаком плунжера, и привод эксцентрика.

Однако из-за постоянного трения сферических поверхностей башмака и плунжера нарушается сферичность шарнира.

Для повышения качества раскатки предлагаемое устройство снабжено крышкой с пазом, а также ползуном, расположенным в пазу крышки и связанным выступом с пазом эксцентрика, а поводок снабжен штифтом, взаимодействую цим с ползуном, при этом эксцентрик и крышка соединены с валом привода, выполненного в виде гидромотора, через блок шестерен, ооеспечивающий разные угловые скорости вр ащения эксцентрика и крышки.

Для обеспечения смазки и промывки трущихся поверхностей башмака и плунжера в корпусе выполнены каналы, связанные с гидросистемой устройства.

На чертеже схематично изображено предлагаемое устройство.

Устройство для раскатки плунжеров и поршней состоит из гидромотора 1, на валу которого установлен блок шестерен 2, находящийся в зацеплении с валом-шестерней 3, на конце которого закреплен эксцентрик 4, и с шестерней 5, жестко связанной с крышкой 6, в торцевом пазу которой помещен ползун 7, находящийся в зацеплении одним выступом с эксцентриком, другим с поводком 8 посредством ведущего штифта 9, впрессованного в поводок.

Противоположный конец поводка 8 жестко связан с башмаком 10 плунжера 11, установ10 ленного в корпусе 12.

Гидромотор 1 питается через редукционный клапан 13 от насоса 14, всасывающего рабочую жидкость из бака 15 через холодильник 16 и фильтр 17. Из полости слива гидро15 мотора жидкость поступает через фильтр 18 и вентили 19 в каналы 20 и 21 корпуса и далее в зону шарнира плунжера. Рабочее место установки защищено прозрачным кожухом 22.

Раскатка плунжеров и поршней производит20 ся путем вращения башмака 10 на плунжере

11 с одновременным измененим его угла поворота от 0 до максимального. От гидромотора 1 вращение передается блоку шестерен 2 и далее через шестерню 5 — крышке 6, поводку

25 8 и башмаку 10 плунжера. Эксцентрик 4 вращается через вал-шестерню 3. Из-за разного количества зубьев блока шестерен 2 эксцентрик 4 и ползун 7, скользящий по пазу крышки 6, вращаются с разными окружными ско30 ростямп. Поэтому ползун 7 выступом, введен461775

Составитель А. Сафонов

Техред Т. Курилко

Редактор Н. Суханова

Корректор А. Дзесова

Заказ 1380/12 Изд. Кз 1288 Тираж 966 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 ным в эксцентричный торцевой паз эксцентрика 4, перемещается по пазу крышки б, автоматически изменяя угол поворота башмака на плунжере или поршня на штоке от 0 до максимального. Скорость вращения гидромотора изменяется клапаном 13 бесступенчато.

Промывка трущихся сферических поверхностей башмака и плунжера или поршня и штока при раскатке производится рабочей жидкостью, поступающей из полости слива гидромотора 1 через фильтр 17 по двум каналам 20 и 21, выполненным в корпусе 12, как во внутреннюю, так и на наружную поверхности плун>кера.

B начальный момент раскатки для ускорения процесса жидкость во внутреннюю полость плунжера не подается, каналы 20 и 21 полностью перекрываются вентилями 19.

B конце раскатки частично перекрывается канал подачи жидкости на наружную поверхность и полностью открывается канал подачи жидкости во внутреннюю полость плунжера.

Отработанная жидкость сливается в бак 15.

Предмет изобретения

1. Устройство для раскатки плунжеров и поршней, содержащее расположенный в корпусе эксцентрик, связанный поводком с башмаком плунжера, и привод эксцентрика, от10 лич а ющееся тем, что, с целью повышения качества раскатки, оно снабжено крышкой с пазом, а также ползуном, располо>кенным в пазу крышки и связанным выступом с пазом эксцентрика, а поводок снабжен штифтом, 15 взаимодействующим с ползуном, при этом эксцентрик и крышка соединены через блок шестерен с валом привода, выполненного в виде гидромотора.

2. Устройство по п. 1, о тл и ч а ю ще ес я

20 тем, что, с целью принудительной подачи жидкости, в корпусе выполнены каналы.
