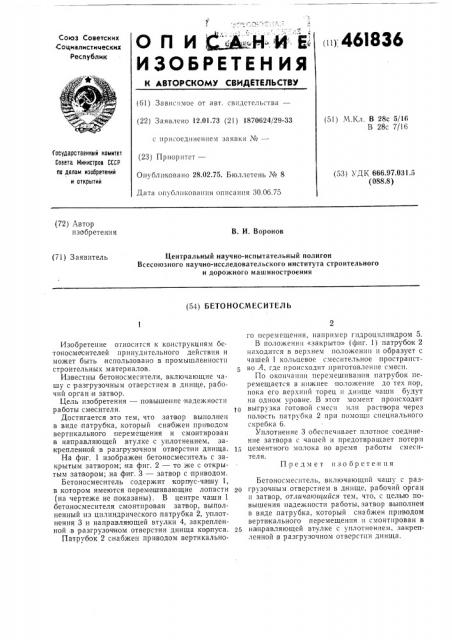

О П И (",4 Н-И Е ) 46I836

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидстельства— (22) Заявлено 12.01.73 (21) 1870624/29-33 (51) М.Кл. В 28с 5/16

В 28с 7/16 с присоединением заявки №вЂ”

Государственный номитет

Совета Министров СССР по делам изобретений и открытий (23) Приоритет—

Опубликовано 28.02.75. Бюллетень № 8 (53) УДК 666 97 031 5 (088.8) Дата опубликования описания 30.06.75 (72) Автор изобретения

В. И. Воронов (71) Заявитель

Центральный научно-испытательный полигон

Всесоюзного научно-исследовательского института строительного и дорожного машиностроения (54) БЕТОНОСМЕСИТЕЛЬ

Предмет изобретения

Изобретение относится к конструкциям бетоносмесителей принудительного действия и может быть использовано в промышленности строительных материалов.

Известны бетоносмесители, включающие чашу с разгрузочным отверстием в днище, раоочий орган,и затвор.

Цель изобретения — повышение надежности работы смесителя.

Достигается это тем, что затвор выполнен в виде патрубка, который сна бжен приводом вертикального перемещения и смонтирован в направляющей втулке с уплотнением, закрепленной в разгрузочном отверстии днища.

На фиг. 1 изображен бетоносмеситель с закрытым затвором; на фиг. 2 — то же с открытым затвором;,на фиг. 3 — затвор с приводом.

Бетоносмеситель содержит корпус-чавпу 1, в котором имеются перемешивающие лопасти (на чертеже не,показаны). В центре чаши 1 бетоносмесителя смонтирован затвор, выполненный .из цилиндрического патрубка 2, уплотнения 3 и направляющей втулки 4, закрепленной в разгрузочном отверстии днища корпуса.

Патрубок 2 снабжен приводом вертикального перемещения, например гидроцилиндром 5.

В положении «закрыто» (фиг. 1) патрубок 2 находится B верхнем положении и образует с чашей 1 кольцевое смесительное пространство А, где происходит приготовление смеси.

По окончании персмешивания патрубок перемещается в нижнее положение до тех пор, пока его верхний торец н днище чаши будут на одном уровне. В этот момент происходит выгрузка готовой смеси или раствора через полость патрубка 2 при помощи специального скребка 6.

Уплотнение 3 обеспечивает плотное соединение затвора с чашей и предотвращает потери цементного молока во время работы смесителя.

Бетоносмеситель, включающий чашу с раз2р грузочным отверстием в днище, рабочий орган и затвор, отлича ок1ийся тем, что, с целью повышения надежности работы, затвор выполнен в виде патрубка, который снабжен приводом вертикального перемещения и смонтирован в

25 на правляющей втулке с уплотнением, закрепленной в разгрузочном отверстии днища.

461836

ФЬс.,5!

/

Фиг, 2

Составитель Б. Коган

Редактор Т. Пнлцпенко

Техред Т. Курилко

Корректор Н. Стельмах

Заказ 2400 Иад. № 1155 Тираж 619

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-З5, Раушская наб., д. 4/5

Подписное

Обл. тип. Костромского управления издательств, полиграфии" и книжной торговы
