Прокладчик уточной нити к многозевному ткацкому станку

Прокладчик уточной нити к многозевному ткацкому станку

Иллюстрации

Показать все

Реферат

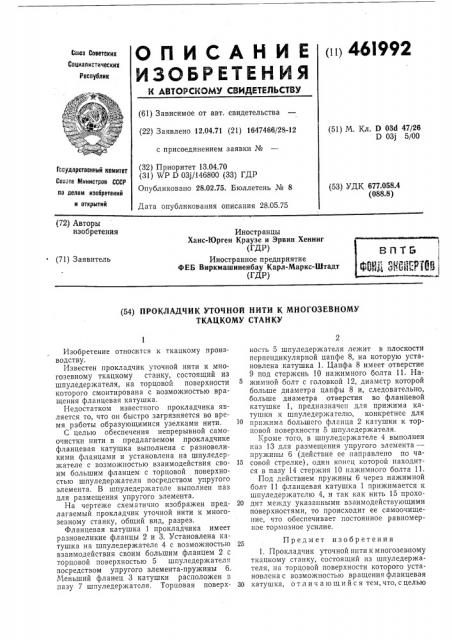

Q Г1 И С А Н И Е п 461992

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт, свидетельства (22) Заявлено 12.04.71 (21) 1647466/28-12 с присоединением заявки № (51) М Кл D 03d 47/26

D 03j 5/00 (32) Приоритет 13.04.70 (31) WP D 03j/146800 (33) ГДР

Опубликовано 28.02.75. Бюллетень № 8

Государственный комитет

Сооатв Министров СССР по делам изобретений и открытий (53) УДК 677.058.4 (088.8) Дата опубликования описания 28.05.75 (72) Авторы изобретения

Иностранцы

Ханс-Юрген Краузе и Эрвин Хенниг (ГДР) Иностранное предприятие

ФЕБ Виркмашиненбау Карл-Маркс-Штадт (ГДР) ° (71) Заявитель (54) ПРОКЛАДЧИК УТОЧНОЙ НИТИ К МНОГОЗЕВНОМУ

ТКАЦКОМУ СТАНКУ

Изобретение относится к ткацкому производству.

Известен прокладчик уточной нити к многозевному ткацкому станку, состоящий из шпуледержателя, на торцовой поверхности которого смонтирована с возможностью вращения фланцевая катушка.

Недостатком известного прокладчика является то, что он быстро загрязняется во время работы образующимися узелками нити.

С целью обеспечения непрерывной самоочистки нити в предлагаемом прокладчике фланцевая катушка выполнена с разновеликими фланцами и установлена на шпуледержателе с возможностью взаимодействия своим большим фланцем с торцовой поверхностью шпуледержателя посредством упругого элемента. В шпуледержателе выполнен паз для размещения упругого элемента.

На чертеже схематично изображен предлагаемый прокладчик уточной нити к многозевному станку, общий вид, разрез.

Фланцевая катушка 1 прокладчика имеет разновеликие фланцы 2 и 3. Установлена катушка на шпуледержателе 4 с возможностью взаимодействия своим большим фланцем 2 с торцовой поверхностью 5 шпуледержателя посредством упругого элемента-пружины 6.

Меньший фланец 3 катушки расположен в пазу 7 шпуледержателя, Торцовая поверхность 5 шпуледержателя лежит в плоскости перпендикулярной цапфе 8, на которую установлена катушка 1. Цапфа 8 имеет отверстие

9 под стержень 10 нажимного болта 11. На>кимной болт с головкой 12, диаметр которой больше диаметра цапфы 8 и, следовательно, больше диаметра отверстия во фланцевой катушке 1, предназначен для прижима катушки к шпуледержателю, конкретнее для прпжима большего фланца 2 катушки к торцовой поверхности 5 шпуледержателя.

Кроме того, в шпуледержателе 4 выполнен паз 13 для размещения упругого элемента— пружины 6 (действие ее направлено по чаlб совой стрелке), один конец которой находится в пазу 14 стержня 10 на>кимного болта 11.

Под действием пружины 6 через нажимной болт 11 фланцевая катушка 1 прижимается к шпуледер>кателю 4, и так как нить 15 прохо20 дит между указанными взаимодействующими поверхностями, то происходит ее самоочищение, что обеспечивает постоянное равномерное тормозное усилие.

Предмет изобретения

1. Прокладчик уточной нити к многозевному ткацкому станку, состоящий нз шпуледержателя, на торцовой поверхности которого установлена с возможностью вращения фланцевая

30 катушка, отличающи йся тем,что, сцелью

461992

7Ф Я 7о

Составитель Т. Савченко

Корректор H. Аук

Техред Т. Курилко

Редактор Н. Спиридонова

Заказ 1210/12 Изд. № 1257 Тираж 529 Подписное

ЦНИИПИ Гос „дарственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 обеспечения непрерывной с амоочистки нити, фланцевая катушка выполнена с разновеликими фланцами и установлена на шпуледержателе с возможностью взаимодействия своим большим фланцем с торцовой поверхностью шпуледержателя посредством упругого элемента.

2. Прокладчик по п. 1, отличающийся тем, что в шпуледержателе выполнен паз для

5 размещения упругого элемента.
