Реферат

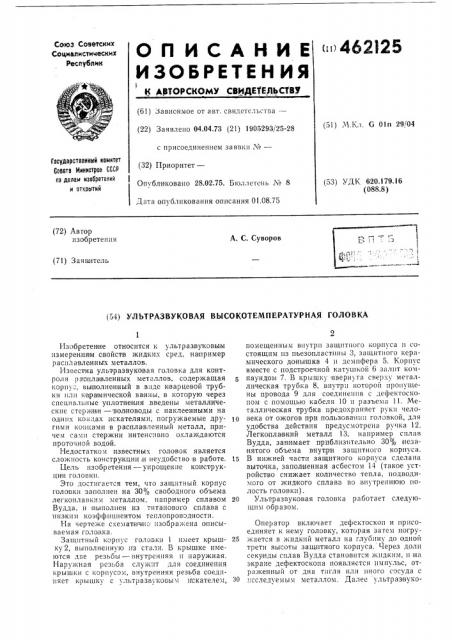

ОП ИСАНИЕ

ИЗОБРЕТЕ Н Ия и АВТОРСКОМУ СВИДЕ о ЕЛЬСТВУ

Союз Советских

Социалистических

Республик » 462125 (61) Зависимое от авт. свидетсльства— (22) Заявлено 04.04.73 (21) 1905293/25-28 с присоединением заявки ¹â€” (32) Приоритет—

Опубликовано 28.02.75. Бюллетень № 8

Дата опубликования описания 01.08.75 (51) Ч.Кл. G Оlп 29!04

Государственный комитет

Совета Министров СССР по делам изобретений и аткро1тий (53) УДК 620.179.16 (088.8) (72) Автор изобретения

А. С. Суворов (71) Заявитель (54) УЛЬТРАЗВУКОВАЯ ВЫСОКОТЕМПЕРАТУРНАЯ ГОЛОВКА

Изобретение относится к ультразвуковым измерения м свойств жидких сред, например расплавленньгх металлов.

Известна ультразвуковая головка для контроля раопла вленных металлов, содержащая корпу, вьополненный в .виде кварцевой трубки плн керамической ванны, в которую через специальные уплотнения .введены металлические стер>»пни — волноводы с наклеенными на одних концах искателями, погружаемые другими концами в расплавленный металл, причем сами стержни интенсивно охлаждаются проточной водой.

Недостатком известных головок является сложность конструкции,и HBvjoocl Bo iB работе.

Цель изобретения — упрощение конструкци и головки.

Это достигается тем, что защитный корпус головки заполнен на 30 I свободного объема легкоплавким металлом, например сплавом

Вудда, и,выполнен из титанового сплава с низким коэффициентом теплопроводности.

На чертеже схематично изображена описываемая головка.

Защитный корпус головки 1 имеет крышку 2, выполненную из стали. В крышке имеются две резьбы — внутренняя и наружная.

Наружная резьба служит для соединения крышки с корпусом, внутренняя резьба соединяет крышку с ультразвуковым Искателем, помещенным внутри защитного корпуса и состоящим пз пьезопластппы 3, защитного керамического донышка 4 и дсмпфера 5. Корпус вместе с подстроечной катуш»ой 6 залит компаундом 7. В крышку ввернута сверху металлическая трубка 8, внутри которой пропущены провода 9 для соединения с дефектоскопом с помощью кабеля 10 и разъема 11. Металлическая трубка предохраняет руки чело10 века от ожогов при пользовании головкой, для удобства действия предусмотрена ручка 12.

Легкопла вкий металл 13, например сплав

Вудда, занимает приблнзнтельно 30% незанятого объема внутри защитного корпуса.

15 В нижней части защитного корпуса сделана выточка, заполыенная асбестом 14 (такое устройство снижает количество тепла, подводимого от жидкого сплава во виутрепшою Нолость головки).

20 Ультразвуковая головка работает следующим образом.

Оператор включает дефектоскоп и присоединяет к нему головку, которая затем погру25 жается в жидкий металл на глубину до однои трети высоты защитного корпуса. Через доли секунды сплав Вудда становится жидким, и на экране дефектоскопа появляется импульс, отраженный от дна тигля или иного сосуда с

30 исследуемым металлом. Далее ультразвуко462125

Составитель А. Азаров

Техред T. Курилко

Редактор Г. Лаиовая

Корректор Н. Лебедева

Заказ 2406 Изд. № 1l59 Тираж 902 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Я-35, Раушская наб., д. 4/5

Обл. типография Костромского упр. издательств, полиграфии и книжной торговли вые исследования жидкого сплава производятся известнымп методами.

Предмет изобретения

Ультразвуковая высокотемпсратурная головка для контроля расплавленных металлов и сплавов, содержащая ультразвуковой искатель, помещенный в защитный корпус, отличающийся тем, что, с целью упрощения конструкции головки, защитный корпус заполнен на 30% свободного объема легкоплавким металлом, например сплавом Вудда, и выполнен из титанового сплава с низким коэффициентом теплопроводности.
