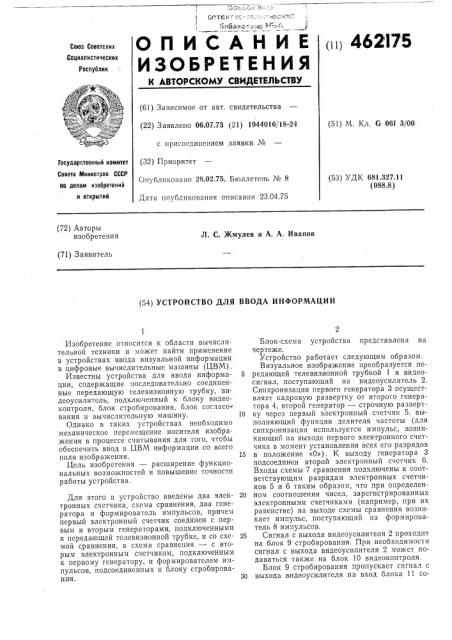

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

00 462 17 5

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 06.07.73 (21) 1944016/18-24 с присоединением заявки № (32) Приоритет

Опубликовано 28.02,75. Бюллетень № 8

Дата опубликования описания 23.04.75 (51) М. Кл. G 06f 3/00

Государственный комнтет

Совета Министров СССР ло делам изобретений и открытий (53) УДК 681.327.11 (088.8) (72) Авторы изобретения

Л. С. Жмулев и А. А. Иванов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ВВОДА ИНФОРМАЦИИ

Изобретение относится к области вычислительной техники и может найти применение в устройствах ввода визуальной информации в цифровые вычислительные машины (ЦВМ).

Известны устройства для ввода информации, содержащие последовательно соединенные передающую телевизионную трубку, видеоусилитель, подключенный к блоку видеоконтроля, блок стробирования, блок согласоч вания и вычислительную машину.

Однако в таких устройствах необходимо механическое перемещение носителя изображения в процессе считывания для того, чтобы обеспечить ввод в ЦВМ информации со всего поля изображения.

Цель изобретения — расширение функциональных возможностей и повышение точности работы устройства.

Для этого в устройство введены два электронных счетчика, схема сравнения, два генератора и формирователь импульсов, причем первый электронный счетчик соединен с первым и вторым генераторами, подключенными к передающей телевизионной трубке, и со схемой сравнения, а схема сравнения — с вторым электронным счетчиком, подключенным к первому генератору, и формирователем импульсов, подсоединенных к блоку стробирования, Блок-схема устройства представлена на чертеже.

Устройство работает следующим образом.

Визуальное изображение преобразуется пе5 редающей телевизионной трубкой 1 в видеосигнал, поступающий на видеоусилитель 2.

Синхронизация первого генератора 3 осуществляет кадровую развертку от второго генератора 4, второй генератор — строчную разверт10 ку через первый электронный счетчик 5, выполняющий функции делителя частоты (для синхронизации используется импульс, возникающий на выходе первого электронного счетчика в момент установления всех его разрядов

15 в положение «О»). К выходу генератора 3 подсоединен второй электронный счетчик 6.

Входы схемы 7 сравнения подключены к соответствующим разрядам электронных счетчиков 5 и 6 таким образом, что при определен20 ном соотношении чисел, зарегистрированных электронными счетчиками (например, при их равенстве) на выходе схемы сравнения возникает импульс, поступающий на формирователь 8 импульсов.

25 Сигнал с выхода видеоусилителя 2 проходит на блок 9 стробирования. При необходимости сигнал с выхода видеоусилителя 2 может подаваться также на блок 10 видеоконтроля.

Блок 9 стробирования пропускает сигнал с

Ç0 выхода видеоусилителя на вход бло" à 11 со462175

Составитель Г. Митина

Техред А. Камышиикова

Корректор Н. Аук

Редактор И. Грузова

Заказ 1175/4 Изд. Ха 1189 Тираж 679 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 гласования только в том случае, если на второй вход блока стробирования подан стробирующий импульс с формирователя импульсов, т. е. при условии определенного соотношения между номерами считываемого кадра и считываемой строки. Например, при первом цикле считывания (кадре) на вход блока согласования подается информация, считанная с первой строки растра, при втором цикле— со второй строки и т. д.

В блоке согласования информация преобразуется в код, поступающий на входные устройства вычислительной машины !2.

Предмет изобретения

Устройство для ввода информации, содержащее последовательно соединенные передающую телевизионную трубку, видеоусилитель, подключенный к блоку видеоконтроля, блок стробирования, блок согласования и вычислительную машину, ат л и ч а ю щ е е с я

5 тем, что, с целью расширения функциональных возможностей и повышения точности работы устройства, в него введены два электронных счетчика, схема сравнения, два генератора и формирователь импульсов, причем пер10 вый электронный счетчик соединен с первым и вторым генераторами, подключенными к передающей телевизионной трубке, и со схемой сравнения, соединенной с вторым электронным счетчиком, подключенным к первому

15 генератору, и формирователем импульсов, подключенным к блоку стробирования.
