Реферат

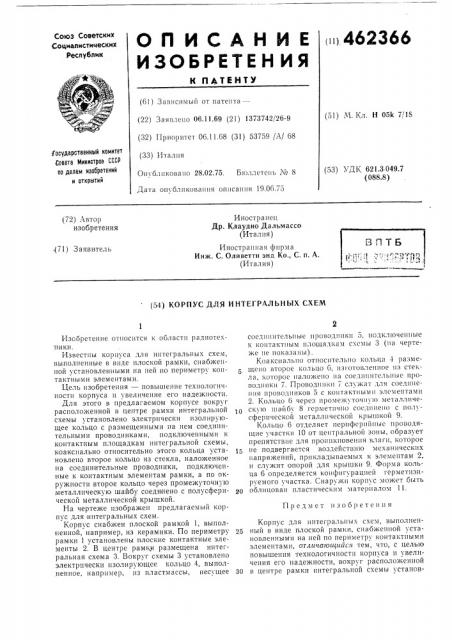

Союз Советских

Социалистических.Республик

ОЛИCPНИЕ

ИЗОБРЕТЕН ИЯ

К ПАТЕНТУ

t»)462366 (61) Зависимый от патента— (22 ) Заявлено 06.11.69 (21) 1373742/26-9 (32) П р нор итет Об. 11. б8 (31) 53759 /А/ 68 (33) Италия

Оп бликовапо 28.02.75. Бюллетень ¹ 8 (51) М. Кл. Н 05k 7/18 е осударстееннв)й комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.3 049.7 (088.8) Дата опубликования описания 19.06.75 (72 ) Автор изобретения

Иностранец

Др. Клаудио Да л ьм а с со (Италия) (71) Заявитель

Иностранная фирма

Инж. С. Оливетти энд Ко., С. п. А. (Италия) (54) КОРПУС ДЛЯ ИНТЕГРАЛЬНЫХ СХЕМ

Изобретение относится к области радиотехпики.

Известны корпуса для интегральных схем, выполненные в виде плоской рамки, снабженной установленными на пей Ilo периметру контактными элементами.

Цель изобретения — повышение технологичности корпуса и увеличение его надежности.

Для этого в предлагаемом корпусе вокруг располо>кенной в центре рамки интегральной схемы установлено электрически изолирующее кольцо с размещенными па нем соединительными проводниками, подключенными к контактным площадкам интегральной схемы, коаксиально относительно этого кольца установлено второе кольцо из стекла, наложенное на соединительные проводники, подключенные к контактным элементам рамки, а по окружности второе кольцо через промежуточную металлическую шайбу соединено с полусферической металлической крышкой.

На чертеже изображен предлагаемый корпус для интегральных схем.

Корпус снабжен плоской рамкой 1, выполненной, например, из керамики. По периметру рамки 1 установлены плоские контактные элементы 2. В центре рамкн размещена интегральная схема 3. Вокруг схемы 3 установлено электрически изолирующее кольцо 4, выполненное, например, пз пластмассы, несущее сосди))èòåëüèûå проводники 5. подключенные к контакзч)ым плон)адкам схемы 3 (па чертеже не показаны).

Коаксиальпо относительно кольца 4 размещено второе кольцо G. изготовленное пз стекла, которос наложено па соединительные проBo;t11I1) )t 7. Проводники 7 служат для соединс)It)51 проводников 5 с контактнымн элементами

2. Кольцо б через проме>куточ))у)о металлическую шайбу 8 герметично соединено с полусферической металлической крышкой 9.

Кольцо б отделяет периферийные проводящие участки 10 от це))тральной зоны, образует препятствие для проникновения влаги, которое не подвергается воздействшо механических напряжений, прпкладываемых к элементам 2, и служит опорой для крышки 9. Форма кольца б определяется конфигурацией герметизпруемого участка. Снаружи корпус может быть

gp облицован пластическим материалом 11.

Предмет изобретения

Корпус для интегральных схем, выполнен25 ный в виде плоской рамки, снабженной установленными на ней по периметру контактными элементами, отличающийся тем, что, с целью повышения технологичности корпуса и увеличения его надежности, вокруг расположенной

ЗО в центре рамки интегральной схемы установ4623G6

Составитель Н. Блиикова

Редактор Е. Караулова Техред А. Камышникова Корректор Н. Аук

Заказ 2396 Изд. № 1151 Тираж 869 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

3в

Москва, Я-35, Раушская наб., д. 4/5

Обл. тип. Костромского управления издательств, полиграфии и книжной торговли леио электрически изолирующее кольцо с размещенными па нем соединительными проводниками, подключенными к контактным площадкам интегральной схемы, коакспальпо относительно этого кольца установлено второе кольцо пз стекла, налохкенное на соединительпые проводники, подключенные к контактным элементам рамки, а по окру>KllocTH второе кольцо через промеккуточнуlo металлическую шайбу соедппе о с полусферической металли:5 чсской крышкой.
