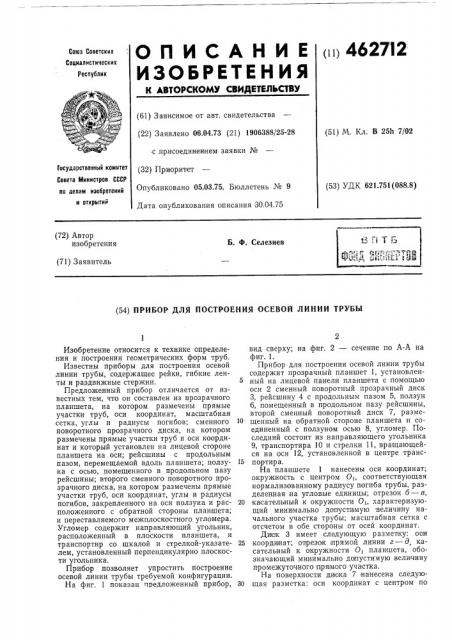

(ii) 462712

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 06.04.73 (21) 1906388/25-28 с.присоединением заявки № (32) Пр:иор.итет

Опубликовано 05.03.75. Бюллетень № 9

Дата опубликования описания 30.04.75 (51) М. Кл. В 2511 7/02

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.751(088.8) (72) Автор изобретения

Б. Ф. Селезнев (71) Заявитель (54) ПРИБОР ДЛЯ ПОСТРОЕНИЯ ОСЕВОЙ ЛИНИИ ТРУБЫ

Изобретение относится к технике определения и построения геометрических форм труб.

Известны приборы для построения осевой линии трубы, содержащее рейки, гибкие ленты и раздвижные стержни.

Предложенный прибор отличается от известных тем, что он составлен из прозрачного планшета, на котором размечены прямые участки труб, оси координат, масштабная сетка, углы и радиусы погибов; сменного поворотного прозрачного диска, на котором размечены прямые участки труб и оси координат и который установлен на лицевой стороне планшета на оси; рейсшины с продольным пазом, перемещаемой вдоль планшета; ползуна с осью, помещенного в продольном пазу рейсшины; второго сменного поворотного прозрачного диска, на котором размечены прямые участки труб, оси координат, углы и радиусы погибов, закрепленного на оси ползуна и расположенного с обратной стороны планшета; и переставляемого межплоскостного угломера.

Угломер содержит направляющий угольник, расположенный в плоскости планшета, и транспортир со шкалой и стрелкой-указателем, установленный перпендикулярно плоскости угольника.

Прибор позволяет упростить построение осевой линии трубы требуемой конфигурации.

На фиг. 1 показан предложенный прибор, вид сверху; на фиг. 2 — сечение по А-А на фиг. 1.

Прибор для построения осевой линии трубы содержит прозрачный планшет 1, установленный на лицевой панели планшета с помощью оси 2 сменный поворотный прозрачный диск

3, рейсшину 4 с продольным пазом 5, ползун

6, помещенный в продольном пазу рейсшины, второй сменный поворотный диск 7, разме10 щенный на обратной стороне планшета и соединенный с ползуном осью 8, угломер. Последний состоит из направляющего угольника

9, транспортира 10 и стрелки 11, вращающейся на оси 12, установленной в центре транс15 портира.

На планшете 1 нанесены оси координат; окружность с центром Oь соответствующая нормализованному радиусу погиба трубы, разделенная на угловые единицы; отрезок б — в, 20 касательный к окружности Оь характеризующий минимально допустимую величину начального участка трубы; масштабная сетка с отсчетом в обе стороны от осей координат.

Девок 3 имеет следующую разметку: оси

25 координат; от)резо к лрямой линии г — д, касательный к окружности 0> планшета, обозначающий минимально допустимую, величину промежуточного прямого участка.

На поверхности диска 7 нанесена следую30 щая разметка: оси координат с центром по

3 оси 8; окружность с цент ром 02, соответствующая нормал изован ному радиусу прогиба, с унифицированными значениями углов погибов, отрезок прямой е — ж — л, ка сательный к окружности, пде е — ж обозначает минималыно допустимую величину промежуточного прямого участка, а ж — л — минимально допустимую величину концевого прямого учаспка.

Построение осевой линии трубы а — в — г— ж — и — к с двумя обратными погиб ами п роизводится,следующим образом.

Вначале ориентируют концевые участки трубы а — в и и — к, исходя из условия параллельности их между собой, вдоль оси абсцисс планшета 1, при этом положение точечки а определяют и отмечают на приборе таким образом, чтобы участок а — в совместился с отрезюм б — в и был не менее последнего.

Далее у станавливают требуемый размер трубы по верти кали между точками в и и посредством перемещения ди ока 7 вместе с ползуном

6 вдоль оси о рдинат.

Отмечают на планшете положение точки к, отложив на оси абсцисс от точечки а горизонтальные габариты трубы. Затем перемещением рейсшины 4 с ди оком 7 вдоль оси абсцвос добиваются такого положения, чтобы концевой участок и — к был не менее OTjpB3IKB ж — л.

Разворачивая диски 3 и 7 и:совмещая отрезки г — д и е — л;в одну линию, при водят

462712 углы в — Oi — г и ж — Ор — и с помощью рейсшины с диском 7 к одному из укифицирова нных значений. Полученные значения элементов осевой линии считывают со шкал прибора и заносят в техническую нарту.

Предмет изобретения

П рибор для построения осевой линии тру10 бы, отличающийся тем, что, с целью paicши рения производственных возможностей, он составлен из прозрачного планшета, на котором размечены прямые участии труб, оси координат, масштабная сетка, углы и радиу15 сы погибов; сменного поворотного проз рачного диска, на:котором размечены прямые участки труб и оси координат и который установлен на лицевой стороне планшета на оси; рейсшины с продольным пазом, перемещае20 мой вдоль планшета; ползуна с осью помещенного в продольном пазу рейсшины; второго сменного поворотного прозрачного джека, на котором размечены прямые-. уча стки труб, оси координат, углы и радиусы

25 попибов, за крепленного на оси ползуна и расположенного с обратной стороны планшета; и представляемого межплоскостного угломера, содержащего на пра вляющий угольник, рас положен ный в плоскости планшета, и транспор30 тир со шкалой и стрелкой-указателем, установленный перпендикулярно плоскости угольн,ика.

462712 Рог f, 0

4оиг. Z
