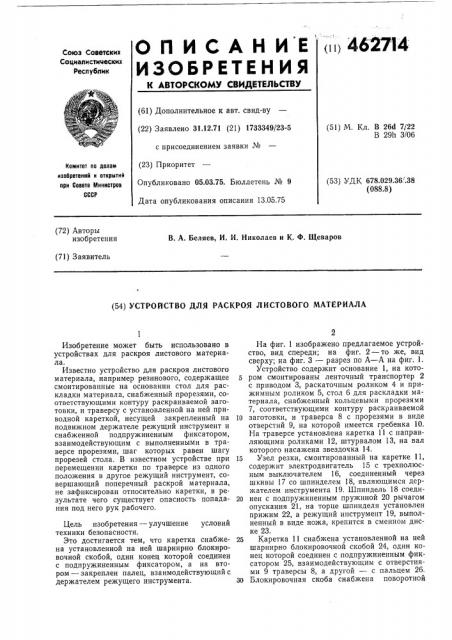

О П И С А Н И Е III) 4627I4

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 31.12.71 (21) 1733349/23-5 с присоединением заявки № (23) Приоритет

Опубликовано 05.03.75. Бюллетень № 9

Дата опубликования описания 13.05.75 (51) М. Кл. В 26d 7/22

В 2911 3/06

Комитет оо делан изобретений и открытий ори Совете Министров

6GGP (53) УДК 678.029.36, .38 (088.8) (72) Авторы изобретения

В. А. Беляев, И. И. Николаев и К. Ф. Щеваров (71) Заявитель (54) УСТРОИСТВО ДЛЯ РАСКРОЯ ЛИСТОВОГО МАТЕРИАЛА

Изобретение может быть использовано в устройствах для раскроя листового материала.

Известно устройство для раскроя листового материала, например резинового, содержащее смонтированные на основании стол для раскладки материала, снабженный прорезями, соответствующими контуру раскраиваемой заготовки, и траверсу с установленной на ней приводной кареткой, несущей закрепленный на подвижном держателе режущий инструмент и снабженной подпружиненным фиксатором, взаимодействующим с выполненными в траверсе прорезями, шаг которых равен шагу прорезей стола. В известном устройстве при перемещении каретки по траверсе из одного положения в другое режущий инструмент, совершающий поперечный раскрой материала, не зафиксирован относительно каретки, в результате чего существует опасность попадания под него рук рабочего.

Цель изобретения — улучшение условий техники безопасности, Это достигается тем, что каретка снабжена установленной на ней шарнирно блокировочной скобой, один конец которой соединен с подпружиненным фиксатором, а на втором — закреплен палец, взаимодействующийс держателем режущего инструмента.

На фиг. 1 изображено предлагаемое устройство, вид спереди; на фиг. 2 — то же, вид сверху; на фиг. 3 — разрез по А — А на фиг. 1.

Устройство содержит основание 1, на кото5 ром смонтированы ленточный транспортер 2 с приводом 3, раскаточным роликом 4 и прижимным роликом 5, стол 6 для раскладки материала, снабженный кольцевыми прорезями

7, соответствующими контуру раскраиваемой

10 заготовки, и траверса 8 с прорезями в виде отверстий 9, на которой имеется гребенка 10.

На траверсе установлена каретка 11 с направляющими роликами 12, штурвалом 13, на вал которого насажена звездочка 14.

15 Узел резки, смонтированный на каретке 11, содержит электродвигатель 15 с трехполюсным выключателем 16, соединенный через шкивы 17 со шпинделем 18, являющимся держателем инструмента 19. Шпиндель 18 соеди20 нен с подпружиненным пружиной 20 рычагом опускания 21, на торце шпинделя установлен прижим 22, а режущий инструмент 19, выполненный в виде ножа, крепится в сменном диске 23.

25 Каретка 11 снабжена установленной на ней шарнирно блокировочной скобой 24, один конец которой соединен с подпружиненным фиксатором 25, взаимодействующим с отверстиями 9 траверсы 8, а другой — с пальцем 26.

30 Блокировочная скоба снабжена поворотной

462714 колодкой 27, один конец которой также соединен с подпружиненным фиксатором 25, а другой — со штырем 28, фиксирующим положение колодки с фиксатором 25 относительно скобы 24, на которой имеются отверстия 29.

Устройство работает следующим образом.

На раскаточный ролик 4 транспортера 2 устанавливают рулон ткани или резины, конец которого заводится на ленту транспортера под прижимной ролик 5. Включают привод 3 транспортера и материал поступает на стол 6, после чего привод транспортера отключают. Вращением штурвала 13 при взаимодействии звездочки 14 с гребенкой 10 сообщают поступательное перемещение каретке 11 по траверсе 8, Предварительно штырь 28 поворотной колодки вводят в одно из отверстий блокировочной скобы, устанавливая тем самым фиксатор 25 на одну из линий отверстий, расположенных на траверсе 8. В таком положении, пока фиксатор 25 не вошел в отверстие 9 траверсы 8, палец 26 блокировочной скобы 24 входит в шлиц шпинделя 18, предотвращая опускание шпинделя. Как только фиксатор войдет в отверстие 9, блокировочная скоба поворачивается относительно шарнира и выводит палец 26 из шлица шпинделя 18, после чего при воздействии на рычаг 21 шпиндель опускают до соприкосновения ножа с материалом.

При опускании рычага 21 происходит замыкание трехполюсного выключателя 16, включается электродвигатель 15 и вращение через шкивы 17 передается на шпиндель, материал прижимается прижимом 22, происходит вырезание заготовки. По окончании операции ры5 чаг 21 под действием пружины 20 поднимается, происходит размыкание трехполюсного выключателя, электродвигатель отключается.

Фиксатор выводят из отверстия 9 траверсы 8, а палец 26 при повороте скобы 24 входит в

10 шлиц шпинделя, фиксируя его положение.

Предмет изобретения

Устройство для раскроя листового материа1Б ла, например резинового, содержащее смонтированные на основании стол для раскладки материала, снабженный прорезями, соответствующими контуру раскраиваемой заготовки, и траверсу с установленной на ней приводной

20 кареткой, несущей закрепленный на подвижном держателе режущий инструмент и снабженной подпружиненным фиксатором, взаимодействующим с выполненными в траверсе прорезями, шаг которых равен шагу прорезей

25 стола, отл и ч а ю щ ее с я тем, что, с целью улучшения условий техники безопасности, каретка снабжена установленной на ней шарнирно блокировочной скобой, один конец которой соединен с подпружиненным фиксато30 ром, а на втором — закреплен палец, взаимодействующий с держателем режущего инструмента.

<62714 м — А

Фиг 3
