Реферат

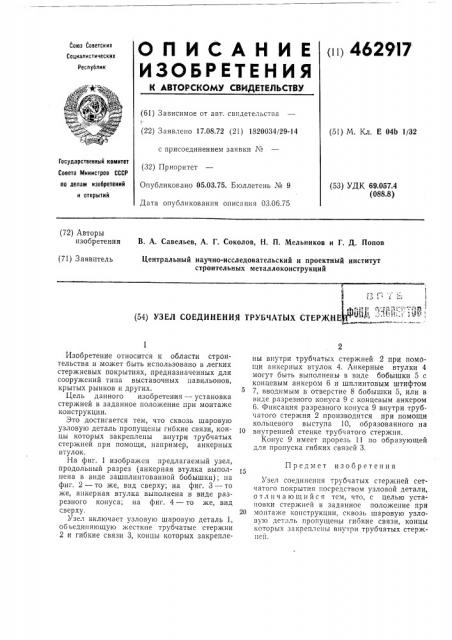

О П И С А Н И Е (1и 4629I7

ИЗОБР ЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Реслублик (61) Зависимое от авт. свидетельства (22) Заявлено 17.08.72 (21) 1820034/29-14 с присоединением заявки М (32) Приоритет

Опубликовано 05.03.75. Бюллетень Хо 9

Дата опубликования описания 03.06.75 (51) М. Кл. Е 04b 1/32

Государственный комитет

Совета Министров СССР оо делам изобретений (53) УДК 69.057.4 (088.8) и открытий (72) Авторы изобретения

В. А. Савельев, А. Г. Соколов, Н. П. Мельников и Г. Д. Попов (71) Заявитель

Центральный научно-исследовательский и проектный институт строительных металлоконструкций (54) УЗЕЛ СОЕДИНЕНИЯ ТРУБЧАТЫХ СТЕРЖНЕ

Предмет изобретения

1

Изобретение относится к области строительства и может быть использовано в легких стержневых покрытиях, предназначенных для сооружений типа выставочных павильонов, крытых рынков и других.

Цель данного изобретения — установка стержней в заданное положение при монтаже конструкции.

Это достигается тем, что сквозь шаровую узловую деталь пропущены гибкие связи, концы которых закреплены внутри трубчатых стержней при помощи, например, анкерных втулок.

На фиг. 1 изображен предлагаемый узел, продольный разрез (анкерная втулка выполнена в виде зашплннтованной бобышкн); иа фиг. 2 — то же, вид сверху; на фиг. 3 — то же, анкерная втулка выполнена в виде разрезного конуса; на фиг. 4 — то гке, вид сверху.

Узел включает узловую шаровую деталь 1, оо ьедиияющую жесткие трубчатые стержни

2 и гибкие связи 3, концы которых закреплены внутри трубчатых стержней 2 при помощи анкерных втулок 4. Аикерные втулки 4 могут быть выполнены в виде бобышки 5 с концевым анкером 6 и шплинтовым штифтом

7, вводимым в отверстие 8 бобышки 5, или в виде разрезного конуса 9 с концевым анкером

6. Фиксация разрезного конуса 9 внутри трубчатого стержня 2 производится при помощи кольцевого выступа 10, образованного на

10 внутренней стенке трубчатого стержня.

Конус 9 имеет прорезь 11 по образующей для пропуска гибких связей 3.

Узел соединения трубчатых стержней сетчатого покрытия посредством узловой детали, о тл ич а ющи и с я тем, что, с целью установки стержней в заданное положение при

20 моитагке конструкции, сквозь шаровую узловую деталь пропущены гибкие связи, концы которых закреплсиы внутри трубчатых стержней.
