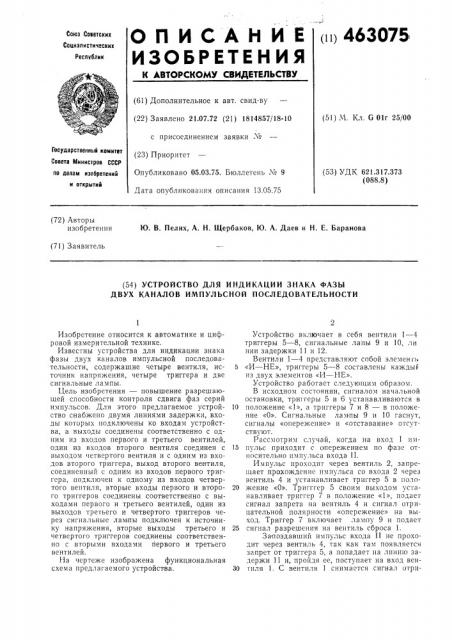

ОЛИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (11) 463075

Союз Советских

Социалистических

Реслчблик (61) Дополнительное к авт. свид-ву (22) Заявлено 21.07.72 (21) 1814857/18-10 с присоединением заявки ¹ (23) Приоритет

Опубликовано 05.03.75. Бюллетень ¹ 9

Дата опубликования описания 13.05.75 (51) М. Кл. С 01г 25/00

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий (53) УДК 621.317.373 (088.8) (72) Авторы изобретения

Ю. В. Пелих, А. Н. Щербаков, Ю. А. Даев и Н. Е. Баранова (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИНДИКАЦИИ ЗНАКА ФАЗЫ

ДВУХ КАНАЛОВ ИМПУЛЬСНОЙ ПОСЛЕДОВАТЕЛЬНОСТИ

Изобретение относится к автоматике и цифровой измерительной технике.

Известны устройства для индикации знака фазы двух каналов импульсной последовательности, содержащие четыре вентиля, источник напряжения, четыре триггера и две сигнальные лампы.

Цель изобретения — повышение разрешающей способности контроля сдвига фаз серий импульсов. Для этого предлагаемое устройство снабжено двумя линиями задержки, .входы которых подключены ко входам устройства, а выходы соединены соответственно с одним из входов первого и третьего вентилей, один из входов второго вентиля соединен с выходом четвертого вентиля и с одним из входов второго триггера, выход второго вентиля, соединенный с одним из входов первого триггера, подключен к одному из входов четвертого вентиля, вторые входы первого и второго триггеров соединены соответственно с выходами первого и третьего вентилей, один из выходов третьего и четвертого триггеров через сигнальные лампы подключен к источнику напряжения, вторые выходы третьего и четвертого триггеров соединены соответственно с вторыми входами первого и третьего вентилей.

На чертеже изображена функциональная схема предлагаемого устройства.

Устройство включает в себя вентили 1 — 4 триггеры 5 — 8, сигнальные лапы 9 и 10, ли нии задержки 11 и 12.

Вентили 1 — 4 представляют собой элементь

5 «И — НЕ», триггеры 5 — 8 составлены каждьп1 из двух элементов «И вЂ” HE».

Устройство работает следующим образом.

В исходном состоянии, сигналом начальной остановки, триггеры 5 и 6 устанавливаются в

1о положение «1», а триггеры 7 и 8 — в положение «О». Сигнальные лампы 9 и 10 гаснут, сигналы «опережение» и «отставание» отсутствуют.

Рассмотрим случай, когда на вход 1 им15 пульс приходит с опережением по фазе относительно импульса входа II.

Импульс проходит через вентиль 2, запрещает прохождение импульса со входа 2 через вентиль 4 и устанавливает триггер 5 в поло20 жение «О». Тригггер 5 своим выходом устанавливает триггер 7 в положение «1», подает сигнал запрета на вентиль 4 и сигнал отрицательной полярности «опережение» на выход. Триггер 7 включает лам пу 9 и подает

25 сигнал разрешения на вентиль сброса 1.

Запоздавший импульс входа 11 не проходит через вентиль 4, так как там появляется запрет от триггера 5, а попадает на линию задержи 11 и, пройдя ее, поступает на вход венЗО хиля 1. С вентиля 1 снимается сигнал отри463075

8xoo ".

Состаш тель М. Г арашков

Тсхред 3. Тарененко

Редактор С. Титова

Корректор Е, Мохова

Заказ 1114. 14 Изд. Хое 532 Тира>к 002

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 5Ê-З5, Раушская наб., д. 4(5

Подписное

Типография, р. Сапунова, 2 пате 1bной lloлярности, K070I7 lÉ и с га навливает триггер 5 в исходное состо",íèå.

Схема готова к приему следующих импульсов. Триггер 7 меняет свое состояние па противоположное при смене знака сдвига фаз.

При отставании импульсов по входу 1 импульс, поступивший на вход II, проходит через вентиль 4, запрещает прохождение импульса со входа 1 и устанавливает триггер б в положение «О». Триггер 6 своим выходом устанавливает триггер 8 в положение «1», триггер 7 — в положение «О», подает сигна "t запрета на вентиль 2 и сигнал отрицательной полярности «отставание» на выход.

Триггер 8 включает сигнальную 7а ., пу 9 и подает сигнал разрешения па вентиль сброса 3, Импульс со входа I проходит через линию задержки I2, вентиль сброса 3 и устанавливает триггер 6 в исходное состояние.

Предмет изобретения

Устройство для индикации знака фазы двух каналов импульсной последовательности, содержащее четыре вентиля, источник напряжения, четыре триггера и две сигнальные лампы, отличающееся тем, -то, с целью повышения разрешающей способности контро5 ля сдвига фаз серий импульсов, оно снабжено двумя линиями задержки, входы которых подключепы ко входам устройства, а выходы сос.1ипен соответственно с одним из входов первого и третьего вентилей, один из входов

10 второго вентиля соединен с выходо;l четвертого вентиля и с одним из входов второго триггера, выход второго вентиля, соединенный с одним из входов первого триггера, подключен к одному из входов четвертого венти15 ля, вторые входы первого и второго триггеров соединены соответственно с выходами первого и третьего вентилей, один из выходов третьего и четвертого трип еров через сигнальные лампы подключен к источнику напря20 жеция, вторые вы оды третьего и четвертого триггеров соединены соответственно с вторыми входами первого и третьего вентилей.
