Реферат

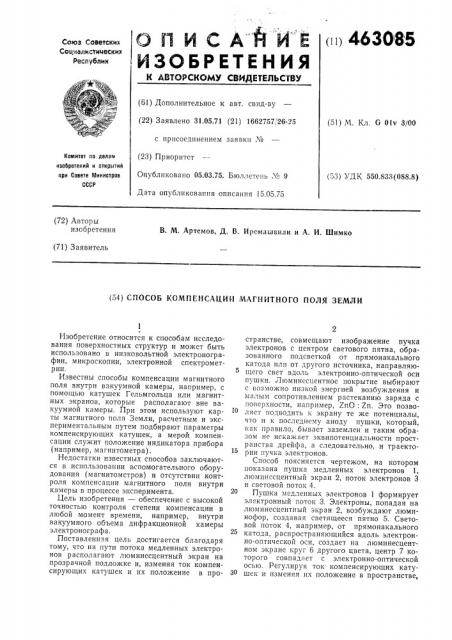

ОЛИСА"

ИЗОБРЕТЕНИЯ

Союз Советски

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (б1) Дополнительное к авт. свид-ву (22) Заявлено 31.05.71 (21) 1662757, 26-25 (51) М. Кл. б 01v 3/00 с присоединением заявки № (23) Приоритет

Опубликовано 05.03.75. Бюллетень ¹ 9

Дата опубликования описания 15.05.75

Комитет по делам изооретеиий и открытий при Совете Миииетрое

СССР (53) УДК 550.833(088.8) (72) Авторы изобретения

В. М, Артемов, Д. В. Иремашвили и А. И. Шимко (71) Заявитель (54) СПОСОБ КОМПЕНСАЦИИ МАГНИТНОГО ПОЛЯ ЗЕМЛИ

Изобретение относится к способам исследования поверхностных структур и может быть использовано в низковольтной электронографии, микроскопии, электронной спектрометрии.

Известны способы компенсации магнитного поля внутри вакуумной камеры, например, с помощью катушек Гельмгольца или магнитных экранов, которые располагают вне вакуумной камеры. При этом используют карты магнитного поля Земли, расчетным и экспериментальным путем подбирают параметры компенсирующих катушек, а мерой компенсации служит положение индикатора прибора (например, магнитометра) .

Недостатки известных способов заключаются в использовании вспомогательного оборудования (магнитометров) и отсутствии контроля компенсации магнитного поля внутри камеры в процессе эксперимента, Цель изобретения — обеспечение с высокой точностью контроля степени компенсации в любой момент времени, например, внутри вакуумного объема дифракционной камеры электронографа.

Поставленная цель достигается благодаря тому, что на пути потока медленных электронов располагают люминесцентный экран на прозрачной подложке и, изменяя ток компенсирующих катушек и их положение в пространстве, совмещают изображение пучка электронов с центром светового пятна, образованного подсветкой от пря мона кального катода или от другого источника, направляющего свет вдоль электронно-оптической оси пушки. Люминесцентное покрытие выбирают с возможно низкой энергией возбуждения и малым сопротивлением растеканию заряда с поверхности, например, ZnO: Zn. Это позволяет подводить к экрану те же потенциалы, что и к последнему аноду пушки, который, как правило, бывает заземлен и таким образом не искажает эквипотенциальности пространства дрейфа, а следовательно, и траектории пучка электронов.

Способ поясняется чертежом, на котором показана пушка медленных электронов 1, люминссцентный экран 2, поток электронов 3 и световой поток 4.

Пушка медленных электронов 1 формирует электронный поток 3. Электроны, попадая на люминесцентный экран 2, возбуждают люминофор, создавая светящееся пятно 5. Световой поток 4, например, от прямонакального катода, распространяющийся вдоль электронно-оптической оси, создает на люминесцентном экране круг б другого цвета, центр 7 которого совпадает с электронно-оптической осью. Регулируя ток компенсирующих кату30 шек и изменяя их положение в пространстве, 463085

2 6 7 5

Составитель В. Перунов

Редактор T. Орловская

Техред 3, Тараненко

Корректор Л. Орлова

Заказ 1153/14 Изд. ¹ 512 Тираж 619 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 добива1отся совмещения электронного пятна 5 с центром 7 светового круга.

Предмет изобретения

Способ компенсации магнитного поля Земли с помощью катушек Гельмгольца, например, в электронографе медленных электронов, отличающийся тем, что, с целью повышения точности компенсации магнитного поля Земли в процессе эксперимента, на пути электронного потока р асполагают люминесцснтный экран, а вдоль электронно-оптической оси источника медленных электронов направляют световой поток, изменяют направление и величину компенсирующего магнитного поля до совмещения на люминесцентном экране пятна электронов с центром светового круга.
