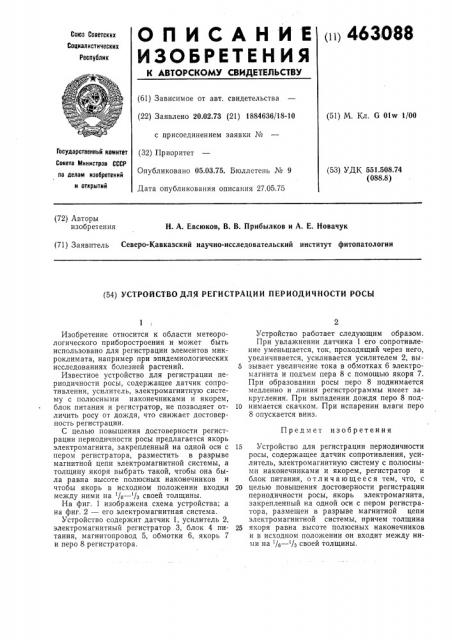

О Il И С А Н И Е р> 463088

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 20.02.73 (21) 1884636/18-10 с присоединением заявки № (32) Приоритет

Опубликовано 05.03.75. Бюллетень № 9

Дата опубликования описания 27.05.75 (51) M. Кл. G Olw 1/00

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий (53) УДК 551.508.74 (088.8) (72) Авторы изобретения

Н. А. Евсюков, В. B. Прибылков и А. E. Новачук (71) Заявитель Северо-Кавказский научно-исследовательский институт фитопатологии (54) УСТРОЙСТВО ДЛЯ РЕГИСТРАЦИИ ПЕРИОДИЧНОСТИ РОСЪ|

Предмет изобретения

Изобретение относится к области метеорологического приборостроения и может быть использовано для регистрации элементов микроклимата, например при эпидемиологических исследованиях болезней растений.

Известное устройство для регистрации периодичности росы, содержащее датчик сопротивления, усилитель, электромагнитную систему с полюсными наконечниками и якорем, блок питания и регистратор, не позволяет отличить росу от дождя, что снижает достоверность регистрации.

С целью повышения достоверности регистрации периодичности росы предлагается якорь электромагнита, закрепленный на одной оси с пером регистратора, разместить в разрыве магнитной цепи электромагнитной системы, а толщину якоря выбрать такой, чтобы она была равна высоте полюсных наконечников и чтобы якорь в исходном положении входил между ними на /а — /> своей толщины.

На фиг. 1 изображена схема устройства; а на фиг. 2 — его электромагнитная система.

Устройство содержит датчик 1, усилитель 2, электромагнитный регистратор 3, блок 4 питания, магнитопровод 5, обмотки 6, якорь 7 и перо 8 регистратора.

Устройство работает следующим образом.

При увлажнении датчика 1 его сопротивление уменьшается, ток, проходящий через него, увеличивается, усиливается усилителем 2, вы5 зывает увеличение тока в обмотках 6 электромагнита и подъем пера 8 с помощью якоря 7.

При образовании росы перо 8 поднимается медленно и линия регистрограммы имеет закругления. При выпадении дождя перо 8 под1о нимается скачком. При испарении влаги перо

8 опускается вниз.

15 Устройство для регистрации периодичности росы, содержащее датчик сопротивления, усилитель, электромагнитную систему с полюсными наконечниками и якорем, регистратор и блок питания, отличающееся тем, что, с

20 целью повышения достоверности регистрации периодичности росы, якорь электромагнита, закрепленный на одной оси с пером регистратора, размещен в разрыве магнитной цепи электромагнитной системы, причем толщина

25 якоря равна высоте полюсных наконечников и в исходном положении он входит между ними на /6 — /3 своей толщины.

463088

Фиг 1 фиг. 2
