Реферат



.зь

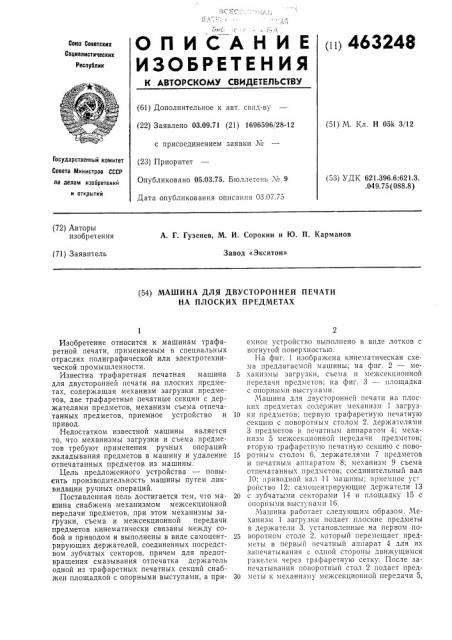

ОГ1ИСАНИЕ

ИЗО6РЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

< п 463248

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 03.09.71 (21) 1696596/28-12 с присоединением заявки ¹ (23) Приоритет

Опубликовано 05.03.75. Бюллетень ¹ 9

Дата опубликования описания 03.07.75 (51) М. Кл. Н 051с 3/12

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.396.6:621.3. .049.75 (088.8) (72) Авторы изобретения

А. Г. Гузенев, М. И. Сорокин и Ю. П. Карманов

Завод «Экситон» (71) Заявитель (54) МАШИНА ДЛЯ ДВУСТОРОННЕЙ ПЕЧАТИ

НА ПЛОСКИХ ПРЕДМЕТАХ

Изобретение относится к машинам трафаретной печати, применяемым в специальных отраслях полиграфической или электротехнической промышленности.

Известна трафаретная печатная машина для двусторонней печати на плоских предметах, содержащая механизм загрузки предметов, две трафаретные печатные секции с держателями предметов, механизм съема отпечатанных предметов, приемное устройство и привод.

Недостатком известной машины является то, что механизмы загрузки и съема предметов требуют применения ручных операций

;вкладывания предметов в машину и удаление

:отпечатанных предметов из машины.

Цель предложенного устройства — повысить производительность машины путем ликвидации ручных операций.

Поставленная цель достигается тем, что машина снабжена механизмом межсекционной передачи предметов, при этом механизмы загрузки, съема и межсекционной передачи предметов кинематически связаны между собой и приводом и выполнены в виде самоцентрирующих держателей, соединенных посредством зубчатых секторов, причем для предотвращения смазывания отпечатка держатель одной из трафаретных печатных секций снабжен площадкой с опорными выступами, а приемное устройство выполнено в виде лотков с вогнутой поверхностью.

На фиг. 1 изображена кинематическая схема предлагаемой машины; на фиг. 2 — ме5 ханизмы загрузки, съема и межсекционной передачи предметов; на фиг. 3 — площадка с опорными выступами.

Машина для двусторонней печати на плоских предметах содержит механизм 1 загруз10 ки предметов; первую трафаретную печатную секцию с поворотным столом 2, держателями

3 предметов и печатным аппаратом 4; механизм 5 межсекционной передачи предметов; вторую трафаретную печати ю секцию с пово15 ротным столом 6, держателями 7 предметов и печатным аппаратом 8; механизм 9 съема отпечатанных предметов; соединительньш вал

10; приводной вал 11 машины; приемное ус-. ройство 12; самоцентрирующие держатели 13

20 с зубчатыми секторами 14 и площадку 15 с опорными выступами 16.

Машина работает следующим образом. Механизм 1 загрузки подает плоские предметы в держатели 3, установленные на первом по25 воротном столе 2, который перемещает предметы в первый печатный аппарат 4 для их запечатывания с одной стороны движущимся ракелем через трафаретную сетку. После запечатывания поворотный стол 2 подает пред30 меты к механизму межсекционной передачи 5, 463248 который переворачивает и одновременно переносит предметы из держателей 3 В Держатели

7, установленные на втором поворотном столе

6. Второй поворотный стол 6 перемещает предметы в позицию нахождения второго lie::a гного аппарата 8, где на предметы наносится краска с оборотной стороны. После запечатывания оборотной стороны поворотный стол 6 подводит отпечатанные предметы к механизму съема 9, который переворачивает и одноврь менно выгружает предметы на приемное устройство 12.

Механизмы загрузки, съема и мсжсекциоппой передачи предметов связаны между собой соединительньв! валом 10 и приводным валом машины 11 (фиг. 1). Причем механизмы 1, 6 и 9 выполнены в виде самоцентрирующих держателей 13, перемещающихся от зубчатых секторов 14, имеющих привод (фиг. 2).

Для предотвращения смазывания отпечатка на предметах при поступлении их во вторую трафаретную печатную секци!о В держатели 7 установлены площадки с опорными выступами 16 (фиг. 3), контакт которых с запечатанным предметом осуществляется по незапечатанным местам. С этой же целью приемпос ус!ройство 12 выпот!нспо ii видс лотков с воп!утой поверхностью (фиг. 1), благодаря

:ему приемное устройство соприкаса, тся свежсзапс IH > llli rrbilr ripe lie o r llo пробел ьliblм

5 сго краям.

Предмет изобретения

1. Машина для двусторош!Сй печати на плоских предметах, содержащая механизм загруз10 ки предметов, две трафаретные печатпыс сек-!.:ии с дср:кателями прсдл!стов, . !сханиз. с be a Отис !ата1!Иых прсдъ стОВ, IlpHcilir!oe устройство и привод, оттичающаяся тем, ITO с целью повь:шспия производ!;те Ibilocrè машi15 ны, опа спаб,;ella .; сханпзмо.;. меи;секционной передачи предметов, при этом механизмы загрузки, съема и мсжсскционной переда I!I предметов кнile ir rzi ec:aI cast"- lrri I -ilc;i:ду соОой и прИВОДО I И llblrlo.THCIIbl В ВИДС СВЛ10ЦСИТ.

20 риру;ощих Держателей, соединенных посредстВом зуб !а.!ых сскторо..

2. Мап:.п!а по п. 1, отлича!Ощаяся тем, ro, с цель:о предотвращения смазывания о!печатка дер;катсль Одной из трафареп!ых ire25 чатпых сск:ий снабжен площадкой с спорнымии Выс!упа ми, а прис: :нос ycr par!с ВО выпол>!с lo В виде лотков с всгну!ой поверхиос bio.

463248

Фиг 2
