Реферат



(щ 463490

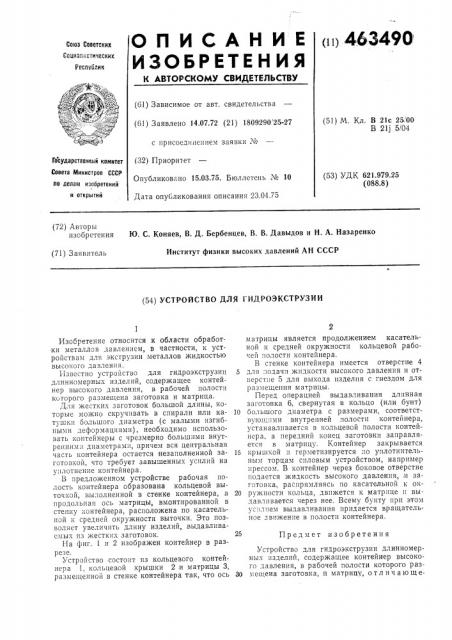

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социал:;:;стических

Респчблик, ффф (61) Зависимое от авт. свидетельства (61) Заявлено 14.07.72 (21) 1809290. 25-27 с присоединением заявки М (32) Приоритет

Опубликовано 15.03.75. Бюллетень М 10

Дата опубликования описания 23.04.75 (51) М. Кл. В 21с 25. 00

В 21) 5/04

Государственный комитет

Совета Министров СССР (53) УДК 621.979.25 (088.8) по делам изобретений и открытий (72) Авторы изобретения Ю. С. Коняев, В. Д. Бербенцев, В. В. Давыдов и Н. А. Назаренко

Институт физики высоких давлений АН СССР (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ГИДРОЭКСТРУЗИИ

Предмет изобретения

Изобретение относится к области обработки металлов давлением, в частности, к устройствам для экструзии металлов жидкостью высокого давления.

Известно устройство для гидроэкструзии 5 длинномерных изделий, содержащее контейнер высокого давления, в рабочей полости которого размещена заготовка и матрица.

Для жестких заготовок большой длины, которые можно скручивать в спирали или ка- 10 тушки большого диаметра (с малыми изгибными деформациями), необходимо использовать контейнеры с черезмерно большими внутренним;I диаметрами, причем вся центральная часть контейнера остается незаполненной за- 15 готовкой, что требует завышенных усилий на уплотнение контейнера.

В предложенном устройстве рабочая no"".îñòü контейнера образована кольцевой выточкой, выполненной в стенке контейнера, а 20 продольная ось матрицы, вмонтированной в стенку контейнера, расположена по касательной к средней окружности выточки, Это позволяет увеличить длину изделий, выдавливаемых из жестких заготовок. 25

На фиг. 1 и 2 изображен контейнер в разрезе.

Устройство состоит из кольцевого контейнера 1, кольцевой крышки 2 .и матрицы 3, размещенной в стенке контейнера так, что ось 30 матрицы является продолжением касательной к средней окружности кольцевой рабочей полости контейнера.

В стенке контейнера имеется отверстие 4 для подачи жидкости высокого давления и отверстие 5 для выхода изделия с гнездом для размещения матрицы.

Перед операцией выдавливания длинная заготовка б, свернутая в кольцо (или бунт) большого диаметра с размерами, соответствующими внутренней полости контейнера, устанавливается в кольцевой полости контейнера, а передний конец заготовки заправляется в матрицу. Контейнер закрывается крышкой и герметизируется по уплотнительпым торцам силовым устройством, например прессом. В контейнер через боковое отверстие подается жидкость высокого давления, и заготовка, распрямляясь по касательной к окружности кольца, движется к матрице и выдавлпвается через нее. Всему бунту прп этом ус.iëèåì выдавливания придается вращательное движение в полостп контейнера.

Устройство для гидроэкструзии длинномерных изделий, содержащее контейнер высокого давления, в рабочей полости которого размещена заготовка, и матрицу, о т л и ч а ю щ е463490

Б-6

Фиг. я иг2

Составитель Г. Кривонос

Техред М. Семенов

Редактор Н, Коган

Корректоры. Е. Мохова и 3, Тарасова

Заказ 1037/8 Изд. ¹ 1192 Тираж 966 Подписное

Ц11ИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, )l(-35, Раун!ская наб., и. 4 5

Типографи!!, пр. Сапунова, 2 с с я тем, нто, с целью возможг!ост:1 увслииения длины ..iç åë:!é, выдавливаемы.: из жестких заготовок. рабояая 11олость контейнер» образована кольцевой выто !ко!1, вы и1лненной и стенке контейнера, а 1pодольиая ось матр:!цы, вмоит! рованиой в стенку контейнера, P B C 11 0, 1,1 Æ Ñ 0 2 И О K B C H TP.;! Û! 01! К С Р Е Д Н Е И О Крi жности вь! !.очк:.1,
