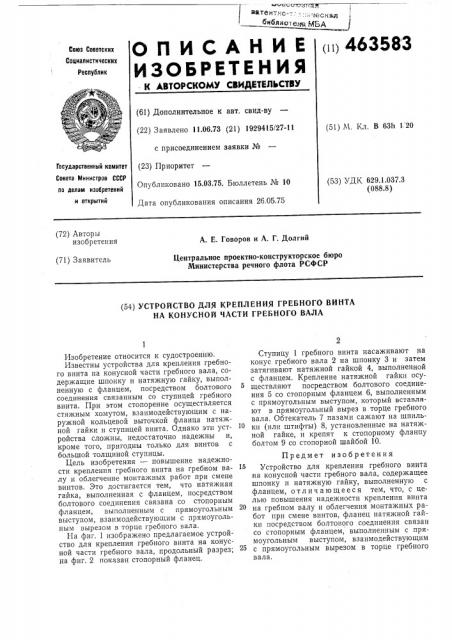

С1ПИСАНИЕ

ИЗОБРЕТЕНИЯ

- К АВТОРСХОМУ СВИДЕТЕЛЬСТВУ (<>) 463583

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 11.06.73 (21) 1929415/27-11 с присоединением заявки №

Государственный комитет (23) Пр иоритет

Совета Министров СССР

Опубликовано 15.03.75. Бюллетень № 10 ло делам изобретений (51) М. Кл. В 63h 1 20 (53) УДК. 629.1.037.3 (088.8) н открытий

Дата опубликования описания 26.05.75 (72) Авторы изобретения

А. E. Говоров и А. Г. Долгий (71) Заявитель

Центральное проектно-конструкторское бюро

Министерства речного флота РСФСР (54) УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ ГРЕБНОГО ВИНТА

НА КОНУСНОЙ ЧАСТИ ГРЕБНОГО ВАЛА

Изобретение относится к судостроению.

Известны устройства для крепления гребного винта на конусной части гребного вала, содержащие шпонку и натяжную гайку, выполненную с фланцем, посредством болтового соединения связанным со ступицей гребного винта. При этом стопорение осуществляется стяжным хомутом, взаимодействующим с наружной кольцевой выточкой фланца натяжной гайки и ступицей винта. Однако эти устройства сложны, недостаточно надежны и, кроме того, пригодны только для винтов с большой толщиной ступицы.

Цель изобретения — повышение надежности крепления гребного винта на гребном валу и облегчение монтажных работ при смене винтов. Это достигается тем, что натяжная гайка, выполненная с фланцем, посредством болтового соединения связана со стопорным фланцем, выполненным с прямоугольным выступом, взаимодействующим с прямоугольным вырезом в торце гребного вала.

На фиг. 1 изображено предлагаемое устройство для крепления гребного винта на конусной части гребного вала, продольный разрез; на фиг. 2 показан стопорный фланец.

Ступицу 1 гребного винта насаживают на конус гребного вала 2 на шпонку 3 и затем затягивают натяжной гайкой 4, выполненной с фланцем. Крепление натяжной гайки осуществляют посредством болтового соединения 5 со стопорным фланцем 6, выполненным с прямоугольным выступом, который вставляют в прямоугольный вырез в торце гребного вала. Обтекатель 7 пазами сажают на шпильки (илп штифты) 8, установленные на натяжной гайке, и крепят к стопорному фланцу болтом 9 со стопорной шайбой 10.

Предмет изобретения

Устройство для крепления гребного винта на конусной части гребного вала, содержащее шпонку и натяжную гайку, выполненную с фланцем, отличающееся тем, что, с целью повышения надежности крепления винта на гребном валу и облегчения монтажных работ при смене винтов, фланец натяжной гайки посредством болтового соединения связан со стопорным фланцем, выполненным с прямоугольным выступом, взаимодействующим с прямоугольным вырезом в торце гребного вала.

463583 Риг. ) А" А

Фиг. 2
