Устройство для управления натяжением грузового каната грейферных кранов

Устройство для управления натяжением грузового каната грейферных кранов

Иллюстрации

Показать все

Реферат



! iii 4636l8

Союз Советских

Социалистических

Республик

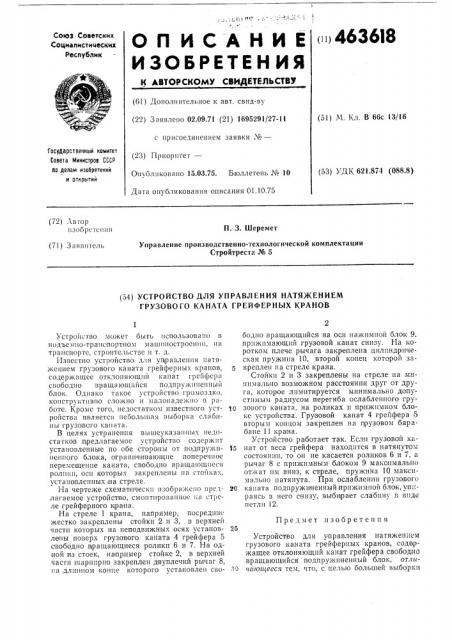

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОР СКОМУ СВИДЕТЕЛЬ СТВО (61) Дополнительное к авт. свид-ву (22) Заявлено 02.09.71 (21) 1695291/27-11 (51) М. Кл. В 66с 13/16 с присоединением заявки №вЂ”

Государственный комитет

Совета Министров СССР

Ао делам изобретений и открытии (23) Приоритет—

Отпгбликоваио 15,03.75. Бюллетень № 10 (53) УДК 621,874 (088.8) Дата опубликования описания О1.! 0.75 (72) автор изобретения

П. 3. Шеремет (71) Заявпптель

Управление производственно-технологической комплектации

Стройтреста № 5 (54) УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ НАТЯ)КЕНИЕМ

ГРУЗОВОГО КАНАТА ГРЕЙФЕРНЫХ КРАНОВ

Предмет изобретен ия

Устройство может быть использовано в подьсмпо-транспортном машиностроении, на транспорте, строительстве и т. д.

Известно устройство для уп равлеш1я натяжением гРУnonol 0 l1бо()ка с 130IIиы грузового каната.

В целях устранения вышеуказанных недостатков предлагаемое устройство содержит установленные по обе стороны от подпружиненного блока, ограничивающие поперечиос перемещение каната, свободно вращающиеся ролики, осп которых закреплены на стойках, установленных на стреле.

На чертеже схематически изображено предлагаемое устройство, смонтированное па стреле грейферного к ратта.

На стреле 1 крана, например, посредине жестко закреплены стойки 2 и 3, в верхней части которых на неподвижных осях установлены поверх грузового каната 4 грейфера 5 свободно вращающиеся ролики 6 и 7. На одной из стоек, например стойке 2, в верхней частн шарнирно закреплен двуплечий рычаг 8, на длшгпом конце которого установлен свободно вращающийся íà QGII нажимной блок 9, прижимающий грузовой канат снизу. На коротком плече рычага закреплена цилиндрическая пружина 10, второй конец которой закреплен па стреле крана.

Стойки 2 и 3 закреплены на стреле на минимально возможном расстоянии друг от друга, которое лимитируется минимально допустимым радиусом перегиба ослабленного груто зового каната, на роликах и прижимном блоке устройства. Грузовой канат 4 грейфера 5 вторым концом закреплен на )1рузовом барабане 11 крана.

Устройство работает так. Если грузовой ка15 нат от веса грейфера находится в натянутом состоянии, то on не касается роликов 6 и 7, а рычаг 8 с прижимным блоком 9 макопмально отжат пм вниз, к стреле, пружина 10 максимально натянута. При ослаблении грузового

20 каната подпружиненный:прижимной блок, упираясь в него снизу, выбирает слабину E виде петли 12.

Устройство для управления натяжением грузового каната грейферных кранов, содержащее отклоняющий канат грейфера свободно вращающийся подпружиненный блок, отлива чаюи1ееся тем, что, с целью оольшей выборки

463618 т2

Составитель A. Иванов

Техред О. Гуменюк

Редактор О. Юрчикова

Корректор Л. Брахнина

Заказ 4256

Изд. № И38 Тираж 869 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Обл. тип. Костромского управления издательств, полиграфии и книжной торговли слабины и уменьшения габаритов устройства, оно содержит установленные по обе стороны от подпружиненного блока, ограничивающие попере нное перемещение каната, свооодно вращающиеся ролики, оси которых закреплены на стойках, установленных на стреле.
