_#_ 46383

Класс 42k, 21

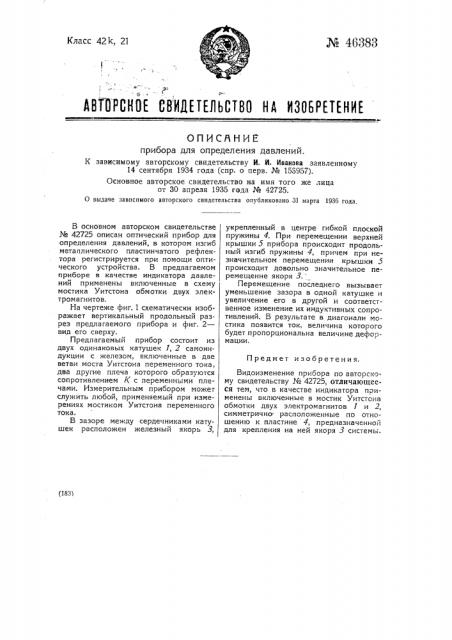

ABTDPCHO(СВИЛ(ТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ

ОПИСЯНИЕ прибора для определения давлений.

К зависимому авторскому свидетельству И. И. Иванова заявленному

14 сентября 1934 года (спр. о перв. № 153957).

Основное авторское свидетельство на имя того же лица от 30 апреля 1935 года № 42725.

О выдаче зависимого авторского свидетельства опубликовано 31 марта 1936 года.

Предмет изобретения, (183) В основном авторском свицетельстве № 42725 описан оптический прибор для определения давлений, в котором изгиб металлического пластинчатого рефлектора регистрируется при помощи оптического устройства. В предлагаемом приборе в качестве индикатора давлений применены включенные в схему мостика Уитстона обмотки двух электромагнитов.

На чертеже фиг. 1 схематически изображает вертикальный продольный разрез предлагаемого прибора и фиг. 2— вид его сверху.

Предлагаемый прибор состоит из двух одинаковых катушек 1, 2 самоиндукции с железом, включенные в две ветви моста Уитстона переменного тока, два другие плеча которого образуются сопротивлением i(с переменными плечами. Измерительным прибором может служить любой, применяемый при измерениях мостиком Уитстона переменного тока.

В зазоре между сердечниками катушек расположен железный якорь 3, укрепленный в центре гибкой плоской пружины 4. При перемещении верхней крышки 5 прибора происходит продольный изгиб пружины 4, причем при незначительном перемещении крышки 5 происходит довольно значительное перемещение якоря 3.

Перемещение послецнего вызывает уменьшение зазора в одной катушке и увеличение его в другой и соответственное изменение их индуктивных сопротивлений. В результате в диагонали мостика появится ток, величина которого будет пропорциональна величине деформации.

Видоизменение прибора по авторскому свидетельству № 42725, отличающееся тем, что в качестве индикатора применены включенные в мостик Уитстона обмотки двух электромагнитов 1 и 2, симметрично- расположенные по отношению к пластине 4, предназначенной для крепления на ней якоря 3 системь .
