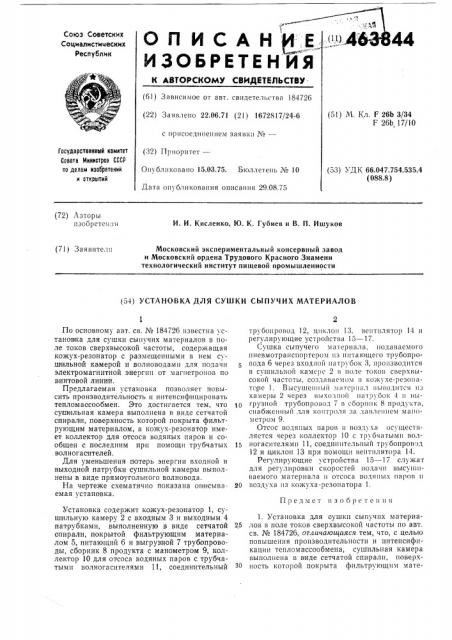

ОПИСАН Е

И3ОЬРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства 184726 (22) Заявлено 22.06.71 (21) 1672817/24-6 с IIpIIcoeyvlleIIIleil заявки №вЂ” (32) Приоритет—

Опубликовано 15,03.75. Бюллетень № 10 (51) М. Кл. F 26b 3/34

F 26b, 17/!О

Государственный комитет

Совета Министров СССР ло делам изооретений и открытий (53) УДК 66.047.754.535.4 (088.8) Дата Опубликования описания 29.08.75 (72) Авторы нзсоретен Iя

И. И. Кисленко, Ю. К. Губиев и В. П. Ишуков (71) Заявите. ш

Московский экспериментальный консервный завод и Московский ордена Трудового Красного Знамени технологический институт пищевой промышленности (54) УСТАНОВКА ДЛЯ СУШКИ СЫПУЧИХ МАТЕРИАЛОВ

Предмет изобретeIIIIsl

По основному авт. св. № 184726 известна установка для сушки сыпучих материалов в поле токов сверхвысокой частоты, содержащая кожух-резонатор с размещенными в нем суцсильной камерой и волноводамп для подачи электромагнитной энергии от магнетронов по винтовой линии.

Предлагаемая установка позволяет повысить производительность и интенсифицировать тепломассообмен. Это достигается тем, что суш|ильная камера выполнена в виде сетчатой спираam, поверхность которой покрыта фильтрующим материалом, а кожух-резонатор имеет коллектор для отсоса водяных паров и сообщен с последним прн помощи трубчатых волногасителей.

Для уменьшения потерь энергии входной и выходной патрубки сушильной камеры выполнены в виде прямоугольного волновода.

На чертеже схематично показана отоисываемая установка.

Установка содержит кожух-резонатор 1, суш ильную камеру 2 с входным 3 и выходным 4 патрубками, выполненную в виде сетчатой спирали, покрытой фильтрующим материалом 5, питающий 6 и выгрузной 7 трубопроводы, сборник 8 продукта с манометром 9, коллектор 10 для отсоса водяных паров с трубчатыми волногасителямн 11, соединительный трубопровод 12, циклон 13, вентиляпгор 14 и регулирующие устройства 15 — 17.

Сушка сыпучего материала. подаваемого пневмотранспортером из питающего трубопровода 6 через входной натрубок 3, производится в сушильной камере 2 в поле токов сверхвысокой частоты, соз,чаваемом В нож хе-резОнаTCIpC 1. BbIC) 1IIQII I I I>III AI

Отсос водяных паров и воз,чуха Осуществляется через коллектор 10 с трубчатыми вол15 ногасителямп 11, соединительный трубопровод !

2 и циклон 13 прн помощи вентилятора 14.

Регулирующие устройства 15 — 17 служат для регулировки скоростей подачи высушиваемого материала н отсоса водяных паров и

20 воздуха пз кожуха-резонатора 1.

1. Установка для сушки сыпучих материа25 лов в поле токов сверхвысокой частоты по авт. св. № 184726, отличающаяся тем, что, с целью повышения производительности и интенсификации тепломассообмена, сушильная камера выполнена в виде сетчатой спирали, поверхЗО ность которой покрыта фильтрующим мате463844

Составитель В. Вакар

Техред Е, Борисова

Корректор Е. Роганлина

Редактор А. Пейсоченко

Заказ 3063 Изд. ¹ 1243 Тираж 782

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Л!осква, Ж-35, Раушская наб., д. 4/5

Подписное

Обл. тип, Костромского управлении издательств, полиграфии н книжной торговли риалом, а кожух-резонатор имеет коллектор для отсоса водяных паров и сообщен с последним при помощи трубчатых волиогасителей.

2. Установка по и. 1, отличающаяся тем, что, с целью уменьшения потерь энергии, входной и выходной патрубки сушильной камеры выполнены в виде прямоугольного волиовода..
