Реферат



I а

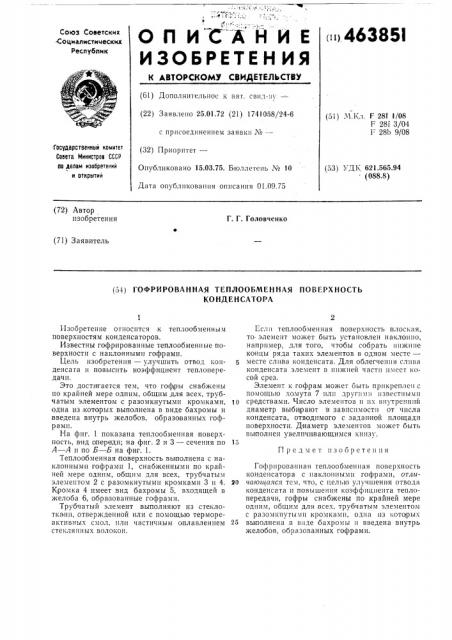

ОПИСАНИЕ

llll 463SSI

Союз Советских

° Социалистических

Республик

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свил-иу —(22) Заявлено 25.01.72 (21) 1741058/24-6 с присоединением заявки ¹â€” (32) Приоритет—

Опубликовано 15.03.75. Бюллетень ¹ 10

Дата опубликования описания 01.09.75 (51) М.1хл. F 28f !/08

F 28i 3/04

1= 28Ь 9/08

Государственный нонитет

Совета Министров СССР

Ao,аелан изобретений и открытий (53) АД 1х 621.565.94 (088,8) (72) Автор изобретения

Г. Г. Головченко (71) Заявитель (54) ГОФРИРОВАННАЯ ТЕПЛООБМЕН НАЯ ПОВЕРХНОСТЬ

КОНДЕНСАТОРА

Прсдмет изобретения

Изобретение относится к теплообменным поверхностям конденсаторов.

Известны гофрированные теплообменные поверхности с наклонными гофрами.

Цель изобретения — улучшить отвод конденсата и повысить коэффициент теплопередачи.

Это достигается тем, что гоф ры снабжены по крайней мере одним, общим,для всех, трубчатым элементом с разомкнутыми кромками, 10 одна из которых выполнена в виде бахромы и введена внутрь желобов, образованных гофрами.

На фиг. 1 показана теплообменная поверхность, вид спереди; на фиг. 2 и 3 — сечения по 15

А — А и по Б — Б на фиг. 1.

Теплообменная поверхность вьнполнена с наклонными гофрами 1, снабженными по крайней мере одним, общим для всех, трубчатым элементом 2 с разомкнутыми кромками 3 и 4. й0

К ромка 4 имеет вид бахромы 5, входящей в желоба 6, образованные гофрами.

Трубчатый элемент выполняют из стеклоткани, отвержденной или с помощью термореактивных смол, или частичным оплавлением 25 стек iIHFIFIbix волокон.

Если теплообмениая поверхность плоская, то элемент агожет быть установлен наклонно, например, для того, чтобы собрать иижиие концы ряда таких элементов в одном местс— месте слива конденсата. Для облегчешгя слива конденсата элемент в нижней части имеет косой срез.

Элемент к гофрам может быть прикреплен с помощью хомута 7 или другими известными средствами. Число элементов и их виутреишш диаметр выбирают в зависимости от числа конденсата, отводимого с заданной площади поверхности. Диаметр элементов может быть выполнен увеличивающимся книзу.

Гофрированная теплообмениая поверхность конденсатора с наклонными гофрами, отлигаюгггаяся тем, что, с целью улучшения отводя конденсата и повышения коэффициента теплопередачи, гофры снабжены по крайней мере одним, общим для .всех, трубчатым элементом с разомкнутыми кромками, одиа из которых выполнена в виде .бахромы и введена внутрь желобов, образованных гофрами.

463851

Б-Б

Еиг.1

Юг.З

4!уг. 2

Составнтетн, О. Пал!Окас

Те>(род Е. Борисова

Корректор Т. Гревцова

Редактор Э. Шибаева
