Измеритель частоты следования импульсов с автоматическим переключением поддиапазонов

Измеритель частоты следования импульсов с автоматическим переключением поддиапазонов

Иллюстрации

Показать все

Реферат



Ъ

А и

1и

О C ИЕ

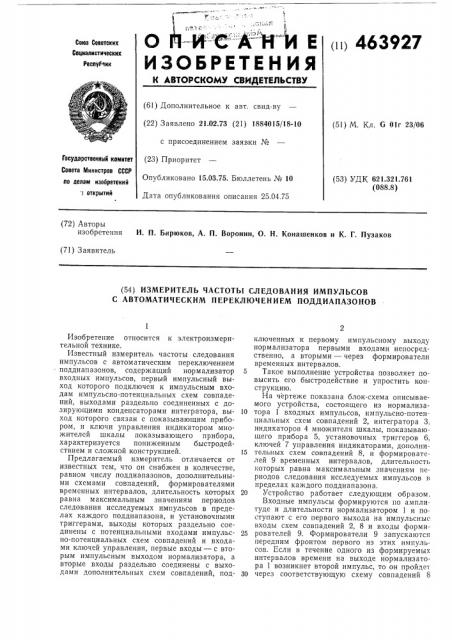

ИЗОБРЕТЕНИЯ пц 463927

Союз Советских

Социалистических

Респтбчик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 21.02.73 (21) 1884015/18-10 с присоединением заявки № (23) Приоритет

Опубликовано 15.03.75. Бюллетень № 10

Дата опубликования описания 25.04.75 (51) М. Кл. G Olr 23/06

Государственный комитет

Совета Министров СССР ло делам изобретений ч открытий (53) УДК 621.321.761 (088.8) (72) Авторы изобретения И. П. Бирюков, А. П. Воронин, О. H. Конашенков и К. Г. Пузаков (71) Заявитель (54) ИЗМЕРИТЕЛЬ ЧАСТОТЫ СЛЕДОВАНИЯ ИМПУЛЬСОВ

С АВТОМАТИЧЕСКИМ ПЕРЕКЛЮЧЕНИЕМ ПОДДИАПАЗОНОВ

Изобретение относится к электроизмерительной технике.

Известный измеритель частоты следования импульсов с автоматическим переключением поддиапазонов, содержащий нормализатор входных импульсов, первый импульсный выход которого подключен к импульсным входам импульсно-потенциальных схем совпадений, выходами раздельно соединенных с дозирующими конденсаторами интегратора, выход которого связан с показывающим прибором, и ключи управления индикатором множителей шкалы показывающего прибора, характеризуется пониженным быстродействием и сложной конструкцией.

Предлагаемый измеритель отличается от известных тем, что он снабжен в количестве, равном числу поддиапазонов, дополнительными схемами совпадений, формирователями временных интервалов, длительность которых равна максимальным значениям периодов следования исследуемых импульсов в пределах каждого поддиапазона, и установочными триггерами, выходы которых раздельно соединены с потенциальными входами импульсно-потенциальных схем совпадений и входами ключей управления, первые входы — с вторым импульсным выходом нормализатора, а вторые входы раздельно соединены с выходами дополнительных схем совпадений, подключенных к первому импульсному выходу нормализатора первыми входами непосредственно, а вторыми — через формирователи временных интервалов.

5 Такое выполнение устройства позволяет повысить его быстродействие и упростить конструкцию.

На чертеже показана блок-схема описываемого устройства, состоящего из нормализа10 тора 1 входных импульсов, импульсно-потенциальных схем совпадений 2, интегратора 3, индикаторов 4 множителя шкалы, показывающего прибора 5, установочных триггеров 6, ключей 7 управления индикаторами, дополни15 тельных схем совпадений 8, н формирователей 9 временных интервалов, длительность которых равна максимальным значениям периодов следования исследуемых импульсов в пределах каждого поддиапазона.

20 Устройство работает следующим образом.

Входные импульсы формируются по амплитуде и длительности нормализатором 1 и поступают с его первого выхода на импульсные входы схем совпадений 2, 8 и входы форми25 рователей 9. Формирователи 9 запускаются передним фронтом первого из этих импульсов. Если в течение одного из формируемых интервалов времени на выходе нормализатора 1 возникнет второй импульс, то он пройдет

Зо через соответствующую схему совпадений 8

463927

Предмет изобретения

Составитель В. Лившиц

Корректор Л. Орлова

Техред T. Миронова

Редактор С. Хейфиц

Заказ 1038/15 Изд. Ж 1185 Тираж 902 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 на второй вход связанного с этой схемой триггера 6 и переведет его в состояние, при котором на его выходе отсутствует сигнал—

«разрешения». Триггеры б, на вторые входы которых не поступили сип1алы блокировки с 5 выходов схем совпадений 8, устанавливаются сигналами с второго выхода нормализатора 1 в состояние, при котором на их выходах имеется потенциал «разрешения».

Через те схемы совпадений 2, на входы ко- 10 торых поступил потенциал «разрешения», нормированные импульсы поступают на соответствующие дозирующие конденсаторы интегратора 3. С помощью ключей 7, на которые поступил потенциал «разрешения», включа- 15 ются индикаторы 4.

Измеритель частоты следования импульсов с автоматическим переключением поддиапазонов, содержащий нормализатор входных импульсов, первый импульсный выход которого подключен к импульсным входам импульсно- 25 потенциальных схем совпадений, выходами раздельно соединенных с дозирующими конденсаторами интегратора, выход которого связан с показывающим прибором, и ключи управления индикатором множителей шкалы показывающего прибора, отличающийся тем, что, с целью повышения быстродействия и упрощения конструкции, он снабжен в количестве, равном числу поддиапазонов, дополнительными схемами совпадений, формирователями временных интервалов, длительность которых равна максимальным значениям периодов следования исследуемых импульсов в пределах каждого поддиапазона, и установочными триггерами, выходы которых раздельно соединены с потенциальными входами импульсно-потенциальных схем совпадений и входами ключей управления, первые входы— с вторым импульсным выходом нормализатора, а вторые входы раздельно соединены с выходами дополнительных схем совпадений, подключенных к первому импульсному выходу нормализатора первыми входами непосредственно, а вторыми — через формирователи временных интервалов.
