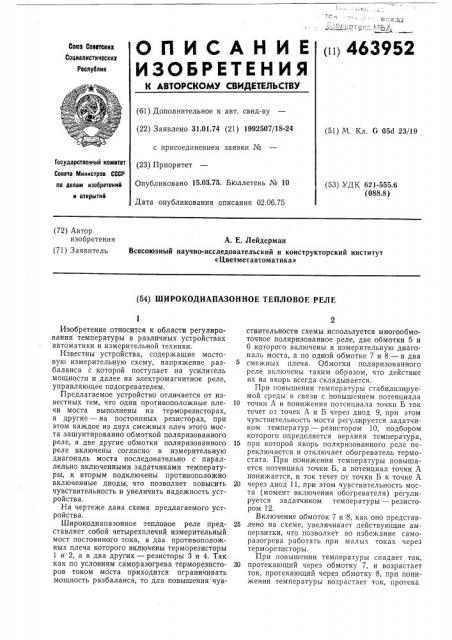

О П И С А Н И Е (и) 463952

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетских

Социалистических

Реслублии (61) Дополнительное к авт. свид-ву (22) Заявлено 31.01.74 (21) 1992507/18-24 с присоединением заявки Ме (23) Приоритет

Опубликовано 15.03.75. Бюллетень Ме 10

Дата опубликования описания 02.06.75 (51) М. Кл. G 05d 23/19

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий (53) УДК 621-555.6 (088.8) (72) Автор изобретения (71) Заявитель

А. Е. Лейдерман

Всесоюзный научно-исследовательский и конструкторский институт

«Цветметавтоматика» (54) ШИРОКОДИАПАЗОННОЕ ТЕПЛОВОЕ РЕЛЕ

Изобретение относится к области регулирования температуры в различных устройствах автоматики и измерительной техники.

Известны устройства, содержащие мостовую измерительную схему, напряжение разбаланса с которой поступает на усилитель мощности и далее на электромагнитное реле, управляющее подогревателем.

Предлагаемое устройство отличается от известных тем, что одни противоположные плечи моста выполнены на терм орезисторах, а другие — на постоянных резисторах, при этом каждое из двух смежных плеч этого моста зашунтированно обмоткой поляризованного реле, а две другие обмотки поляризованного реле включены согласно в измерительную диагональ моста последовательно с параллельно включенными задатчиками температуры, к вторым подключены противоположно включенные диоды, что позволяет повысить чувствительность и увеличить надежность устройства.

На чертеже дана схема предлагаемого устройства.

Широкодиапазонное тепловое реле представляет собой четырехплечий измерительный мост постоянного тока, в два противоположных плеча которого включены терморезисторы

1 и 2, а в два других — резисторы 3 и 4. Так как по условиям саморазогрева терморезисторов током моста приходится ограничивать мощность разбаланса, то для повышения чувствительности схемы используется многообмоточное поляризованное реле, две обмотки 5 и

6 которого включены в измерительную диагональ моста, а по одной обмотке 7 и 8 — в два смежных плеча. Обмотки поляризованного реле включены таким образом, что действие их на якорь всегда складывается.

При повышении температуры стабилизируемой среды в связи с повышением потенциала

10 точки А и понижения потенциала точки Б ток течет от точек А и Б через диод 9, при этом чувствительность моста регулируется задатчиком температур — резистором 10, подбором которого определяется верхняя температура, 15 при которой якорь поляризованного реле переключается и отключает обогреватель термостата. При понижении температуры повышается потенциал точки Б, а потенциал точки А понижается, и ток течет от точки Б к точке А

20 через диод 11, при этом чувствительность моста (момент включения обогревателя) регулируется задатчиком температуры — резистором 12.

Включение обмоток 7 и 8, как оно представ25 лено на схеме, увеличивает действующие ампервитки, что позволяет во избежание саморазогрева работать при малых токах через терморезисторы.

При повышении температуры спадает ток, 30 протекающий через обмотку 7, и возрастает ток, протекающий через обмотку 8, при понижении температуры возрастает ток, протека

463952

Составитель М. Столярова

Техред T. Миронова

Корректор Л. Царькова

Редактор Т. Янова

За ; з 1254/! Изд. ¹ 1253 Тираж 869 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР

vIo e t H05 eTeHHH 1i открытий

Мос.ва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 ющий через обмотку 7, и спадает ток, протекающий через обмотку 8.

При соответствующем включении концов обмоток 7 и 8 их действие всегда складывается с действием обмоток 5 и 6, включенным в измерительную диагональ моста.

Контакты поляризованного реле включают более мощное реле или бесконтактное ключевое устройство, которое, в свою очередь, включает обогреватель термостата.

Предмет изобретения

Широкодиапазонное тепловое реле, содержащее четырехплечий измерительный мост, в диагональ которого включены многообмоточное поляризованное реле, задатчики температуры верхнего и нижнего пределов и диоды, отличающееся тем, что, с целью повышения чувствительности и надежности работы реле, одни противоположные плечи моста выполнены на терморезисторах, а другие — на резисторах и каждое из двух смежных плеч зашунтировано одной из обмоток поляризованного реле, две другие обмотки которого включены согласно в диагональ моста последовательно с параллельно включенными задатчиками температуры, к которым подключены противоположно включенные диоды.
