Реферат



1

t (11> 46399 8

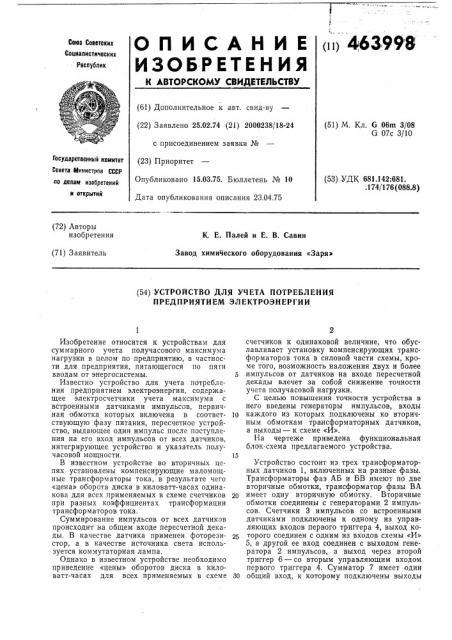

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 25.02.74 (21) 2000238/18-24 с присоединением заявки № (23) Приоритет

Опубликовано 15.03.75. Бюллетень № 10

Дата опубликования описания 23.04.75 (51) М. Кл. б 06m 3/08

G 07с 3/10

Государственный комитет

Совета Министров СССР (53) УДК 681.142:681. .174 176 (088.8) ла делам изобретений и открытий (72) Авторы изобретения

K. E. Палей и Е. В. Савин

Завод химического оборудования «Заря» (71) Заявитель (54) УСТРОЙСТВО ДЛЯ УЧЕТА ПОТРЕБЛЕНИЯ

ПРЕД П РИЯТИ ЕМ ЭЛ ЕКТРОЭН ЕРГИ И

Изобретение относится к устройствам для суммарного учета получасового максимума нагрузки в целом по предприятию, в частности для предприятия, питающегося по пяти вводам от энергосистемы.

Известно устройство для учета потребления предприятием электроэнергии, содержащее электросчетчики учета максимума с встроенными датчиками импульсов, первичная обмотка которых включена в соответствующую фазу питания, пересчетное устройство, выдающее один импульс после поступления на его вход импульсов от всех датчиков, интегрирующее устройство и указатель получасовой мощности.

В известном устройстве во вторичных цепях установлены компенсирующие маломощные трансформаторы тока, в результате чего

«цена» оборота диска в киловатт-часах одинакова для всех применяемых в схеме счетчиков при разных коэффициентах трансформации трансформаторов тока.

Суммирование импульсов от всех датчиков происходит на общем входе пересчетной декады. В качестве датчика применен фоторезистор, а в качестве источника света используется коммутаторная лампа.

Однако в известном устройстве необходимо приведение «цены» оборотов диска в киловатт-часах для всех применяемых в схеме счетчиков к одинаковой величине, что обуславливает установку компенсирующих трансформаторов тока в силовой части схемы, кроме того, возможность наложения двух и более импульсов от датчиков на входе пересчетной декады влечет за собой снижение точности учета получасовой нагрузки.

С целью повышения точности устройства в него введены генераторы импульсов, входы

1О каждого из которых подключены ко вторичным обмоткам трансформаторных датчиков, а выходы — к схеме «И».

На чертеже приведена функциональная блок-схема предлагаемого устройства.

Устройство состоит из трех трансформаторных датчиков 1, включенных на разные фазы.

Трансформаторы фаз АБ и БВ имеют по две вторичные обмотки, трансформатор фазы ВА имеет одну вторичную обмотку. Вторичные обмотки соединены с генераторами 2 импульсов. Счетчики 3 импульсов со встроенными датчиками подключены к одному из управляющих входов первого триггера 4, выход которого соединен с одним из входов схемы «И»

5, а другой ее вход соединен с выходом генератора 2 импульсов, а выход через второй триггер 6 — со вторым управляющим входом первого триггера 4. Сумматор 7 имеет один

30 общий вход, к которому подключены выходы

3 всех схем «И» 5. Выходы сумматора 7 связаны с табло 8.

Устройство работает следующим образом.

Учет нагрузки основан на принципе последовательного счета числа оборотов диска электросчетчика. Датчиком служит автогенераторный магнитно-транзисторный датчик, работающий на срыв генерации и позволяющий получить только один импульс при каждом обороте диска счетчика 3 импульсов. Для этой цели на оси вращения диска укреплен флажок (на чертеже не показан) из материала с высокой электропроводимостью (медная фольга), который во время вращения входит в зазор магнитной системы датчика.

В связи с тем, что «цена» оборота диска счетчиков в киловатт-часах, установленных на разных вводах от энергосистемы, не одинакова, но равна целому числу киловатт-часов, в качестве источников счетных импульсов используются генераторы 2 импульсов, причем

«цена» одного счетного импульса принята равной одному киловатту мощности.

Генераторы 2 импульсов, представляющие собой триггер Шмитта, на всех пяти вводах от энергосистемы генерируют импульсы с частотой напряжения сети, но сдвинутые один относительно другого по фазе. Сдвиг по фазе осуществлен за счет управления генераторами

2 от трансформаторных датчиков 1, подключенных к разным фазам питающего напряжения, а в трансформаторе одной фазы — за счет управления от вторичных обмоток, находящихся в противофазе.

Прохождение импульсов от генератора 2 на вход сумматора 7 происходит следующим образом.

Импульс, сформированный счетчиком 3 за один оборот диска электросчетчика, опрокидывает первый триггер 4 в одно из устойчивых состояний.

В этом случае на потенциальном входе схемы «И» 5 формируется потенциал, разрешающий прохождение от генератора 2 к импульсному входу схемы «И» 5, 463998

Счетные импульсы одновременно поступают на вход сумматора 7 и на вход второго триггера 6, который представляет собой триггерный счетчик последовательного счета с ем5 костью счета, равной «цене» оборота диска электросчетчика в киловатт-часах для каждого канала счета. При заполнении второго триггера 6 с его выхода поступает импульс на первый триггер 4, который возвращается в

10 исходное состояние. Схема «И» 5 закрывается, и счет импульсов по данному каналу прекращается до появления нового импульса, сформированного датчиком 3.

Таким образом, на сумматор 7 за один обо15 рот диска электросчетчика на данном канале проходит количество импульсов, равное «цене» оборота диска электросчетчика данного канала в киловатт-часах.

Наложение нескольких импульсов в случае

20 одновременного счета по разным каналам исключено, так как импульсы сдвинуты один относительно другого по фазе.

Сумматор 7 представляет собой последовательное соединение ряда десятичных триггер25 ных счетчиков с емкостью счета до 100 000 импульсов или 100 мвт. Выходы сумматора 7 через дешифраторы двоичного кода (на чертеже не показаны) выведены на цифровые газоразрядные лампы типа ИН, образующие

30 световое табло 8.

Предмет изобретения

Устройство для учета потребления предприятием электроэнергии, содержащее транс35 форматорные датчики, первичная обмотка которых включена в соответствующую фазу питания, счетчики импульсов, соединенные со входами первого триггера, другой вход которого непосредственно, а выход через схему

40 «И» подключены ко второму триггеру, и сумматор, соединенный с табло, о т л и ч а ю щ е ес я тем, что, с целью повышения точности устройства, в него введены генераторы импульсов, входы каждого из которых подключены

45 ко вторичной обмотке трансформаторных датчиков, а выходы — к схеме «И», 463998
