Реферат

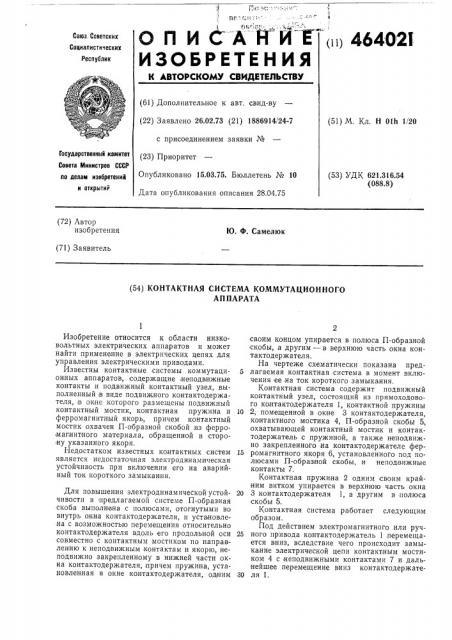

САЁ И Е

ОП И

ИЗОБРЕТЕНИЯ

Союз. Советскик

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 26.02.73 (21) 1886914/24-7 с присоединением заявки № (23) Приоритет

Опубликовано 15.03.75. Бюллетень № 10

Дата опубликования описания 28.04.75 (51) M. Кл. Н 011т 1/20

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.316.54 (088.8) (72) Автор изобретения

Ю. Ф. Самелюк (71) Заявитель (54) КОНТАКТНАЯ СИСТЕМА КОММУТАЦИОННОГО

АППАРАТА

Изобретение относится к области низковольтных электрических аппаратов и может найти применение в электрических цепях для управления электрическими приводами.

Известны контактные системы коммутационных аппаратов, содержащие неподвижные контакты и подвижный контактный узел, выполненный в виде подвижного контактодержателя, в окне которого размещены подвижный контактный мостик, контактная пружина и ферромагнитный якорь, причем контактный мостик охвачен П-образной скобой .из ферромагнитного материала, обращенной в сторону указанного якоря.

Недостатком известных контактных систем является недостаточная электродинамическая устойчивость при включении его на аварийный ток короткого замыкания.

Для повышения электродинамической устойчивости в предлагаемой системе П-образная скоба выполнена с полюсами, отогнутыми во внутрь окна контактодержателя, и установле,на с возможностью перемещения относительно контактодержателя вдоль его продольной оси совместно с контактным мостиком по направлению к неподвижным контактам и якорю, неподвижно закрепленному в нижней части окна контактодержателя,:причем пружина, установленная в окне контактодержателя, одним своим концом упирается в полюса П-образной скобы, а другим — в верхнюю часть окна контактодержателя.

На чертеже схематически показана пред5 лагаемая контактная система в момент включения ее,на ток короткого замыкания.

Контактная система содержит подвижный контактный узел, состоящий из прямоходового контактодержателя 1, контактной пружины

10 2, помещенной в окне 3 контактодержателя, контактного мостика 4, П-образной скобы 5, охватывающей контактный мостик и контактодержатель с пружиной, а также неподвижно закрепленного на контактодержателе фер15 ромагнитного якоря 6, установленного под полюсами П-образной скобы, и неподвижные контакты 7.

Контактная пружина 2 одним своим крайним витком упирается в верхнюю часть окна

20 3 контактодержателя 1, а другим в полюса скобы 5.

Контактная система работает следующим образом.

Под действием электромагнитного или руч25 ного привода контактодержатель 1 .перемещается вниз, вследствие чего происходит замыкание электрической цепи контактным мостиком 4 с неподвижными контактами 7 и дальнейшее перемещение вниз контактодержате30 ля 1.

464О21

Составитель Т. Пушкова

Техред М. Семенов

Корректоры: А. Николаева и E. Давыдкина

Редактор И. Шубина

Заказ 969/16 Изд. № 1197 Тираж 833 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

По контактному мостику 4 мгновенно проходит ток короткого замыкания (при включении на поврежденную сеть). Этот ток, с одной стороны, отбрасывает контактный мостик

4 за счет наличия П-образного контура с током и за счет токов сужения в контактах, а с другой стороны, создает магнитный поток, замыкающий по скобе 5 и якорю б; появляется дополнительная сила, притягивающая скобу 5 к якорю 6 и препятствующая отбросу контактного мостика 4.

Таким образом, предлагаемое изобретение позволяет повышать электродинамическую устойчивость коммутационных аппаратов.

Предмет изобретения

Контактная система коммутационного аппарата, содержащая неподвижные контакты, Побразную скобу из ферромагнитного материала, охватывающую контактный мост, установленный на подвижном изоляционном контактодержателе, выполненном с окном, внутри которого установлена пружина и ферромагнитный якорь, отличающийся тем, что, с целью повышения электродинамической устойчивости, П-образная скоба выполнена с полюсами, отогнутыми во внутрь окна контактодержателя, и установлена с возможностью

10 перемещения относительно контактодержателя,вдоль его продольной оси совместно с контактным мостиком по направлению к неподвижным контактам и якорю, неподвижно закрепленному в нижней части окна контак15 тодержателя, причем пружина, установленная в окне контактодержателя, одним своим концом упирается в полюса П-образной скобы, а другим — в верхнюю часть окна контактодержателя.
